MTI | SKU: SYJ400V110

Taglierina CNC per wafer da 4" max con accessori completi - SYJ-400

Name: Taglierina CNC per wafer da 4" max con accessori completi - SYJ-400
Brand: MTI
SKU: SYJ400V110
Availability: InStock

€0,00

la tensione

Varianti di prodotto

Consegna e spedizione nell'UE

Nel preventivo aggiungeremo i costi di spedizione, assicurazione e sdoganamento.

Taglierina CNC per wafer da 4" max con accessori completi - SYJ-400

MTI

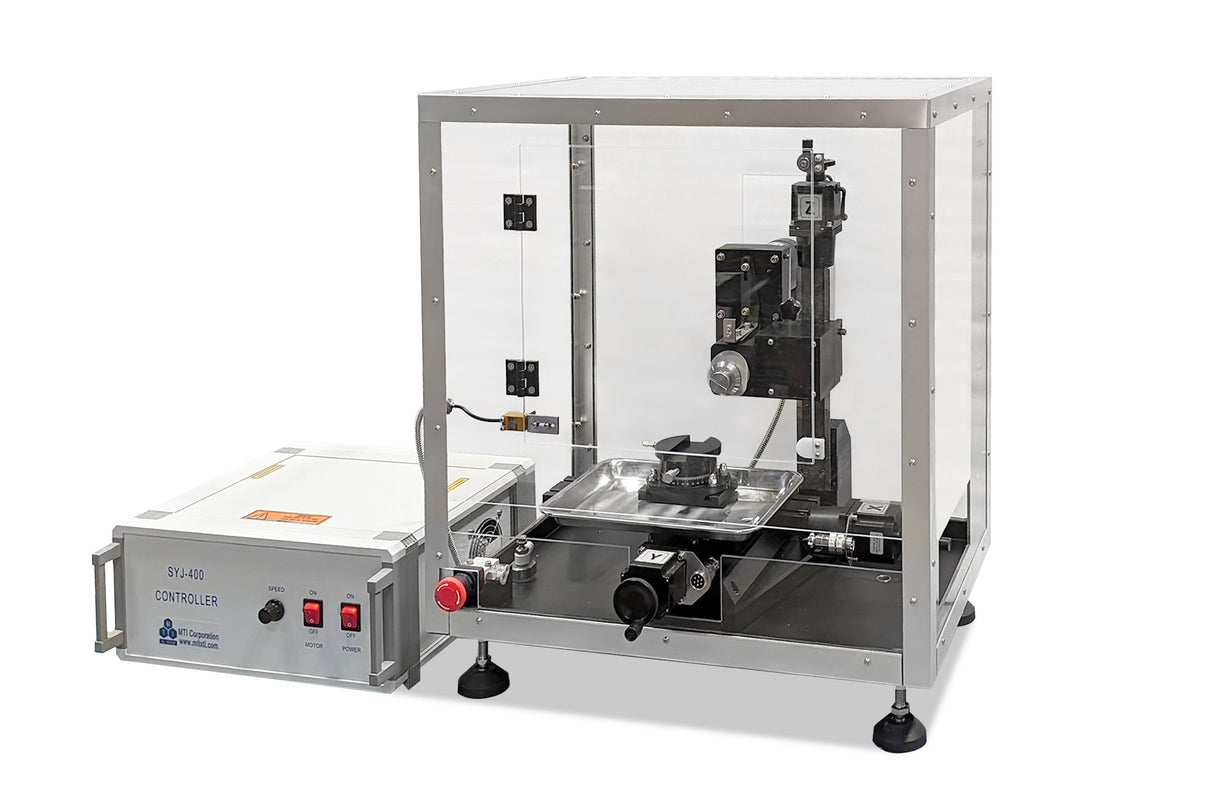

SYJ-400 (versione aggiornata di EC-400) è una soluzione di taglio e cubettatura precisa certificata CE per i laboratori di ricerca e sviluppo nel campo dei materiali e della microelettronica. È progettata per tagliare quasi tutti i tipi di materiali fino a wafer di 4 pollici di diametro o componenti di 8 pollici di lunghezza x 4 pollici di larghezza x 1 pollice di altezza. La sega EC-400 può essere computerizzata con una precisione di posizione di 0,01 mm. Lo stadio campione con due angoli di regolazione consente ai clienti di tagliare i materiali all'angolo desiderato con una tolleranza di +/- 0,5°. Viene installato un computer portatile con software e cavo USB.

SPECIFICHE:

Tensione	AC 110V o AC 220V +/- 10% (si prega di selezionare ed evidenziare la tensione di funzionamento della sega da taglio e della pompa del vuoto in base alle proprie esigenze).
Motore	Motore DC magnetico senza spazzole (110V) con velocità variabile fino a 3.000 giri/min. Consumo di potenza: 180W
Campo di taglio effettivo	3 dimensioni: Asse X: 8", asse Y: 4", asse Z: 4" (profondità)
Gamma di velocità di movimento/taglio	Asse X: 1-50 mm/min regolabile Asse Y: 1-50 mm/min regolabile Asse Z: 1-20 mm/min regolabile
Precisione	Risoluzione di 0,0025 mm in movimento e precisione di posizione di 0,01 mm.
Kit di lame da taglio	Un disco diamantato da 4" Dia x 0,35 mm di spessore completamente sinterizzato Due coppie di flange con diametro di 62 mm (per tagliare a cubetti) e 42 mm (per tagliare in profondità)
Software per PC	Il computer portatile e il software per PC sono forniti con l'apparecchiatura I parametri di taglio possono essere impostati nel software come lunghezza, larghezza, diametro, tempo, velocità di avanzamento, perdita di spessore, ecc. Modalità di controllo manuale o programmabile Compatibile con Win 7/8/8.1/10 Fare clic sull'immagine sottostante per visualizzare l'interfaccia del software
Raffreddamento ad acqua	Sono inclusi i gruppi di getto d'acqua, di drenaggio e di protezione dagli spruzzi in plastica trasparente. L'opzione EQ-ECO-430 serbatoio di circolazione del refrigerante NON è incluso nella confezione standard. Se necessario, fare clic sul link per ordinarlo Gli ugelli regolabili sono installati per reircolazione del liquido di raffreddamento Coperchio di protezione con interblocco di sicurezza per il raffreddamento elettrico durante la fase tonica installato
Accessori	Sono inclusi accessori completi per l'uso immediato, tra cui la pompa per vuoto Oilless da 120L/min., lama diamantata da 4" e portacampioni, ecc. Per i dettagli, vedere la seguente confezione standard Un mandrino a vuoto (P/N ECO402) e la pellicola adesiva (P/N ECO 419) sono inclusi per tagliare il wafer sottile.
Opzionale	Per prolungare la durata del filo di taglio, utilizzare Lubrificante e refrigerante solido intelligente LubeCool -150 (Fig. 1) Per il taglio a cubetti di wafer di Si, Ge, GaAs e quarzo, LiNbO3, si può considerare l'uso di un lubrificante e di un refrigerante 100 micron di lama diamantata ultrasottile a causa di un minor numero di cherf. (Fig. 2) Foto. 1 Foto. 2
Peso netto e dimensioni	Peso netto: 33,5 kg 580 mm L x 560 mm L x 660 mm H
Peso e dimensioni di spedizione	Peso di spedizione: 190 libbre 48" L x 40" L x 37" H
Garanzia e conformità	Un anno di garanzia limitata con assistenza a vita, ma senza includere i danni causati da un uso improprio, come parti arrugginite a causa di uno stoccaggio inadeguato e parti rotte dall'utente.
Certificazione	Certificazione CE. Con un costo aggiuntivo per la certificazione, MTI può organizzare l'ispezione UL/CSA da parte di NRTL ed etichettare la macchina su richiesta del cliente.
Istruzioni per il funzionamento
Note applicative	Fare clic qui per imparare a montare/allineare il campione È necessario utilizzare un refrigerante anti-corrosione durante taglio per evitare di arrugginire la vite di piombo. Non utilizzare mai acqua come refrigerante durante il taglio.. È possibile selezionare il nostro LubeCool-150 come lubrificante e costruire un piccolo sistema di circolazione con un serbatoio del refrigerante da 6L, che consentirà al disco diamantato di tagliare in modo più efficiente e di prevenire la corrosione. Inoltre, è possibile utilizzare come refrigerante l'olio motore W10-30, disponibile in qualsiasi negozio di auto. Istruzioni per la disattivazione dell'aggiornamento automatico di Windows da parte di SYJ-400 e SYJ-800 Applicazioni su vari materiali
Avvertenze	Per evitare la corrosione dei componenti della macchina, è necessario utilizzare un liquido da taglio appropriato con la sega. Si consiglia vivamente di utilizzare un liquido di raffreddamento a base di olio o di lubrificante lubrificante con l'acqua. Non utilizzare direttamente l'acqua del rubinetto, altrimenti il componente arrugginito non rientra nella garanzia. Non tagliare mai i materiali senza uso di un liquido da taglio appropriato. In tal caso, il meccanismo di azionamento del cursore può subire gravi danni. Per tagliare materiali appiccicosi come leghe non ferrose, epossidiche e plastiche, è necessario affilare frequentemente il disco diamantato. Suggeriamo di tagliare il campione con il disco diamantato in dotazione. pietra di ravvivatura in dotazione (Incollare il campione e la pietra da taglio uno accanto all'altro e tagliarli insieme; questo processo aiuterà a mantenere la lama sufficientemente affilata per un taglio efficace). Pulire la macchina al termine di ogni utilizzo, in particolare la vite di guida utilizzando il lubrificante WD-40 (1 barattolo incluso) dopo ogni utilizzo. Assicurarsi che gli assi X, Y e Z possano muoversi liberamente senza bloccarsi e senza arrugginire. Se non sapete qual è la velocità di taglio migliore per il vostro materiale, provate a scegliere una velocità da bassa (2 mm/minuto) ad alta (6 mm/minuto). I materiali più duri necessitano di una velocità inferiore per evitare la rottura della lama o del campione.

PACCHETTO STANDARD:

Numero di parte	Descrizione	Quantità	Immagine
CE 401	Morsa a croce	1 pezzo
CE 403	Controllore	1 set
CE 404	Set di mandrini meccanici e bulloni a T	1 pezzo
EC 405
