MTI  |  SKU: MSKES4

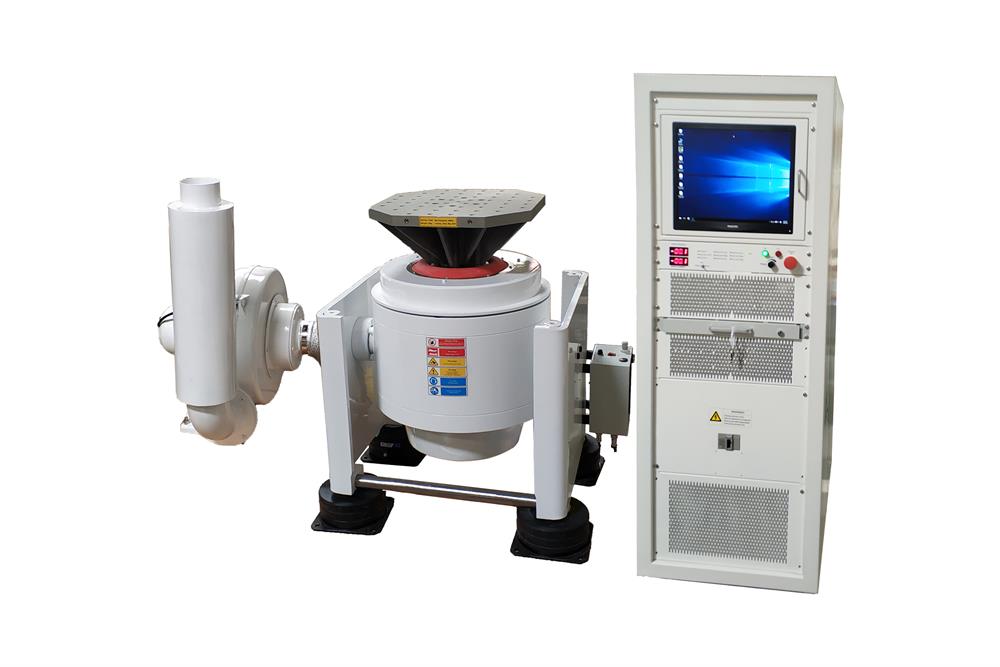

Sistema automatico computerizzato per prove di vibrazione con carico massimo di 15 kg (UN38 3.4.3). 15 kg di carico (UN38.3.4.3) - MSK-ES-4

€0,00

Consegna e spedizione nell'UE

Nel preventivo aggiungeremo i costi di spedizione, assicurazione e sdoganamento.

Sistema automatico computerizzato per prove di vibrazione con carico massimo di 15 kg (UN38 3.4.3). 15 kg di carico (UN38.3.4.3) - MSK-ES-4

MTI

 MSK-ES-4 è un modello aggiornato rispetto a MSK-ES-3. Si tratta di un sistema computerizzato di prova delle vibrazioni per batterie agli ioni di litio e pacchi batteria fino a 200 Hz e con un carico massimo di 15 kg. 15 kg di carico del campione in base allo standard UN38.3 (38.3.4.3), che integra il computer e tutte le unità di controllo in un'unica scatola con un piede di appoggio ridotto.
SPECIFICHE

Requisiti di alimentazione
  • 208-230VAC, trifase, 50/60Hz
  • 15KW


Tabella delle vibrazioni


Cliccare sull'icona qui sotto per saperne di più sull'unità di vibrazione in dettaglio
  • Dimensioni della piattaforma di vibrazione: 400mm×400mm
  • Dimensioni del tavolo di vibrazione: 750 mm x 560 mm x 670 mm
  • Onda sinusoidale Forza di eccitazione:  300Kg Max--
  • Forza d'onda casuale: 300Kg Max--
  • Gamma di frequenza: 0 ~ 200Hz
  • Frequenza (opzionale con costo aggiuntivo): variabile al ritmo di 1Hz/min (UL1642)
  • Frequenza di isolamento delle vibrazioni: 2,5Hz
  • Max. Acelerazione: 10 G
  • Velocità max. Velocità: 1,6 m/s
  • Velocità massima: 1,6 m/s. escursione25 mm (da picco a picco)  (misurata in condizioni di assenza di carico)
  • Risoluzione della regolazione dell'ampiezza 0,01 mm
  • Peso della bobina mobile (Mo): 3 kg
  • Peso del tavolo mobile (M1): ~ 15 Kg
  • Carico massimo del campione (incluso il dispositivo): ~ 20Kg (6g), 10Kg (8g), 5Kg (10g)

  • Direzione di vibrazione: Perpendicolare
  • Peso totale della tavola vibrante: 460 Kg
  • Intensità sonora della vibrazione: ~ 60 - 75 dB(A)
Unità di controllo


  • L'unità di controllo dal design raffinato è dotata di un computer e di uno schermo di monitoraggio integrati internamente per ridurre al minimo l'ingombro e la facilità d'uso.
  • Il software è preinstallato sul computer per un funzionamento immediato e offre funzioni intuitive per una percezione diretta. La procedura di test può essere personalizzata per procedure di test a più fasi con configurazione della durata dall'utente senza esperienza di codifica del programma.
  • Impostazioni di vibrazione: Shock, Sin-Wave o Radom selezionabili
  • Parametri di shock programmabili
    • Tipi di onde: Mezza onda sin, zig-zag, rettangolare, a forma di scala e così via.
    • Gamma di frequenza: DC - 22000Hz
    • Tempo di durata: 0,5 - 3000mS
  Sfiato

  • La ventola di ventilazione (180W) è in dotazione
  • Dimensioni della porta di ventilazione: 120 mm di diametro
  • Portata d'aria: 0,40m^3/s
  • Lo sfiato è necessario per il funzionamento completo del sistema. Il raffreddamento ad aria forzata mantiene l'unità di vibrazione fresca per sostenere lunghi periodi di funzionamento (vedere il diagramma seguente).

Garanzia
  • Garanzia limitata di un anno con assistenza a vita; estensione della garanzia disponibile su richiesta a un costo aggiuntivo.
  • L'installazione e la formazione in loco per UN38.3 sono disponibili a un costo aggiuntivo.


Peso e dimensioni di spedizione
  • Spedizione totale con tre pallet solo via mare
  • Peso totale della spedizione: 1150 kg
  • 3 pallet imballati in totale:
    • (1) 600Kg (39" x 31" x 55")
    • (2) 450Kg (47" x 39" x 80")
    • (3) 100Kg (47" x 39" x 55")
Video dimostrativo del funzionamento

Nota: per ottenere risultati migliori, deselezionare la casella "Abilita accelerazione hardware" nelle impostazioni di Adobe Flash Player. Per farlo, fare clic sul link del video per aprire una schermata di anteprima, quindi fare clic con il pulsante destro del mouse e selezionare "Impostazioni" e individuare la funzione di accelerazione hardware nella scheda "Display".
Note sull'applicazione
