MTI  |  SKU: MSK4200W

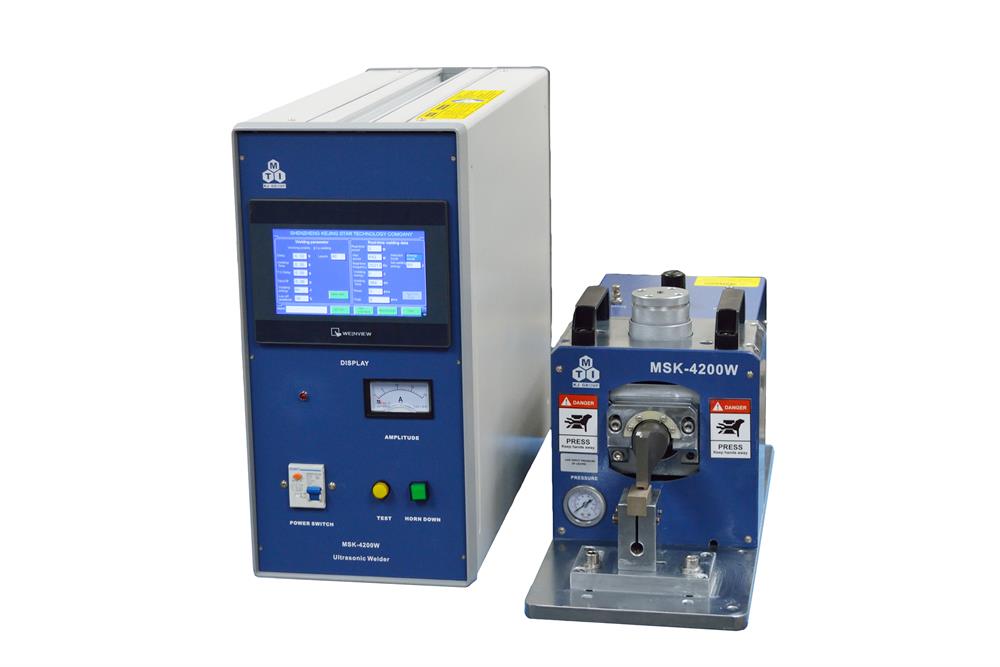

Saldatore di metalli a ultrasuoni da 4,2KW (MAX 50 strati) con controller digitale touch screen, 20KHz - MSK-4200W

€0,00

Consegna e spedizione nell'UE

Nel preventivo aggiungeremo i costi di spedizione, assicurazione e sdoganamento.

Saldatore di metalli a ultrasuoni da 4,2KW (MAX 50 strati) con controller digitale touch screen, 20KHz - MSK-4200W

MTI

MSK-4200W è un Certificato CE saldatrice a ultrasuoni per metalli con schermo touch-screen a colori controller a colori. È progettato per la saldatura di fogli di elettrodi impilati (rame e alluminio) e schede sui collettori di corrente per preparare celle Li-ion pouch nei laboratori di ricerca e sviluppo.

MTI ha concesso il brevetto 201920351987.X per la saldatrice a ultrasuoni MSK-4200W dal novembre 2019.

SPECIFICHE:


Caratteristiche
  • Tempo di saldatura (0,01-2S), tempo di ritardo, strati di saldatura... regolabili, fare clic su Pic. "Interfaccia di impostazione del programma" per vedere i dettagli.
  • Programmi di saldatura preimpostati selezionabili per Al e Cu (Nota: la potenza di saldatura può essere regolata per adattarsi alle esigenze di saldatura di altri tipi di metalli come Au, Fe, Ni, Ag...);
  • È possibile memorizzare fino a quattro ricette nei programmi di saldatura per Al o Cu.
  • L'amperometro consente di monitorare istantaneamente la corrente di saldatura

  Interfaccia di impostazione dei programmi Salvataggio di fino a quattro ricette diverse Retro del controllore
Tensione di ingresso AC 220V +/-10%, 50/60Hz
Max. Consumo di energia Potenza in ingresso: 1000W
Potenza in uscita dagli ultrasuoni: 4200W (Max 50 strati utilizzando lamina o linguetta MTI, a seconda dello spessore)
Area di saldatura 12 mm (L) x 4 mm (W) (Si prega di inviare un'e-mail per la testa di saldatura personalizzata)
Testa di saldatura
    • Un set di testa di saldatura e base di saldatura è incluso per la saldatura.g collettori di corrente sia in alluminio che in rame da 2 a 50 strati
    • Un set di collettori testa di saldatura e la base è preinstallata
    Portacampioni (opzionale)
    • Il portacampioni opzionale può essere installato sulla saldatrice con un costo aggiuntivo.
    • Le dimensioni della fessura del portacampioni possono essere personalizzate; per ulteriori informazioni, contattare MTI.
    • Il portacampioni è dotato di un metal detector sotto di esso per una maggiore protezione durante il funzionamento.
    Frequenza degli ultrasuoni 20K Hz
    Controllo pneumatico (non incluso)
    • Per il funzionamento del compressore è necessaria una pressione dell'aria di 72-116 psi (il compressore d'aria non è incluso). Fare clic qui per ordinare)
    • Visualizzazione della pressione di lavoro sulla macchina: 15-101 psi
    • Attenzione: Se si utilizza una bombola di gas al posto del compressore d'aria (pic2), è necessario che la pressione di lavoro venga visualizzata sul display della macchina. regolatore di pressione a due stadi (pic1) deve essere installato sulla bombola di gas per limitare la pressione entro il campo di lavoro richiesto per un funzionamento sicuro. Fare clic qui per imparare l'installazione di un regolatore di gas.
               pic1   pic2
    Dimensioni del prodotto
    • Controllore: 400 mm (L) x 500 mm (L) x 200 mm (H)
    • Saldatore: 300 mm (L) x 460 mm (L) x 275 mm (A)
    Conformità Certificazione CE
    Garanzia Garanzia limitata di un anno con assistenza a vita
    Manuale operativo e video

    Peso netto 65 kg (144 libbre)
    Peso e dimensioni di spedizione
    • 250 libbre
    Nota sull'applicazione
    • La saldatrice ad ultrasuoni MSK-4200W non può essere utilizzata in gas Ar perché durante il processo si verifica un arco elettrico. Se necessario, utilizzare il gas N2.
    • Le linguette di nichel e alluminio possono essere saldate su diversi tipi di substrati di raccolta di corrente (alluminio o rame) per la realizzazione di elettrodi per batterie.

    • Il design compatto consente di operare all'interno della scatola a guanti con un'atmosfera di Ar dove Litio-Zolfo, Litio-Aria, Litio allo stato solidoo semicella agli ioni di litio saranno assemblati. Cliccate sulle immagini qui sotto per capire queste tecnologie e come si inseriscono in una scatola di guanti.
