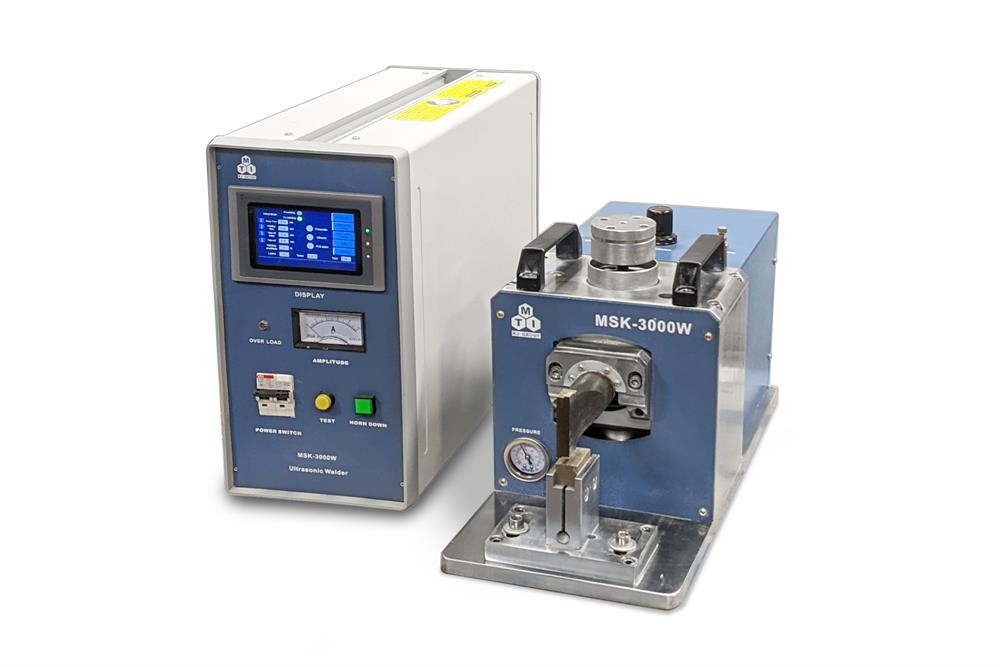

Saldatore a ultrasuoni da tavolo da 3000W con controller digitale a schermo tattile, 20KHz - MSK-3000W

MSK-3000W è un Certificato CE saldatrice a ultrasuoni per metalli con schermo touch-screen a colori controller a colori. È progettato per saldare spessori impilati fogli di elettrodi spessi (Rame, Alluminio o Nickle) e schede sui collettori di corrente per preparare celle Li-ion pouch nei laboratori di ricerca e sviluppo.
Se la macchina viene utilizzata in gas Ar considerare MSK-3000W-AR. Consultare le note applicative e selezionarli nella barra degli optional.

MTI ha concesso il brevetto 201920351987.X per la saldatrice a ultrasuoni per linguette dal novembre 2019.

SPECIFICHE:

Caratteristiche	Tempo di saldatura (0,01 s - 0,5 s regolabile), tempo di ritardo, strati di saldatura... regolabili, fare clic su Pic. "Interfaccia di impostazione del programma" per visualizzare i dettagli. Programmi di saldatura preimpostati selezionabili per Al e Cu (Nota: la potenza di saldatura può essere regolata per adattarsi alle esigenze di saldatura di altri tipi di metalli come Au, Fe, Ni, Ag...); È possibile memorizzare fino a quattro ricette nei programmi di saldatura per Al o Cu.  L'amperometro consente di monitorare istantaneamente la corrente di saldatura
Tensione di ingresso	AC 110V o 220V +/-10%, 50/60Hz (selezionare nella barra delle opzioni del prodotto)
Consumo massimo di energia Consumo di energia	Potenza in ingresso: 850W Potenza di uscita degli ultrasuoni: 3000W (Max 40 strati) (Si prega di inviare un'e-mail per VISUALIZZARE Versione 4200W per saldare MAX 50 strati)
Area di saldatura	4 mm (L) x 8 mm (L)
Testa di saldatura	Sono inclusi due set di teste di saldatura e di basi di saldatura per saldareg collettori di corrente sia in alluminio che in rame da 1 a 40 strati Pacco batteria a sacchetto: 4 strati di nichel con spessore di 0,23 mm; 4 strati di alluminio di alluminio con spessore di 0,23 mm Batteria a sacchetto: 40 strati di rame con spessore di 9 um; 40 strati di alluminio di alluminio con spessore di 15 um Un set del testa di saldatura e base è preinstallata. Due tipi di modelli per la saldatura di vari metalli Sono disponibili tre teste di saldatura e una singola testa di saldatura lunga per saldare ad alta produttività i collettori di corrente in alluminio e rame. Fare clic su qui per ulteriori opzioni.
Frequenza degli ultrasuoni	20 KHz
Controllo pneumatico (non incluso)	Per il funzionamento è necessaria una pressione dell'aria di 85 psi (il compressore d'aria non è incluso). Fare clic qui per ordinare) Attenzione: Se si utilizza una bombola di gas invece di un compressore d'aria(pic2), un regolatore di pressione a due stadi(pic1) deve essere installato sulla bombola di gas per limitare la pressione entro il campo di lavoro richiesto per un funzionamento sicuro. Fare clic qui per imparare l'installazione di un regolatore di gas.            pic1pic2
Passante KF40 (Non incluso per la versione non AR)	La versione modificata MSK-3000W-AR può essere utilizzata in sicurezza in condizioni di gas Ar. Ordinare la versione modificata MSK-3000W-AR (con passante incluso) per utilizzarla nella scatola a guanti.
Dimensioni del prodotto	Controllore: 400 mm (L) x 210 mm (L) x 500 mm (H) Saldatore: 550 mm(L) x 250 mm(L) x 290 mm(H)
Conformità	Certificazione CE
Garanzia	Garanzia limitata di un anno con assistenza a vita
Manuale operativo e video
Peso netto	70 kg (155 libbre)
Peso e dimensioni di spedizione	150 libbre 40" x 30" x 27"
Nota di applicazione	La saldatrice ad ultrasuoni MSK-3000W non può essere utilizzata nella zona di gas Ar perché durante il processo si verifica un arco elettrico. Se necessario, utilizzare il gas N2. Le linguette di nichel e alluminio possono essere saldate su diversi tipi di substrati di raccolta di corrente (alluminio o rame) per la realizzazione di elettrodi per batterie.             Una versione modificata MSK-3000W-AR può essere utilizzata in modo sicuro nel gas Ar. Passaggio di KF-40 che separa l'unità di controllo dalla camera a guanti (solo l'unità di saldatura è all'interno della camera a guanti) e fornisce il gas operativo dalla bombola di gas (o dal compressore d'aria) all'esterno della camera a guanti all'unità di saldatura all'interno della camera a guanti. Per favore contattateci per il preventivo di MSK-3000W-AR se si vuole considerare l'atmosfera operativa con gas Ar. Il design compatto consente il funzionamento all'interno della scatola a guanti con un'atmosfera di gas Ar, dove Litio-Zolfo, Litio-Aria, Litio allo stato solidoo semicella agli ioni di litio saranno assemblati. Cliccate sulle immagini qui sotto per capire queste tecnologie e come si inseriscono in una scatola di guanti.
