MTI  |  SKU: YLJ-CSP-40A-05D

Pressa idraulica elettrica 40T con stampo riscaldabile opzionale (200 C max) per processo di sinterizzazione a freddo (CSP) - YLJ-CSP-40A

€0,00


Consegna e spedizione nell'UE

Nel preventivo aggiungeremo i costi di spedizione, assicurazione e sdoganamento.

Pressa idraulica elettrica 40T con stampo riscaldabile opzionale (200 C max) per processo di sinterizzazione a freddo (CSP) - YLJ-CSP-40A

MTI

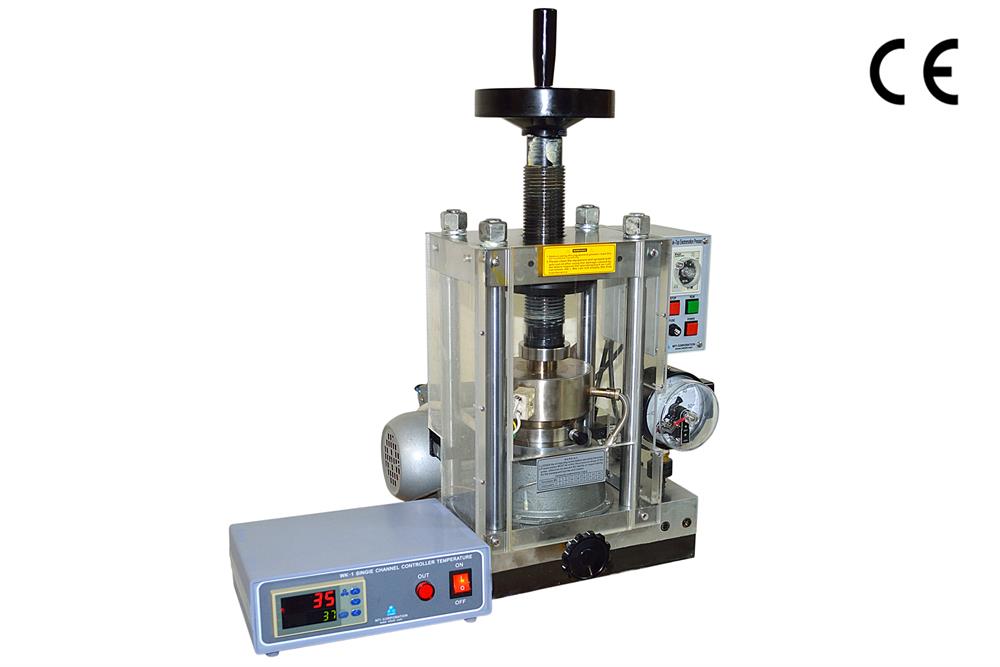

YLJ-CSP-40A è una pressa idraulica elettrica da 40 T max. con stampi monoassiali riscaldabili fino a 200 ºC max. È progettata per il processo di sinterizzazione a freddo (CSP) di materiali ceramici, polimerici o compositi ceramica-polimero per applicazioni quali materiali dielettrici per microonde, elettroliti a stato solido e semiconduttori. La pressa è dotata di una pompa idraulica elettrica incorporata con un limitatore di pressione automatico e un timer di avviso.

Riferimento:
Nota applicativa: Preparazione di lastre LAGP mediante processo di sinterizzazione a freddo (CSP) con YLJ-CSP-40A
Sinterizzazione a freddo: Un cambiamento di paradigma per la lavorazione e l'integrazione della ceramica
Processo di sinterizzazione a freddo dei compositi: colmare il divario di temperatura di lavorazione dei materiali ceramici e polimerici

SPECIFICHE:

Intervallo di pressione di lavoro
  • 0~40 tonnellate metriche
Conversione tra valore di pressione relativa e forza

Valore della pressione visualizzata dal manometro (MPa)
5      10 15     20     25     30     35     40
Forza effettiva applicata al cilindro idraulico (tonnellata) 5    10     15     20    25 30 35 40
Pressione effettiva applicata allo stampo con ID 0,5" (MPa) 387 774 1161 X X X X X
Pressione effettiva applicata allo stampo con ID 1,0" (MPa)
145  290 387 484  580  676 774
Pressione effettiva applicata allo stampo con ID 1,5" (MPa)      129 172 216 259 302 345
Note:
  • Conversione tra valore di pressione visualizzato e forza effettiva applicata: 1 MPa = 1 tonnellata
  • La forza effettiva applicata al cilindro idraulico (Ton) è pari alla forza applicata sul pezzo in lavorazione.
  • Per calcolare la pressione effettiva (MPa) applicata al pezzo in lavorazione, seguire le equazioni riportate di seguito:
  •           P = T/(?r^2) x g x 10
    • P: Pressione (MPa)) applicata al pezzo in lavorazione
    • T: Forza (Ton) applicata al cilindro idraulico
    • g: Gravità standard. g ? 9,8 m/s2
    • ?: ~3.14
    • r: Raggio (cm) del pezzo in lavorazione
    • *1 tonnellata metrica = 1000 kg; 1 MPa? 10 kgf/cm2
Stabilità della pressione
  • <1 MPa /10 min
Stampi riscaldabili

  • Selezionare le matrici riscaldabili da 0,5" o 1,5" ID dalle opzioni del prodotto.
  • Acciaio per utensili ad alta resistenza con durezza >RC60

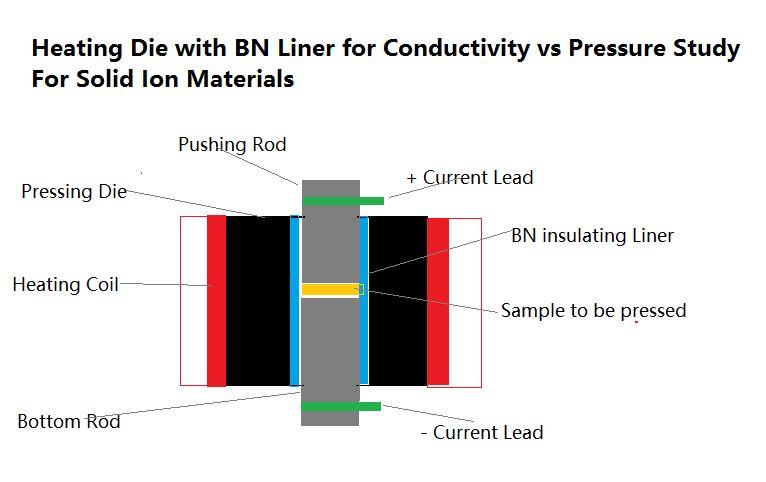

  • Opzionale: La matrice con rivestimento isolante elettrico in BN è disponibile a un costo aggiuntivo per la ricerca della conduttività del campione rispetto alla pressione.
Intervallo di temperatura di lavoro
  • 50 - 200 ºC (50 - 250 ºC se si rimuove il coperchio trasparente)
Controllo della temperatura

  • Regolatore di temperatura digitale programmabile a 30 segmenti con protezione da surriscaldamento
  • Funzione di autotuning PID con +/- 1 ºC stabilità
Potenza
  • Standard: 208 VAC (monofase). Potenza 180 W (pressa elettrica)
  • Opzionale: Ordinare un trasformatore 1000W 110V-220V per l'utilizzo di sotto i 110 V

Pompa idraulica elettrica
&
Opzionale


  • Manometro con pressostato incorporato pre-stabile (precisione +/-0,5% FS)
  • Il carico di pressione si arresta automaticamente quando la pressione raggiunge il punto preimpostato
  • Timer incorporato per l'avviso
  • È possibile scegliere una pompa idraulica elettrica da 30 T con funzione di mantenimento della pressione per un controllo più preciso della pressione a un costo aggiuntivo o una pressa manuale da 24 - 40 T a un costo inferiore.
  • Per il funzionamento all'interno della scatola a guanti con un'atmosfera di gas inerte, scegliete la pressa CSP manuale compatta da 15T. YLJ-CSP-15 (Fare clic sull'immagine a sinistra per ordinare)
Distanza di corsa del cilindro idraulico inferiore
  • 0 - 25 mm
Vite di supporto superiore regolabile in altezza
  • 180 mm
Dimensione stampo riscaldabile
Dimensioni della macchina
  • 370 mm L x 350 mm L x 450 mm H
Peso netto
  • 60 kg (132 libbre)
Garanzia
  • La pressa è stata sottoposta a controlli di qualità negli Stati Uniti e viene fornita assistenza a vita.
  • Garanzia standard limitata di un anno (è possibile estendere la garanzia fino a 5 anni con un costo aggiuntivo)
Conformità
  • Certificazione CE
  • La certificazione NRTL è disponibile a pagamento
Note applicative
  • Preparazione di lastre LAGP mediante processo di sinterizzazione a freddo (CSP) con YLJ-CSP-40A
  • Pulire accuratamente i pezzi dello stampo subito dopo l'uso per evitare la corrosione dovuta al processo di sinterizzazione a freddo!
  • Per evitare la fessurazione dello stampo di pressatura, assemblare tutti i pezzi dello stampo di pressatura senza il campione. prima dell'esperimento CSP e preriscaldarli senza applicare pressione.
  • Lo stampo di pressatura non può essere utilizzato per la pressatura di polveri con una dimensione delle particelle < 30 micron. Le particelle più piccole potrebbero scivolare nello spazio tra l'asta di spinta e il manicotto d'acciaio e danneggiare il manicotto durante la compressione. Macinare e setacciare la polvere e applicare alla matrice di pressatura solo la potenza di 32~75 micron per evitare danni. Si prega di considerare l'utilizzo del Set di setacci da 3'' Dia. Set di setacci No.200&450 Mesh per separare le particelle di 32~75 micron dai grumi di polvere. Pulire lo stampo con etanolo al termine di ogni esperimento.

  • Attenzione: I clienti devono sempre indossare occhiali di protezione durante l'operazione!!!
  • Non sollevare il cilindro inferiore (pistone) oltre la sua distanza massima di spostamento. (25 mm)
  • Si sconsiglia di utilizzare la pressa all'interno del vano portaoggetti.
Istruzioni per il funzionamento
  •
  Video sul funzionamento della pressa LAGP Sheet by CSP-40a
