MTI  |  SKU: YLJ5VHP-16

Pressa di laminazione sottovuoto a 500°C con piano opzionale da 4" a 15" quadrato e 20-40T -YLJ-5VHP

€0,00

Consegna e spedizione nell'UE

Nel preventivo aggiungeremo i costi di spedizione, assicurazione e sdoganamento.

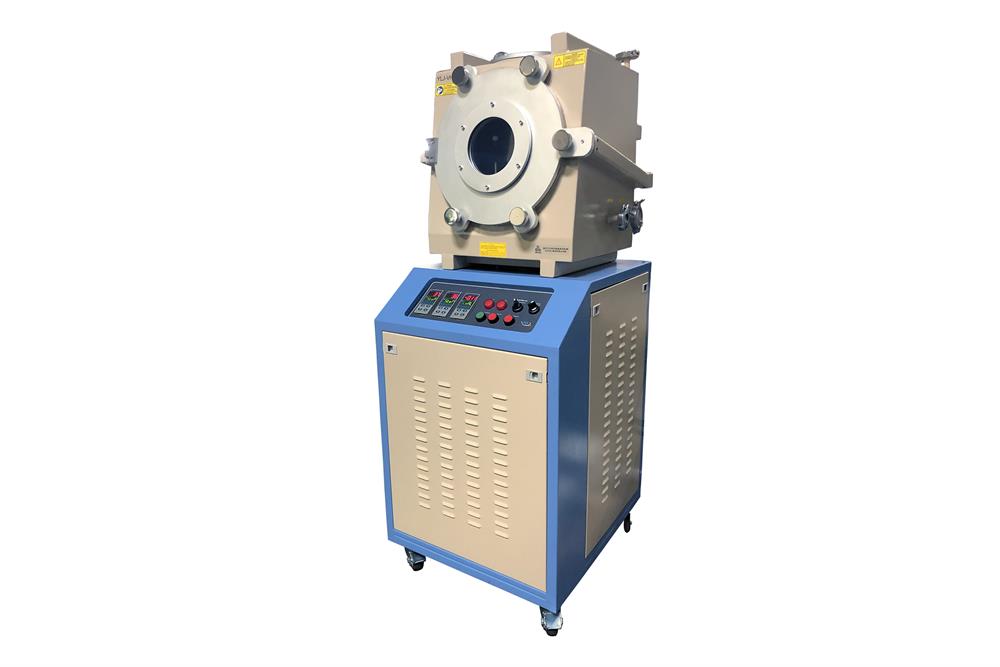

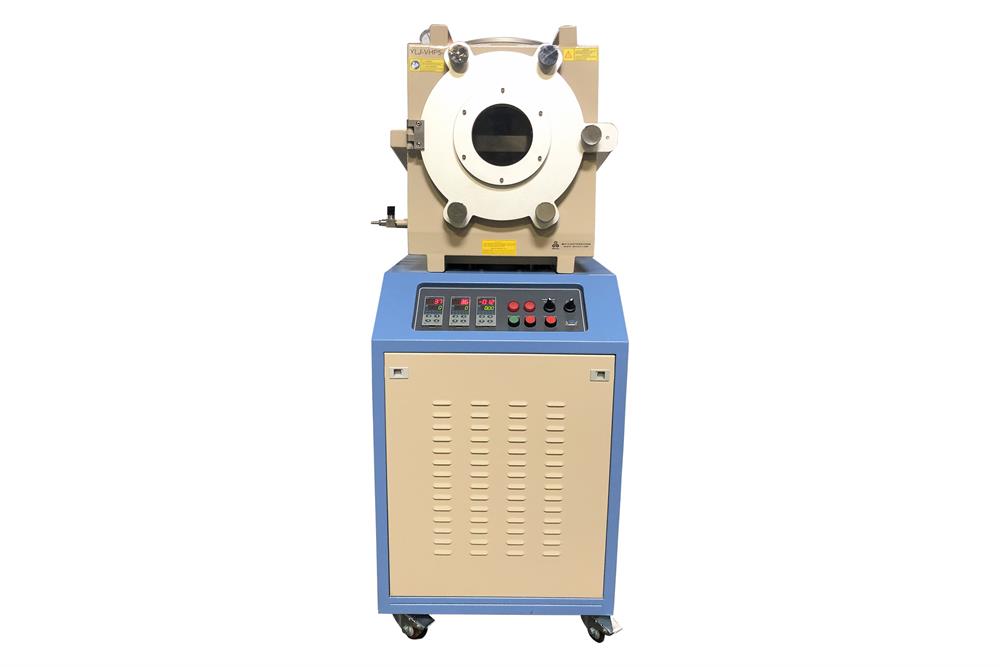

Pressa di laminazione sottovuoto a 500°C con piano opzionale da 4" a 15" quadrato e 20-40T -YLJ-5VHP

MTI

YLJ-VHP5 è una pressa a caldo per la laminazione sottovuoto progettata per l'incollaggio di wafer, la trasformazione di film sottili e la laminazione di LCP con un'area di riscaldamento di 100 mm x 100 mm o 300 mm x 300 mm. Ha una temperatura di lavoro massima di 500 ºC e una pressione massima di 20-40 tonnellate metriche.
Aggiornamento: le presse della serie MTI YLJ sono state approvate dalla CE nel marzo 2015 e dal luglio 2019 sono state integrate nel pannello di controllo.

SPECIFICHE:

Numero di prodotto
  • YLJ-VHP5-4
  • YLJ-VHP5-12
  • YLJ-VHP-16

Tensione e potenza

 CA 208 - 240 V, 50/60 Hz
Monofase 2,000 W 		CA 208 - 240 V, 50/60 Hz,
Monofase 5,000 W 		CA 208-240 V, 50/60 Hz,
Monofase 6.500 W
Riscaldamento Area Plantens

 100x100 mm ( ~4x4") 300 x 300 mm (12x12") 400 x 400 mm (~16 x16")
Max. Apertura di due Planten 30 mm 40 mm 40 mm
Dimensioni e capacità della camera 525 L x 480 L x 450 H (mm)
~ 75 litri
 		614 L x 574 L x 514 H (mm)
~ 170 litri

700 L x 650 L x 550 H (mm)
~ 250 litri

Forza di pressione max. Forza di pressatura
su piano riscaldato

 10 tonnellate metriche a 500°C
20 tonnellate metriche a temperatura ambiente  		20 tonnellate metriche a 500°C
30 tonnellate metriche a temperatura ambiente
30 tonnellate metriche a 500°C
40 tonnellate metriche a temperatura ambiente

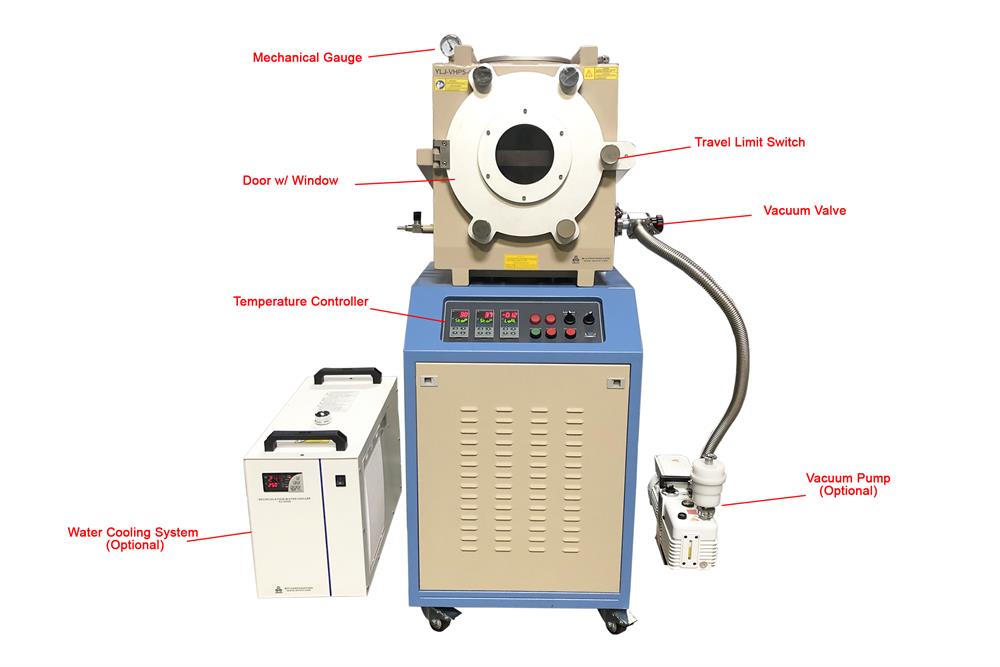

Struttura della pressa a caldo sotto vuoto

  • Due piani di riscaldamento piatti in lega ad alta temperatura con temperatura di lavoro massima di 500ºC
  • L'elemento riscaldante è inserito al centro delle piastre riscaldanti per un riscaldamento rapido
  • Due regolatori di temperatura di precisione che controllano due piastre riscaldanti separatamente con 30 programmabili segmenti
  • Le camicie di raffreddamento ad acqua sono costruite sia sulla parte superiore che su quella inferiore delle piastre di riscaldamento per favorire il raffreddamento. L'ingresso e l'uscita dell'acqua di raffreddamento sono per tubi in poliuretano con diametro esterno di 12 mm.

  Pompa idraulica
  • La pressa idraulica elettrica modificata è installata sotto il tavolo e collegata a una camera a vuoto.
  • Distanza massima di spostamento del martinetto inferiore: 15 mm
  • Pressione massima automatica controllata tramite un manometro digitale.
  • Precisione della pressione: +/-0,01 Mpa ( 0,1 kg/cm²)
  • Il raffreddamento ad acqua (>16L/min) è necessario per raffreddare le piastre riscaldanti quando la temperatura superiore a 200 ºC.

Controllo della temperatura e visualizzazione della pressione
  • Due termoregolatori di precisione con 30 segmenti programmabili controllano separatamente le piastre riscaldanti con una precisione di +/1°C.
  • I termoregolatori sono dotati di funzione di autotuning PID e di funzione di sovratemperatura. protezione da sovratemperatura, e protezione contro la rottura della coppia termica
  • Massima. Temperatura: 500°C con gas inerte o sottovuoto con precisione +/-1°C
  • Velocità di riscaldamento: max. Velocità di riscaldamento: 5°C/min
  • Nel pannello di controllo è integrato un misuratore di pressione digitale (controller). È possibile impostare la pressione al valore desiderato e arrestare automaticamente la pressa idraulica elettrica.

Camera del vuoto
  • La pressa idraulica elettrica e le piastre di riscaldamento sono posizionate all'interno della camera del vuoto.
  • La camera del vuoto è realizzata in SS304
  • Porta a cerniera sigillata sottovuoto di 300 mm di diametro con finestra in vetro di quarzo di 150 mm di diametro per facilitare il caricamento dei campioni e la loro conservazione. osservazione
  • L'O-ring in silicone può essere utilizzato per tutte le sigillature sottovuoto.
  • Un vuotometro digitale di precisione ( 10E-4 torr ) è installato sulla camera da vuoto
Opzioni

 Le apparecchiature opzionali sono disponibili a un costo aggiuntivo:

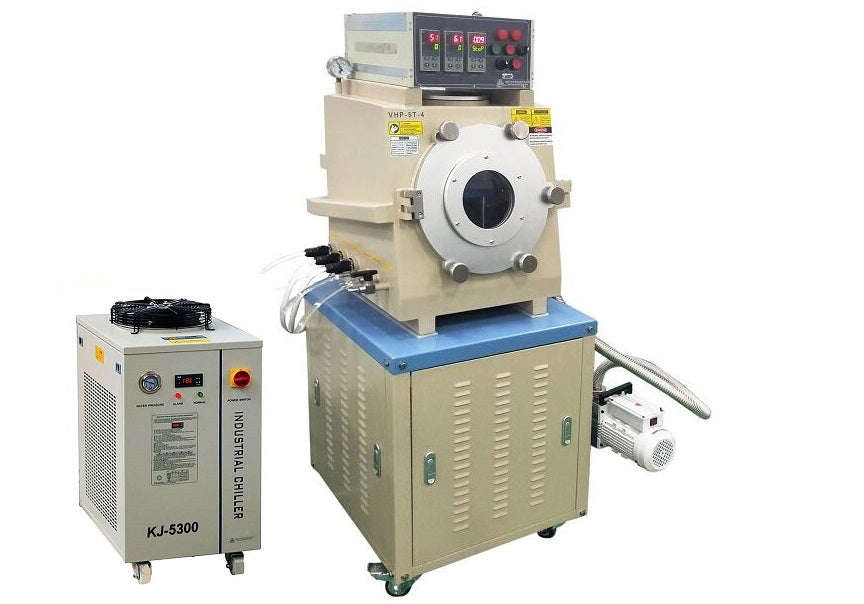

  • Un refrigeratore d'acqua a ricircolo per il raffreddamento della piastra da surriscaldamento e per un raffreddamento più veloce.
  • Il livello di vuoto per la pompa meccanica può raggiungere 300mTorr, e può raggiungere 10E-4 torr con turbopompa di qualità (si prega di fare clic sull'immagine a sinistra per sceglierne una).
  •

Video del funzionamento



Conformità
  • Certificazione CE
  • La certificazione NRTL o CSA è disponibile su richiesta con un costo aggiuntivo.

Dimensioni
775(L) x 550(L) x 1325(H), mm
800 (L) x 700 (L) x 1.600 (A), mm
900 (L) x 700 (L) x 1.300 (H), mm
Garanzia
  • La pressa è stata sottoposta a controlli di qualità negli Stati Uniti e viene fornita assistenza a vita.
  • Garanzia standard limitata di un anno (è possibile estendere la garanzia fino a 5 anni con un costo aggiuntivo)
Nota applicativa
  • La pressa a caldo può essere utilizzata per misurare il modulo del generatore termoelettrico (caldo in alto e freddo in basso) Pic. 1            Figura 2. 1
