MTI  |  SKU: VHP-5000N2

Pressa a caldo sottovuoto compatta per l'incollaggio di wafer (area 50x50 mm, 500 max 500 kg) - VHP-5000N2

€0,00

Consegna e spedizione nell'UE

Nel preventivo aggiungeremo i costi di spedizione, assicurazione e sdoganamento.

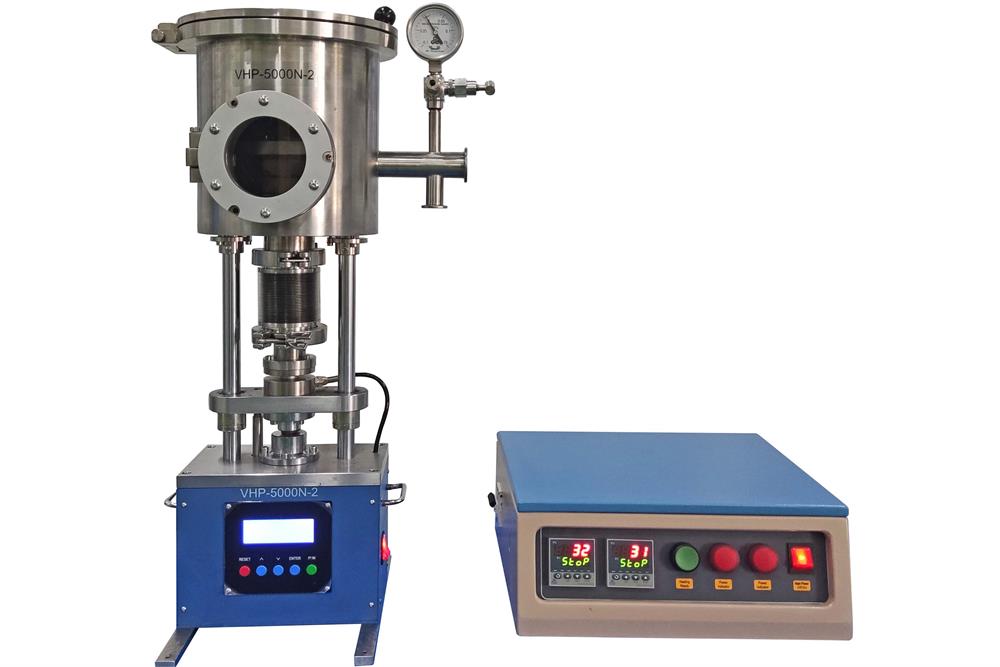

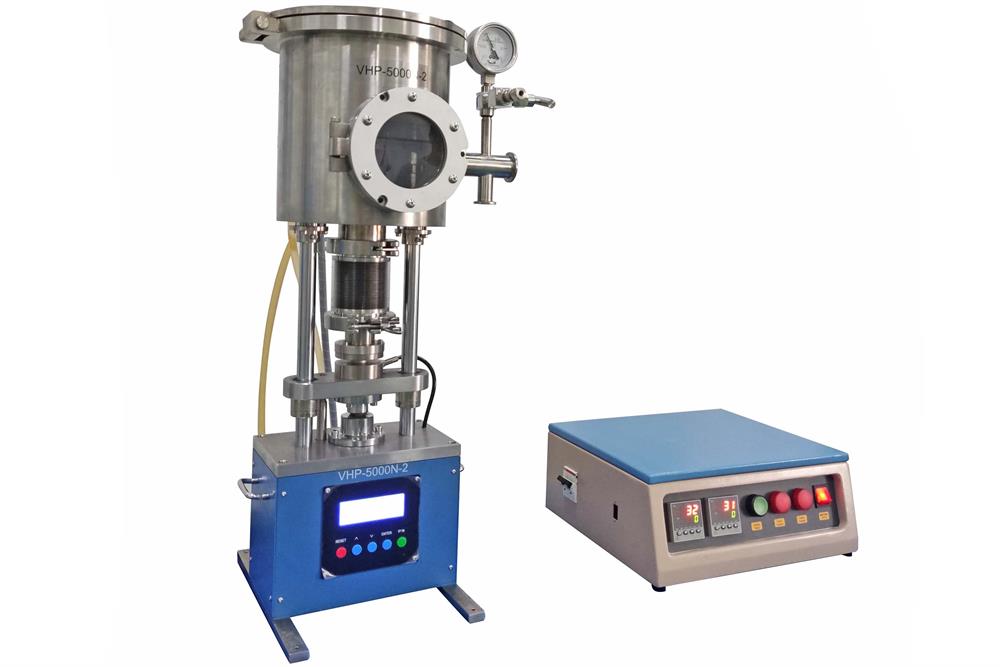

Pressa a caldo sottovuoto compatta per l'incollaggio di wafer (area 50x50 mm, 500 max 500 kg) - VHP-5000N2

MTI

La VHP-5000N2 è una pressa piana a vuoto compatta per la saldatura di wafer o il trasferimento di film. La dimensione massima del campione è di 50 mm x 50 mm x 15 mm. Le prestazioni superiori dell'apparecchiatura sono molto adatte alla ricerca sull'incollaggio sinterizzato dei dispositivi a semiconduttore di terza generazione. La temperatura massima di esercizio è di 500°C e la pressione massima di 5000N. Soddisfa pienamente l'esigenza di confezionare materiali di interconnessione nel processo di preparazione dei semiconduttori. L'ambiente sottovuoto e l'atmosfera forniti possono ridurre al massimo l'ossidazione dei materiali. È un'apparecchiatura di laboratorio per la ricerca e lo sviluppo molto conveniente.

Specifiche tecniche

Potenza
  • 110V o 208V selezionabile, monofase, 50/60 Hz
  • 250W

Piastre di riscaldamento
  • Entrambe le piastre riscaldanti sono realizzate in acciaio inossidabile resistente al calore e costruite all'interno della camera a vuoto
  • Piastre di riscaldamento: 50 mm X 50 mm
  • Temperatura massima: 500 (<30min)
  • Lavoro continuo Temperatura: 450
  • Velocità di riscaldamento: 10/min
  • Planarità (a freddo) 0,005 mm
  • Dimensione massima del campione: 50 mm * 50 mm * 15 mm
  • Potenza termica: 200W

Temperatura. Controllore
  • Due termoregolatori digitali di precisione controllano in modo indipendente le piastre riscaldanti superiore e inferiore
  • Massimo 30 segmenti programmabili per il controllo di riscaldamento, dimora e raffreddamento
  • Precisione della temperatura: ± 1ºC, ± 3ºC a 500

Sistema di pressatura
  • Pressione massima: 500Kg/5000N a 500
  • Pressa elettrica senza olio a doppia modalità (manuale/automatica) (corsa 30 mm)
  • Precisione a pressione costante (modalità automatica): ±1Kg (±10N)
  • Durata della pressione costante: 1-9999 minuti
  • Gamma di visualizzazione della pressione: 1-500Kg
  • Intervallo di controllo della pressione: 1-500Kg [10-1000N]

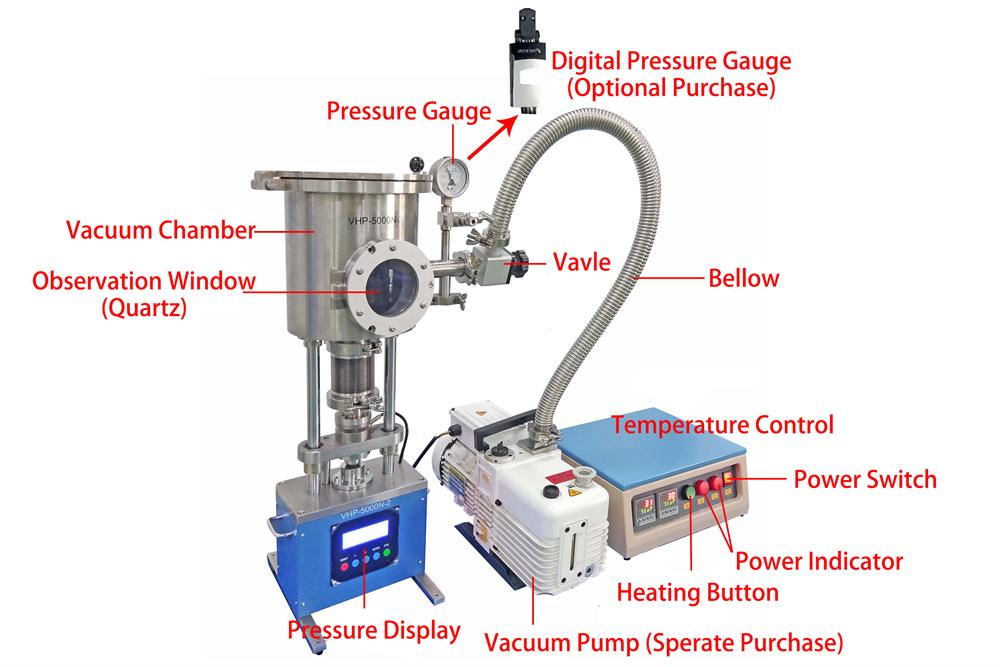

Camera del vuoto
  • Realizzata in acciaio inox 304 con irrigidimento saldato per evitare deformazioni
  • Vuoto: <5*10E-2 torr (a freddo, pompaggio di 30 minuti con Pompa EQ-FYP
  • Manometro meccanico: -0,1-0,15MPa
  • Finestra di osservazione da 4 pollici
  • Porta KF25 e KF16 Porta per la pompa del vuoto
  • KF50 Porta per il cablaggio del riscaldamento e tcablaggio ermocoppia
(Opzionale)
Generazione di acqua refrigerata e vuoto

(Richiesto ma non incluso)
  • EQ-KJ5000 È necessario un refrigeratore d'acqua a ricircolo digitale (flusso 16L/min, 2,8K BTU/h).
  • Pompa EQ-FYP La pompa rotativa a doppio stadio da 156 L/min certificata NRTL è opzionale (10-2 torr).
  • EQ-PV-HVS-LD  la pompa turbo è opzionale 10- 5 torr
  •
  Dimensioni
     Unità principale: 220 x 130 x 700 mm (L x P x A)  Scatola di controllo: 340 X 300 X 140 mm (L x L x A)

  Peso netto

  • 45 kg

  Avvertenze
  • Si raccomanda un ambiente privo di polvere
  • La pressa si ripristina automaticamente nella posizione più bassa all'avvio, ATTENZIONE
  • scottatura e Ustione Rischio, SEMPRE indossare indumenti protettivi che non si limitino a guanti e occhiali di protezione.
  • Si consiglia di utilizzare bombole di gas a pressione ? 0,2MPa.
  Garanzia
  • Supporto a vita
  • Garanzia standard limitata di un anno (estensione della garanzia a 5 anni con un costo aggiuntivo)
  • Le canne in grafite non sono coperte da garanzia
