MTI  |  SKU: YLJHP100

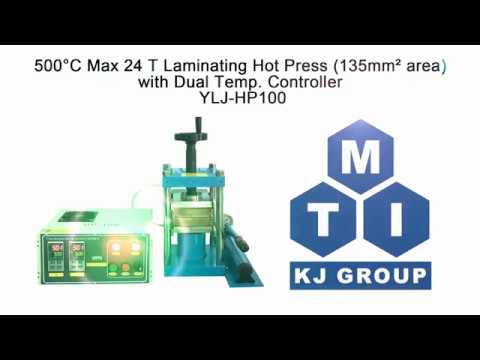

Pressa a caldo per laminazione 24T a 500°C o 750°C (135x135 mm) con regolatore a doppia temperatura. Controllore-YLJ-HP100-XX

€0,00
Temperatura massima di lavoro Temperatura di lavoro

Consegna e spedizione nell'UE

Nel preventivo aggiungeremo i costi di spedizione, assicurazione e sdoganamento.

Pressa a caldo per laminazione 24T a 500°C o 750°C (135x135 mm) con regolatore a doppia temperatura. Controllore-YLJ-HP100-XX

MTI

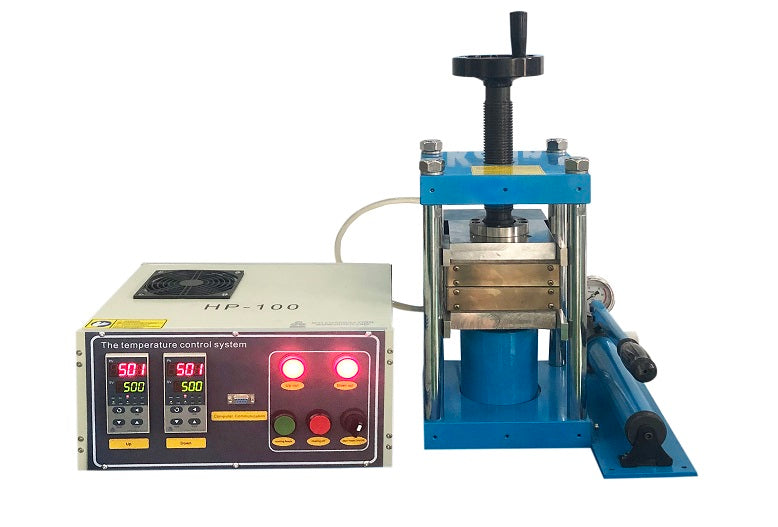

YLJ-HP100XX è una pressa a caldo per laminazione opzionale da 500°C o 750°C max. che consiste in una pressa idraulica da 24T con due piani riscaldati. Le temperature dei piani riscaldati sono controllate separatamente da due termoregolatori digitali. I piani (area 135 x 135 mm) sono realizzati in lega temprata Cr12MoV o SS310 con superficie piana. Le camicie di raffreddamento ad acqua sono installate con il piano di riscaldamento e consentono un raffreddamento più rapido della piastra riscaldata. È inoltre montato un manometro (300 kN) per monitorare la pressione applicata al piano. È uno strumento eccellente per la preparazione di campioni di polimeri e ceramiche. celle SOEC (celle con elettrolizzatore ad ossido solido).

SPECIFICHE:
Pressa idraulica
  • La pompa idraulica e il cilindro idraulico sono separati per facilitarne la sostituzione
  • Forza massima Forza: 24T
  • Funzionamento manuale
Pressione massima Pressione di lavoro
Manometro Valore di pressione visualizzato (MPa)  5  10   15   20   25   30  35   40   45
Forza effettiva applicata al cilindro idraulico (tonnellata) 4  6  9  11  14  17  19  22  24
  • La forza effettiva applicata al cilindro idraulico (tonnellata) è pari alla forza applicata al pezzo in lavorazione.
  • Per calcolare la pressione effettiva (MPa) applicata al pezzo in lavorazione, seguire le equazioni seguenti:
  • P = T/(?r^2) x g x 10
    • P: Pressione (MPa) applicata al pezzo in lavorazione
    • T: Forza (Ton) applicata al cilindro idraulico
    • g: Gravità standard. g ? 9,8 m/s2
    • ?: ~3.14
    • r: Raggio (cm) del pezzo in lavorazione
    • *1 tonnellata metrica = 1000 kg; 1 MPa ? 10 kgf/cm2
Manometro
  • La precisione di misurazione è di ± 1,5 T
  • La lettura del manometro è diversa da quella applicata ai campioni.
Area del piano riscaldata
  • Area del piano: 135 mm x 135 mm
  • Materiale: Lega Cr12MoV indurita per la versione a 500°C ( SS310 per la versione 750oC)
  • Superficie: Spianatura con rettifica CNC
  • Parallelismo tra due piastre: < 0,05 mm entro un'area di 10 "x10".
  • Rugosità superficiale della piastra: < 2 micron
Distanza di traslazione max. Distanza di traslazione
  • 58 mm (ciò significa che il campione più spesso deve essere inferiore a 58 mm).
  • Non sollevare il cilindro inferiore (pistone) oltre la distanza massima di spostamento (80 mm).
Temperatura massima di lavoro Temperatura di lavoro
  • 450°C continui con raffreddamento ad acqua
  • 500°C per meno di 30 minuti con raffreddamento ad acqua
  • La versione a 750°C è disponibile su richiesta con un costo aggiuntivo. Scegliere tra le opzioni del prodotto
Velocità di riscaldamento e raffreddamento
  • ? 5°C/min
Raffreddamento ad acqua
  • Due connettori per tubi dell'acqua da 1/4".
  • È necessario un refrigeratore d'acqua, ma non è incluso.
  • Il nostro KJ5000 ad acquar è disponibile un refrigeratore d'acqua.
  • È disponibile anche una pompa idraulica elettrica opzionale per il controllo automatico della pressione. (Foto sotto)


Controllo della temperatura
  • Due regolatori digitali sono installati in un'unica scatola, con 30 segmenti programmabili e autotuning
  • Precisione della temperatura ±2°C.
Requisiti di alimentazione
  • 208 - 240 VAC, 50/60Hz, monofase
  • 2,5 kW max.
  • Per la 220 V è necessario un interruttore automatico da 15 A. Il cavo di alimentazione lungo 5' è incluso, ma non la spina.
Conformità
  • Certificazione CE per l'intero forno
  • La certificazione NRTL (UL 61010) o CSA è disponibile su richiesta, con costi aggiuntivi.
 Applicazione non Questa pressa a caldo può essere utilizzata all'interno di una camera a guanti con gas Ar e N2.
