MTI | SKU: Lib-LNCM811

Polvere di LiNiCoMnO2 (Ni:Co:Mn=8:1:1) per batterie agli ioni di litio 200g/sacco - EQ-Lib-LNCM811

Name: Polvere di LiNiCoMnO2 (Ni:Co:Mn=8:1:1) per batterie agli ioni di litio 200g/sacco - EQ-Lib-LNCM811
Brand: MTI
SKU: Lib-LNCM811
Price: 401.35 EUR
Availability: InStock

€401,35

Consegna e spedizione nell'UE

Nel preventivo aggiungeremo i costi di spedizione, assicurazione e sdoganamento.

Polvere di LiNiCoMnO2 (Ni:Co:Mn=8:1:1) per batterie agli ioni di litio 200g/sacco - EQ-Lib-LNCM811

MTI

Polvere di LiNiCoMnO2 (ossido di litio-nichel-manganese-cobalto) per catodi di batterie agli ioni di litio efficienti e stabili. Il boro è stato rivestito in superficie sulla polvere NMC811 per ridurre la resistenza e aumentare la ciclicità di carica/scarica (da ottobre 2023).

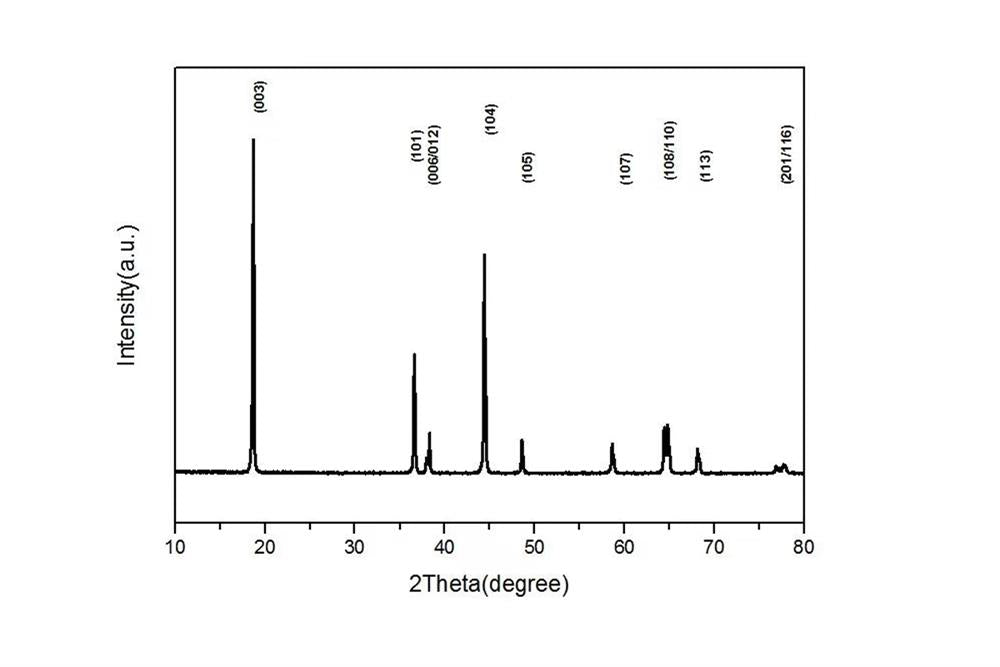

Specifiche tecniche

Articolo	Valore standard	Valore tipico
D₁₀ (?m)	~5.0	5.59
D₅₀ (?m)	9 ~ 15	10.80
D₉₀ (?m)	<30	17.90
D_max (?m)	<45	23.30
Area superficiale specifica (m²/g)	0,25 - 0,65 m^2/g	0,55 m^2/g
Densità del rubinetto (g/cm³)	>2,1 g/cm^3	2,3 g/cm^3
pH	11.5 - 12.0	11.7
Umidità (%)	?0.04	0.02
Ni + Mn + Co (wt%)	58.0 - 60.5	58.81
Li (wt%)	7.1 - 7.6	7.30
Fe (wt%)	<0.0050	0.005
Cu (wt%)	<0.0020	0.001
Ca (wt%)	<0.0100	0.0017
Na (wt%)	<0.0300	0.0045
Zn (wt%)	<0.0200	0.0004

Capacità specifica di carica a metà cella (2,8-4,3V, 0,1C) (mAh/g)	>230	235
Capacità specifica di scarica a metà cella (2,8-4,3V, 0,1C) (mAh/g)	>210	215
Efficienza di prima scarica (2.8-4.3V)	>90%	91.5%

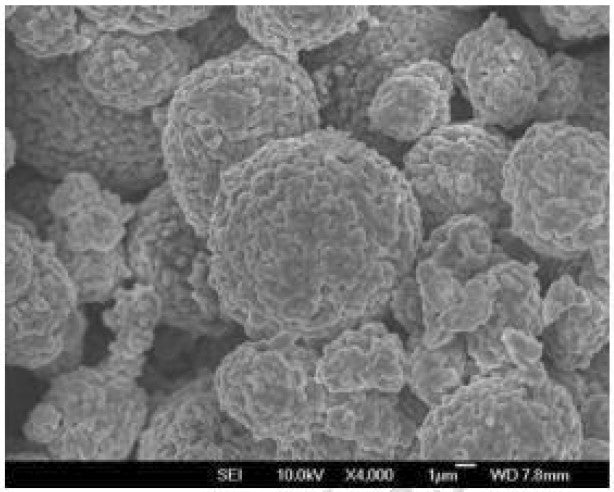

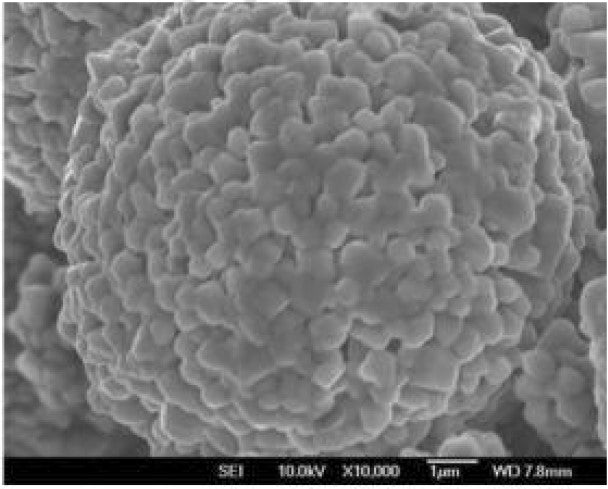

Micromorfologia	Particelle polverose
Aspetto	Polvere nera, colore uniforme, nessun rumore, nessuna agglomerazione
Nota	MTI non produce questo prodotto e vende solo piccole quantità per la ricerca e lo sviluppo di batterie di nuova generazione. Se avete bisogno di una quantità maggiore o avete una domanda per il PI, inoltreremo la vostra richiesta al produttore.

Note applicative:

Fare clic per vedere la procedura per Preparazione dell'impasto dell'elettrodo anodico e catodico.
Conservare la polvere in un contenitore sottovuoto per evitare l'umidità.
Cuocere la polvere in un forno a vuoto a 120 - 150 °C prima di preparare l'impasto e il rivestimento per garantire la massima capacità.
Il prodotto è solo per la ricerca, non viene fornito per grandi quantità,

Prodotti correlati
