Polvere di LiMn0.6Fe0.4PO4 (fosfato di ferro e manganese di litio) per catodo di batterie agli ioni di litio, 150 g/bottiglia - Lib-LMFPO
Impossibile caricare la disponibilità del ritiro
Consegna e spedizione nell'UE
Consegna e spedizione nell'UE
Nel preventivo aggiungeremo i costi di spedizione, assicurazione e sdoganamento.
Polvere di LiMn0.6Fe0.4PO4 (fosfato di ferro e manganese di litio) ...
Polvere di LiMn0.6Fe0.4PO4 (fosfato di ferro e manganese di litio) per catodo di batterie agli ioni di litio, 150 g/bottiglia - Lib-LMFPO
MTI
rispetto alla controparte LiFePO4. La polvere di LiFeMnPO4 viene sigillata sotto vuoto in un sacchetto di plastica conscala da 150 g.
Specifiche tecniche:

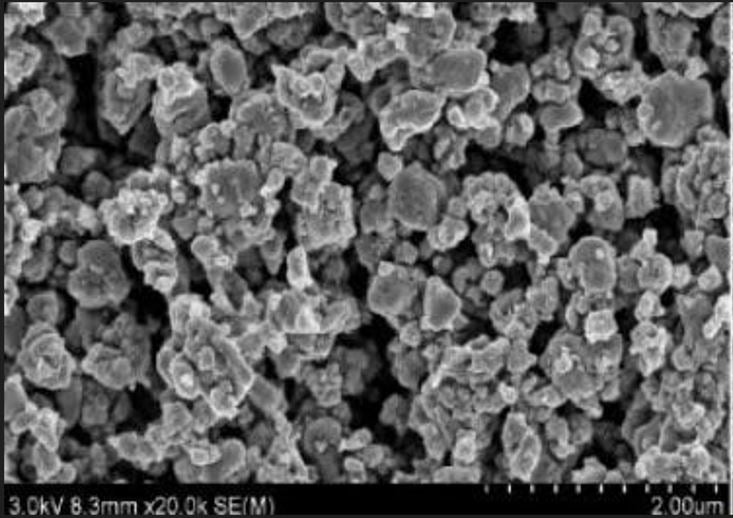

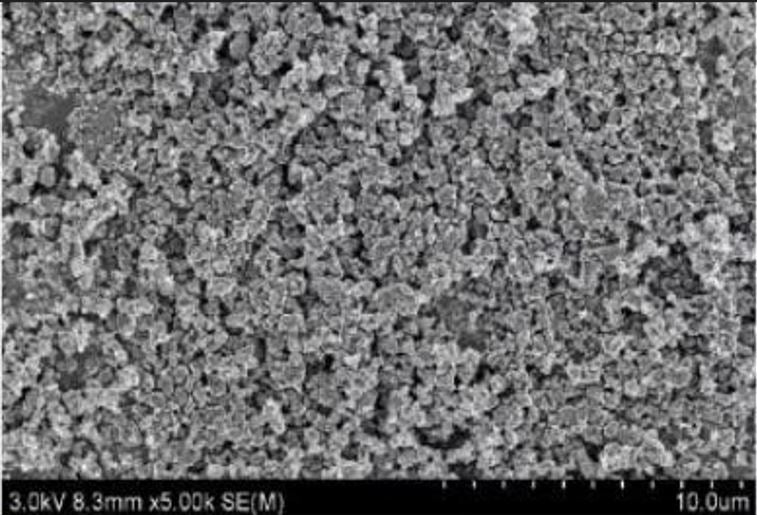

Proprietà fisiche | ||
|
D10 (?m) |
0.346 |
D50 (?m) |
1.106 |
|
D90 (?m) |
9.088 |
|
Aspetto della polvere |
Grigio nero, senza agglomerazioni |
|
Densità al tatto (g/cm3) |
0.97 |
|
Area superficiale specifica (m2/g) |
20.69 |
|
Umidità (ppm) |
836.8 |
|
|
|
Li: 4,30 |
|
Mn: 20,65 | ||
Fe: 13,88 | ||
P: 19,21, O: 40,09 | ||
C: 1.87 | ||
Diffrazione dei raggi X (XRD) |
|
|
Capacità di scarica (mAh/g) |
153,9 (0,2 C, primo ciclo) |
|
Efficienza coulombiana (%) |
92,78 (0,2 C, primo ciclo) | |
Nota: MTI non produce questo prodotto e ne vende solo una piccola quantità per la ricerca sullo sviluppo di batterie di nuova generazione. | ||
- Fare clic per vedere la procedura per Preparazione dell'impasto dell'elettrodo anodico e catodico.
- Conservare la polvere in un contenitore sottovuoto per evitare l'umidità.
- Cuocere la polvere in un forno a vuoto a 120-150 °C prima di preparare lo slurry e il rivestimento per garantire la massima capacità.
Prodotti correlati
 Scatola di stoccaggio sotto vuoto |
 Macinatore e miscelatore di polveri |
 Rivestimenti per elettrodi |
 Apparecchiature per la ricerca sulle batterie |
 Altre polveri per batterie |
 Elettrolita solido |
