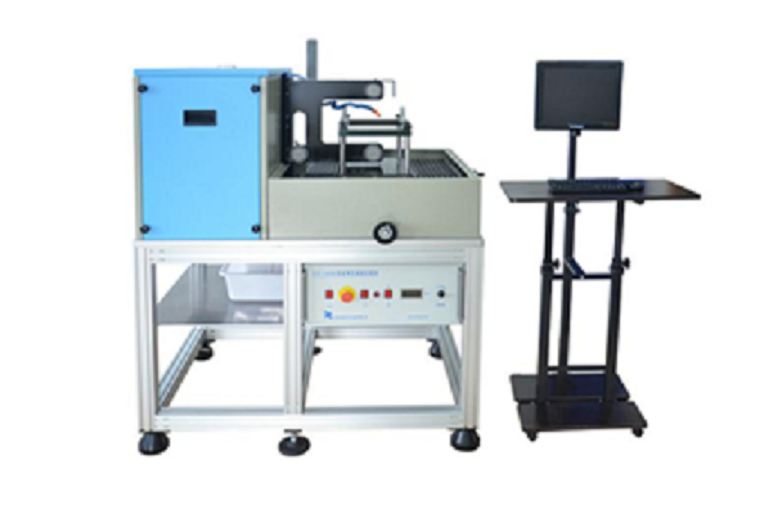

Macchina per il taglio a curva del filo diamantato con controllo PC - STX-100QX

STX-100QX è una macchina per il taglio a curva del filo diamantato, progettata per il taglio di campioni di forma irregolare di materiali non conduttivi, come ceramica e polimeri compositi. La macchina è controllata dal PC e dal software in dotazione. Inserendo un disegno 2D, il campione viene tagliato automaticamente.

SPECIFICHE:

Potenza	AC220V+/- 10%, 50/60Hz 500W La versione AC110V è disponibile con un trasformatore da 1000W
Parametri di taglio	Corsa della slitta dell'asse X: 0 - 200 mm Asse Y corsa della slitta: 0 - 220 mm Profondità di taglio massima: 120 mm Risoluzione della corsa: 0,01 mm Velocità di traslazione asse X / Y: 0,06-6 mm/min Velocità di spostamento del filo diamantato: 15m/s max. Lunghezza del filo diamantato: 0,35 mm di diametro x 230 metri di lunghezza (un rotolo di filo diamantato incluso) Tensione del filo diamantato: 0,1 Mpa - 0,5 MPa tramite pompa a compressione  Piattaforma di contenimento del campione: 220 mm x 320 mm Dimensione massima ampia da tagliare: 200 mm x 280 mm x 50 mm
PC di controllo e Software	È incluso un computer portatile nuovo di zecca con software preinstallato Il disegno ingegneristico del campione può essere realizzato tramite il software sul PC I parametri di taglio possono essere impostati sul PC e il pulsante di azionamento è automatico.
Pompa del refrigerante e Pompa dell'aria	Una pompa dell'acqua è inclusa per il ricircolo del refrigerante e il raffreddamento del filo da taglio durante il taglio. Una pompa ad aria compressa è inclusa per controllare la tensione del filo diamantato
I materiali per il taglio	La macchina è in grado di tagliare quasi tutti i tipi di materiali, purché di durezza inferiore al diamante. Particolarmente adatto al taglio di materiali non conduttivi, che non possono essere tagliati con l'elettroerosione. Può anche tagliare materiale metallico a bassa velocità rispetto all'elettroerosione. Può tagliare qualsiasi curva e linea retta
Dimensioni e peso	L 1170 mm x L 850 mm x H 1600 mm 325 kg
Conformità	Certificato CE La certificazione NRTL o CSA è disponibile su richiesta e con un costo aggiuntivo.
Video dimostrativo
Nota applicativa	Materiali diversi richiedono parametri di taglio diversi È responsabilità del cliente trovare il miglior parametro di taglio.  Il filo diamantato è un materiale di consumo. In genere, la durata è inferiore a 30 ore alla velocità di taglio di 1,2 mm/minuto. Preparare altri fili diamantati di ricambio La formazione online è disponibile su richiesta a un costo ragionevole.
