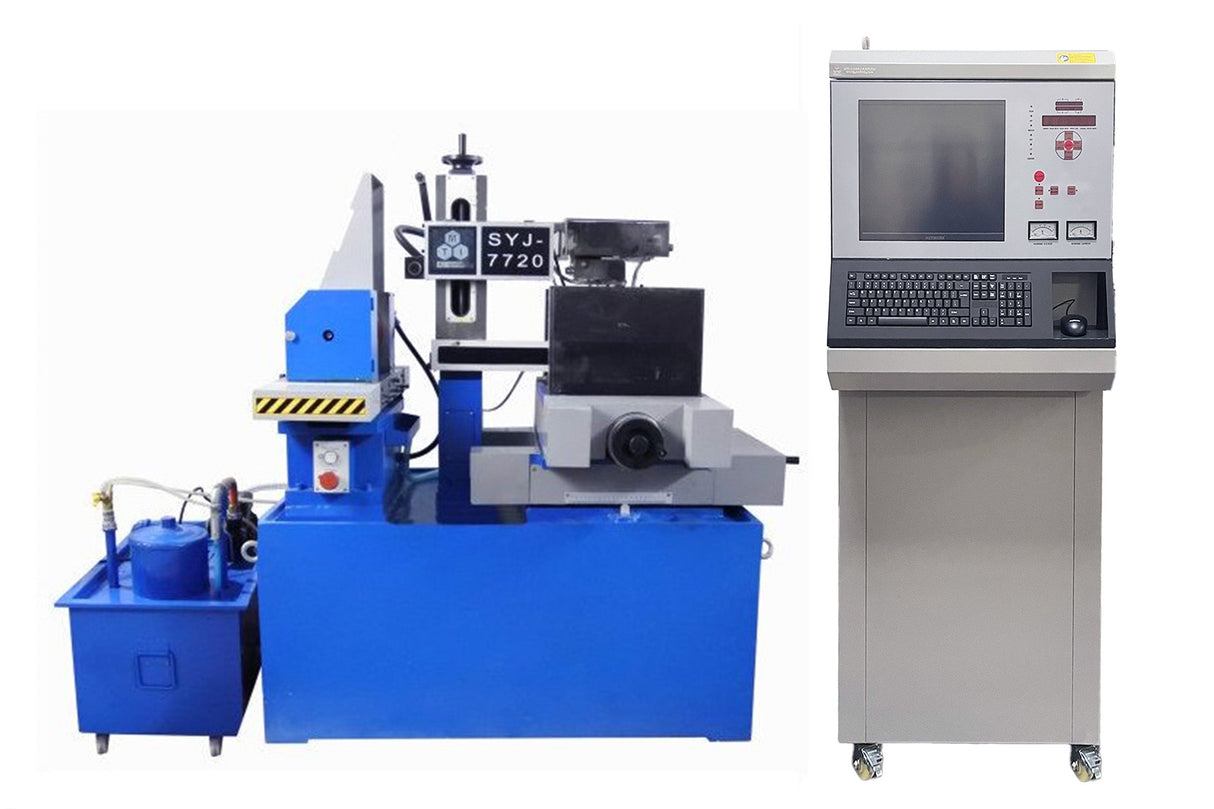

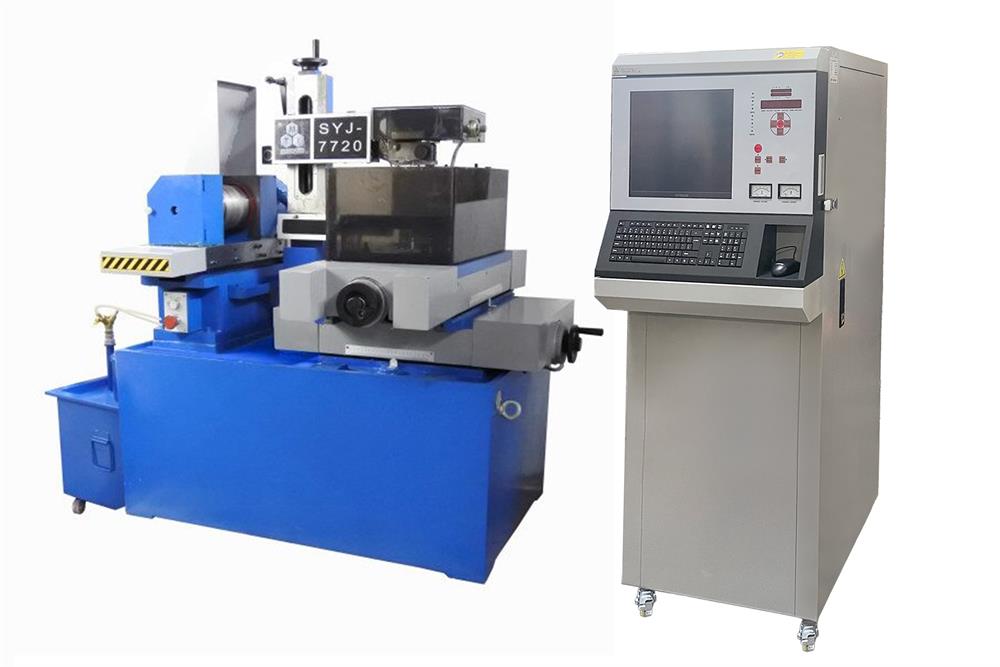

Macchina compatta per elettroerosione a filo tagliato ad alta velocità con controllo PC - SYJ-7720

SYJ-7720 è una macchina per elettroerosione a filo compatta, progettata per i laboratori di ricerca e dotata delle seguenti caratteristiche:

• Lavorazione altamente accurata
• Elevate prestazioni di lavorazione di parti complesse
• Possibilità di realizzare qualsiasi conicità
• Possibilità di tagliare qualsiasi materiale conduttore di elettricità, indipendentemente dalla sua durezza
• Controllo da PC tramite software.
• Riduzione dei costi di laboratorio per la realizzazione di un campione metallico complesso

SPECIFICHE:

Modello	SYJ-7720
Immagine
Dimensioni del tavolo di lavoro (L × W × H)	270 mm x 420 mm
Corsa (X/Y) (L × W)	250 mm x 200 mm
Corsa massima dell'asse Z Corsa asse Z	300 mm
Pannello di controllo	Unità di controllo separata con software
Angolo di taglio (°/80 mm)	±3°/80 mm
Velocità di taglio max. Velocità di taglio	100 mm²/min
Rugosità ottimale	2,5 mm (velocità media ? 1,0)
Diametro del filo di molibdeno	0,1-0,3 mm (si consiglia 0,18 mm)  È incluso un rotolo di filo di molibdeno da 0,18 mm di diametro.
Velocità di movimento del filo di molibdeno	11,5 m/s
Fluido dielettrico	È incluso un contenitore di pasta dielettrica. Diluire secondo le istruzioni.
Precisione del processo	0,01-0,015 mm
Impulso di alimentazione equivalente	0,001 mm
Alimentazione	208 - 240VAC, monofase, 50/60Hz <2 kW 110VAC è disponibile utilizzando un trasformatore da 3000W (110V- 220V)
Consumo di energia	<2,0 kw
Peso massimo del pezzo Peso del pezzo	100 kg
Peso	630 kg
Dimensioni (L × W × H)	1350 mm x 950 mm x 1400 mm
Peso e dimensioni di spedizione	Pallet n. 1: 1600 libbre, 54" x 40" x 65". Pallet n. 2: 600 libbre, 47" x 39" x 80" Pallet n. 3: 300 libbre, 48" x 40" x 36".
Nota sulla sicurezza	Questa elettroerosione contiene parti in movimento (stadio campione e bobinatore del filo) e parti sotto tensione ad alta frequenza (supporto del filo) che sono esposte all'esterno durante il normale funzionamento. MTI fornisce una protezione limitata per garantire il corretto funzionamento della macchina. Tuttavia, l'utente finale deve essere responsabile dell'esecuzione della valutazione dei rischi e della scelta di protezioni adeguate del luogo di lavoro per impedire a qualsiasi persona o oggetto di accedere all'area di lavoro in modo improprio. Ecco un esempio di protezione di sicurezza.
