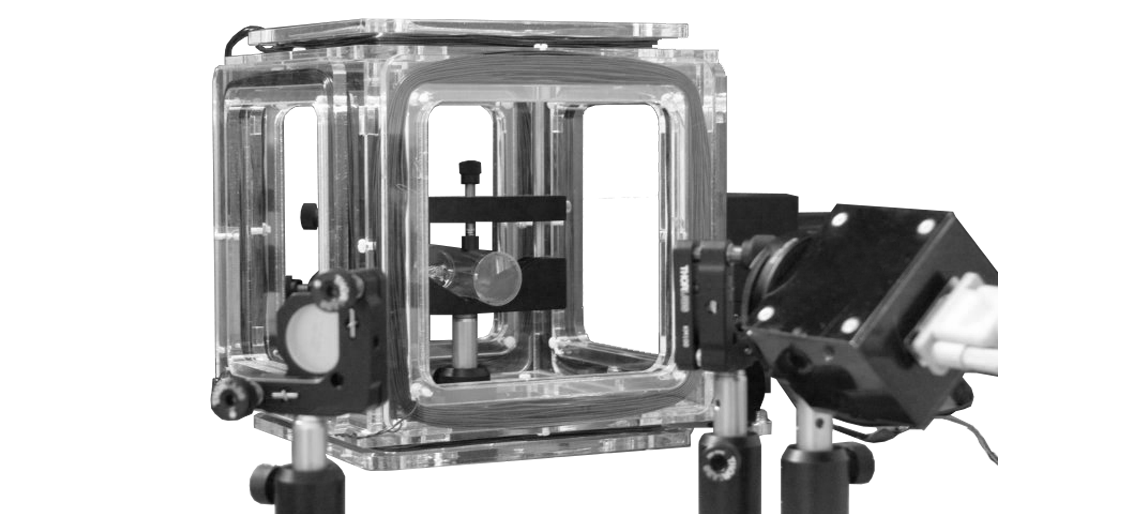

Kit di spettroscopia laser

Descrizione del prodotto

Il kit di spettroscopia laser vi permetterà di:
Vedere la struttura della transizione D2,
52S1/2 -> 52P3/2 nel Rubidio
Dimostrare la spettroscopia di assorbimento
- che rivela la struttura iperfine di uno stato fondamentale
Eseguire la spettroscopia di saturazione,
- per conoscere la struttura iperfine di uno stato eccitato
Determinare la scala di frequenza,
- in cui il laser viene sintonizzato con un interferometro di Michelson
Dimostrare l'effetto Zeeman
- misurando la magnetorotazione sulle linee di assorbimento - Effetto Maculoso-Corbino
Eseguire l'analisi isotopica del rubidio
- mediante misurazione dell'assorbanza degli isotopi 85Rb e 87Rb

Specifiche

Il nostro kit di spettroscopia ECDL comprende:

Laser a diodi a cavità esterna in configurazione Littrow,
con rotazione del fascio a sintonia annullata
Set completo di driver laser nell'alloggiamento euro subrack, composto dai seguenti moduli:
- Corrente stabilizzata da 0 a 200 mA (altri intervalli disponibili), rumore 30nA RMS, max. 20ppm / deriva K
- Manopola multigiro per la regolazione della corrente, indicatore LED rosso di accensione del laser
- Limite di corrente regolabile a bordo
- Modulazione ad alta frequenza della corrente del diodo (fino a 100 MHz) con connettore BNC da 50 ohm
- Connettore BNC aggiuntivo configurabile come ingresso: modulazione di corrente 1mA/V; impostazione della corrente (comando a manopola) 20 mA / V; uscita della corrente del fotodiodo laser o del monitor del rumore di corrente del laser
Blocco di stabilizzazione della temperatura del laser
- Impostazione della temperatura tramite manopola multigiro,
- Stabilità molto elevata - 3mK RMS (15 min)
- Controllo TEC bipolare (riscaldamento e raffreddamento) con una corrente massima di 4 A e una tensione di 6 V con capacità di limitare la corrente (separata per il raffreddamento e il riscaldamento),
- Parametri PID regolabili separatamente mediante il montaggio di potenziometri sul modulo del pannello anteriore
Blocco regolatore di sintonia (piezo):
- Generatore di forme d'onda di sintonia a triangolo con frequenza da 0,1 a 200 Hz, regolazione continua aggiuntiva su un intervallo di un decennio
- L'ampiezza e l'offset regolabili permettono di regolare comodamente l'intervallo di sintonia
- Accoppiamento corrente-piezo di scansione regolabile, che consente di evitare il salto di modalità del laser
- Gamma di tensione di uscita ±12V, a prova di cortocircuito
- Uscita di temporizzazione per attivare l'oscilloscopio
Blocco di interfaccia fotodiodi/polarimetro:
- L'ingresso e l'uscita BNC a due canali consentono di sottrarre la componente CC dei segnali di ingresso e di ottenere la somma e la differenza di questi segnali (utile per la misura dell'assorbimento differenziale).
- Connettore per il collegamento del polarimetro e uscite BNC per il segnale di somma e differenza,
- Il segnale differenziale del polarimetro ha un guadagno commutabile.
Blocco monitor con due misuratori LCD:
- Corrente laser,
- corrente del fotodiodo
- Tensione piezoelettrica,
- Uno slot esterno per altri usi (ad es. sistema di stabilizzazione della lunghezza d'onda opzionale),
- Temperatura attuale del laser,
- Punto di regolazione della temperatura (resistenza del termistore),
- Differenza tra la temperatura attuale e il set point,
- corrente del modulo TEC.
3. Piccoli rilevatori di luce post-montati
- Con fotodiodo al silicio e uscita BNC con sensibilità 1-1000V/mW (resistenza di sostituzione)

4. Polarimetro post-montato
- Con polarizzatore a cristallo e due fotodiodi con preamplificatore ad alta velocità e a basso rumore
- Il polarimetro può essere comodamente ruotato nella montatura con scala angolare
5. Il sistema di tre coppie di bobine di Helmholtz, che consente di:
- Regolare l'intensità del campo magnetico su tre assi ortogonali.
- Alimentazione dedicata che permette di impostare la corrente in ogni coppia di bobine separatamente
- Possibilità di modulazione esterna della corrente in tutti e tre gli assi
- Corrente massima di ±3 A
6. Cella al rubidio con abbondanza di isotopi naturali

7. Specchi, beam-splitters, cuneo ottico e un quarto di piastra d'onda

8. Supporti per elementi ottici

9. Tavoletta di alluminio con fori M6 per il fissaggio
