Impilatrice automatica di grandi dimensioni per elettrodi cellulari in busta fino a 400x170 mm - MSK-111A-ALT

MTI

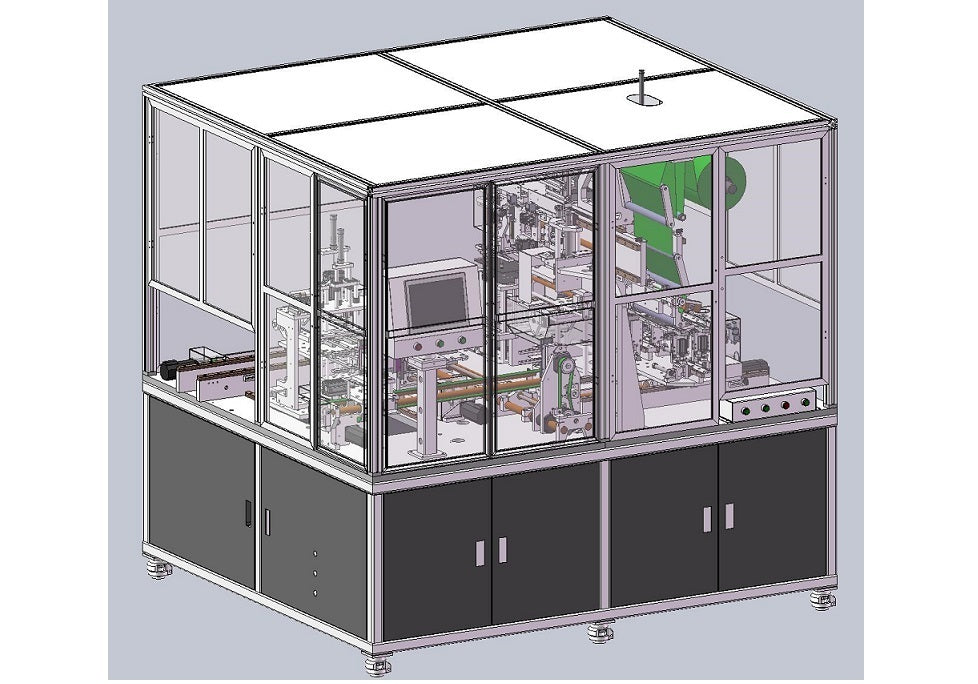

MSK-111A-ALT è una macchina impilatrice completamente automatica per elettrodi cellulari in busta di grandi dimensioni fino a L400 mm x L170 mm x 25 mm di spessore alla velocità di circa 2 secondi per pezzo.
Caratteristiche avanzate:

  • Il controllo PLC touch screen consente una facile impostazione delle condizioni
  • Prelievo e impilamento automatico degli elettrodi tramite manipolatore a vuoto
  • Dispositivo meccanico regolabile per un posizionamento preciso degli elettrodi
  • Rotori di srotolamento per l'alimentazione del film di separazione con
  • Controllo automatico della tensione per l'erogazione del film separatore
  • Il sistema ESD e il sistema di rimozione delle polveri sono integrati nel locale operativo

SPECIFICHE:

Potenza
  • 208-240VAC, 50/60Hz, trifase
  • 380 V CA, 3 fasi
  • 10 KW
Elettrodo Ef di dimensioni impilabili
  • Min. L120 mm x L 80 mm
  • Max. L400 mm x L 170 mm
Strati impilabili
  • Fino a 250 strati programmabili
  • Spessore massimo: 25 mm
Velocità di impilamento
  • ~ 2 secondi per strato (basato su un elettrodo di 233x100 mm)
Spessore massimo dell'elettrodo Spessore elettrodo
  • Spessore dell'accatastamento < 10 mm
Precisione di allineamento
  • ±0,5 mm per elettrodi impilati
Dispositivo di impilamento
  • È incluso un set di dispositivi di impilamento per l'uso immediato. (Si prega di confermare le dimensioni degli elettrodi prima dell'acquisto)
  • Se avete bisogno di elettrodi di dimensioni diverse, vi preghiamo di informarci prima dell'ordine. Lo realizzeremo per voi con un costo aggiuntivo.  Per ogni dimensione di cella è necessario uno stampo
Pompa a vuoto
  • Una pompa del vuoto senza olio (28L/min, 140W) è integrata per consentire la funzione di aspirazione del vuoto del manipolatore di prelievo/impilamento degli elettrodi.
Procedura operativa
  • Caricare manualmente il foglio di elettrodi sul vassoio portacampioni
  • Impostare il programma sul numero di strati di impilamento
  • Premere il pulsante per impilare automaticamente l'elettrodo con il separatore
  • Quindi, al termine, tagliare il separatore e fissare con nastro adesivo la cella impilata e rimuoverla manualmente.
  1. Requisiti di utilità
  • 0,5 - 0,8 MPa (il compressore d'aria non è incluso nella confezione standard). Fare clic qui per ordinare.
  • Flusso di gas richiesto: 150 L/minuto
  • L'ambiente Temperatura25±3, Umidità: 30~90RH, senza vibrazioni e interferenze elettromagnetiche
  •
Conformità
  • Certificato CE
  • Il certificato NRTL è disponibile su richiesta con un costo aggiuntivo
