Gruppo flangia di tenuta per tubo di diametro 2,5" ( 63-64). Tubo - EQ-FL-63

Si tratta di una coppia di gruppi di tenuta intelligenti per forni a vuoto a tubo per serrare entrambe le estremità di O.D 2,5" ( 63 - 64 mm ) senza saldature e incollaggi.

SPECIFICHE

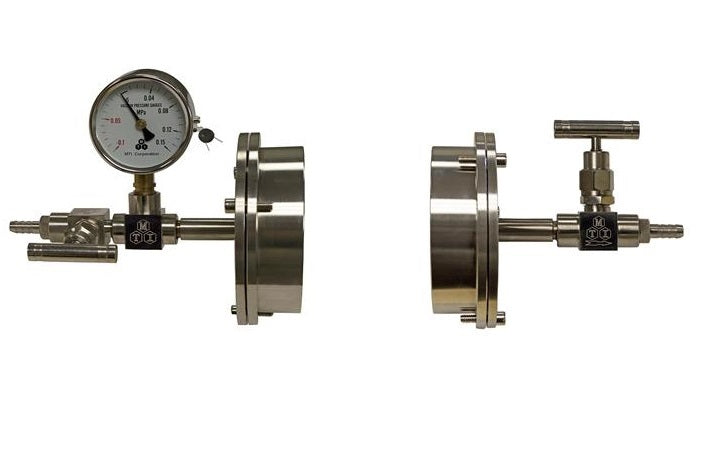

Pacchetto incluso	Una flangia con manometro e valvola, una flangia con valvola, due anelli di tenuta in acciaio, quattro O-ring in silicone per alte temperature (300oC Max.) e sei viti
Livello del vuoto	10E-2 torr da una pompa meccanica 10E-4 torr con una piccola turbopompa e  10-6 torr da una turbopompa ad alta velocità
Caratteristiche	Realizzata in acciaio inox con doppi O-ring in silicone per alte temperature su ogni flangia Due flange su un lato. Un'estremità della flangia è dotata di un misuratore di vuoto con valvola e un'altra estremità è dotata di una valvola. Il tubo viene sigillato stringendo le viti sulla flangia senza saldature e senza colla. Il gruppo di tenuta del vuoto con diametro di 1/4" si collega al tubo di gomma da 1/4". Eccellente per qualsiasi tipo di tubo: ceramica, vetro, quarzo e acciaio
Parti opzionali	Fare clic qui per ordinare un vuotometro digitale per un controllo preciso del vuoto fino al 10-4 torr  Per le applicazioni CVD, scegliere un vacuometro anticorrosivo (fare clic sull'immagine in basso a sinistra 2). È possibile scegliere le varie estremità del raccordo come opzioni (cliccare qui per ordinare separatamente) È possibile ordinare un flussometro per controllare il flusso di gas.  È possibile ordinare un supporto per la flangia per evitare la rotazione del tubo (immagine in basso a destra).
Video di installazione
Attenzione	È necessario posizionare un blocco di tubi refrattari davanti alla flangia (vedere l'immagine sotto) per evitare che le radiazioni termiche fondano l'O-ring in silicone. È possibile ordinare un blocco ceramico nei prodotti correlati. Non serrare eccessivamente le tre viti esagonali sulle flange per evitare incidenti di sovrapressione. La coppia di serraggio consigliata è di 35~40 pollici-libbre. Per motivi di responsabilità, MTI non raccomanda né approva l'uso di gas tossici, infiammabili o corrosivi con i nostri gruppi flangiati. Per qualsiasi dubbio, contattateci.
Opzioni	Fare clic qui per scegliere la flangia per tubi da 42 mm a 11 mm"              Pompa per vuoto e stazione per alto vuoto            Tubi e blocchi di lavorazione
