MTI  |  SKU: OTF1200XIIIR5C4LV

Forno tubolare rotante da 5" con 3 zone e sistema di erogazione del gas a 1200C max.

€0,00

Consegna e spedizione nell'UE

Nel preventivo aggiungeremo i costi di spedizione, assicurazione e sdoganamento.

Forno tubolare rotante da 5" con 3 zone e sistema di erogazione del gas a 1200C max.

MTI

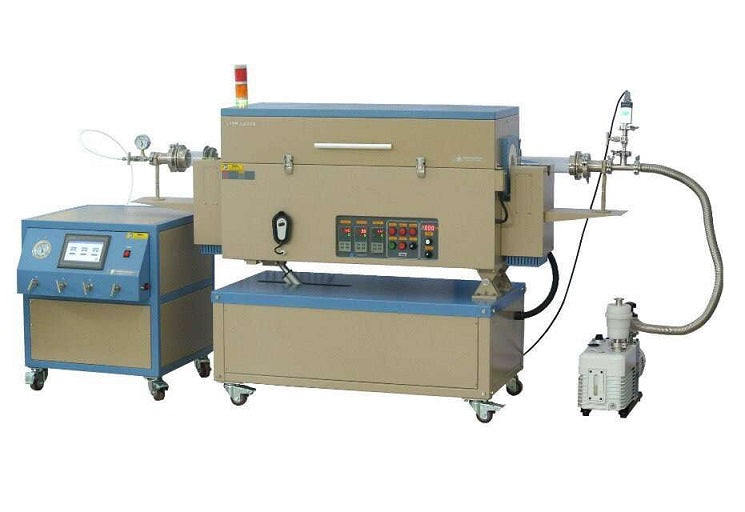

OTF-1200X-III-R5L-LVC4 è un forno tubolare CVD rotativo da 5" con 3 zone di riscaldamento e sistema di erogazione del gas a 4 canali di precisione. Il forno è progettato per il rivestimento di polvere di batteria sia anodica che catodica per le batterie di nuova generazione.
e rappresenta una fase intermedia economicamente vantaggiosa nel processo di upscaling dal laboratorio alla scala di produzione.
(Il numero di articolo è stato aggiornato da OTF-1200X-5L-R-CVD da marzo 2019)

Specifiche:
Costruzione del forno
  • Involucro a doppio guscio con tre ventole di raffreddamento
  • Isolamento in fibra di allumina ad alta purezza per la massima efficienza energetica
  • DC Ingranaggio Il motore aziona il tubo al quarzo con velocità variabile da 0 a 10 giri/min.
  • Il forno può essere inclinato elettricamente fino a 30°.
  • Il coperchio diviso in due consente un raffreddamento più rapido e un facile utilizzo.
  • Tutti i componenti elettrici sono riconosciuti UL o Met e sono pronti a superare qualsiasi test di sicurezza in tutto il mondo.
Lunghezza della zona di riscaldamento
  • Tre zone: (600 mm, 24" in totale)
    • Zona 1: 150 mm (6")
    • Zona 2: 300 mm ( 12")
    • Zona 3: 150 mm ( 6")
  • Zona a temperatura costante: 450 mm entro +/- 2 ºC se due zone sono alla stessa temperatura.
Tubo di lavorazione e flangia
  • Tubo di quarzo fuso (uno è incluso)
  • Dimensioni: 130 mm O.D. x 120 mm I.D. x 1200 mm L + 60 OD mm due estremità)
    • Fare clic sulle immagini sottostanti per vedere i dettagli del tubo di lavorazione del forno
          Quattro lame di miscelazione                         Dimensioni
  • Una coppia di flange di tenuta SS da 130 mm con valvole a spillo e connettore gas girevole sono inclusi
  • Su richiesta, è disponibile un tubo diritto al quarzo o in acciaio SS310 da 60 OD.
Raccordi per gas

Raccordo di ingresso: Connettore push-in a gomito per tubo da 6 mm di diametro esterno; Raccordo di uscita: Connettore a gomito a pressione per tubo da 12 mm O.D.

Temperatura di lavoro max. Temperatura di lavoro

  • 1100°C per il funzionamento continuo

  • 1200°C Max per < 1 ora
Controllo della temperatura
  • Sono inclusi tre regolatori di temperatura programmabili per controllare tre zone di riscaldamento in modo indipendente
  •  precisione della temperatura: +/- 1°C
  • Tre Tipo Omega K 3 mm OD x 6" L incluso

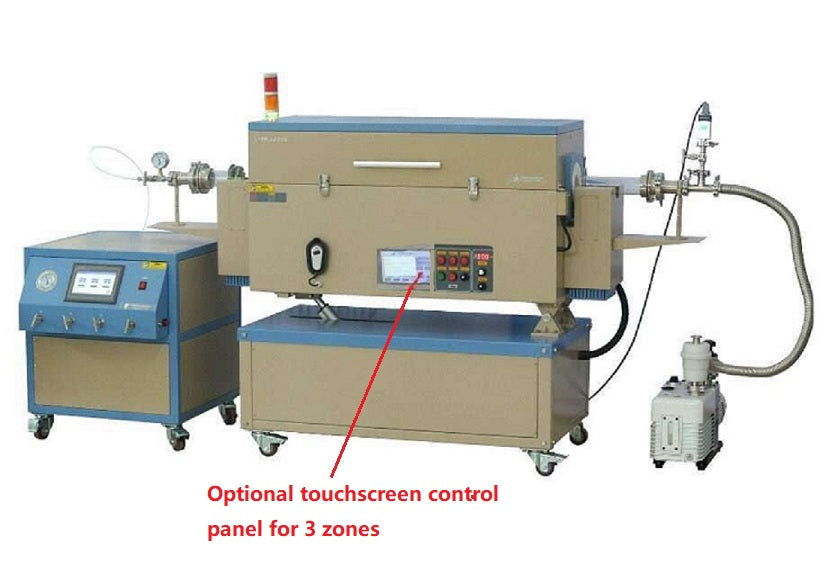

  • Il pannello di controllo touch screen è disponibile su richiesta al costo aggiuntivo di 600 dollari, vedi foto a sinistra.
Velocità di rotazione del tubo
0 - 10 RPM variabile
Angolo di inclinazione del forno
0 - 30°
Pressione della camera
10-2 torr
 Rendimento di produzione
 2 kg per lotto
Vuoto e filtri
  • Una pompa per vuoto meccanica per impieghi gravosi con Scarico Il filtro è incluso
  • È inclusa una trappola per il vuoto a freddo per evitare che il CVD contamini la pompa del vuoto.
  •
Sistema di erogazione del gas
  • Il sistema di miscelazione ed erogazione del gas di precisione a quattro canali con touch screen è incluso per 1-4 tipi di gas CVD.
  • Nota: se il sistema utilizza gas infiammabili, deve essere collocato in una cappa di aspirazione con un rilevatore di gas adeguato. È necessario ottenere l'approvazione da parte del personale addetto alla sicurezza.
 Alimentazione
 4 KW Max
 Tensione
 208 - 240VAC, monofase, (è richiesto un interruttore da 30 A), 50/60Hz
 Garanzia e certificato Garanzia limitata di un anno (le parti consumabili come i tubi di lavorazione, gli o-ring e gli elementi riscaldanti non sono coperti dalla garanzia; le sostituzioni sono disponibili nei prodotti correlati riportati di seguito).
Computer portatile, software e controllo (opzionale)
  • Laptop nuovo di zecca con Microsoft Windows 10 e Microsoft Office 2013 (30 giorni di prova gratuita) per l'uso immediato.
  • Sistema di controllo della temperatura basato su Labview (EQ-MTS01) consente agli utenti di modificare i profili di temperatura, gestire le ricette di trattamento termico e registrare e tracciare i dati per i forni MTI.
  • Il telecomando wireless offre un raggio d'azione fino a 300 metri.
  •
Conformità
  • Certificazione CE
  • La certificazione NRTL (UL61010) o CSA è disponibile a pagamento.
 Dimensioni del forno
Con coperchio aperto Con coperchio chiuso
Inclinazione A 0° 34° 0° 34°
Lunghezza 60" 60" 60" 60"
Larghezza 35" 35" 24" 24"
Altezza 66.5" 74" 58" 68"








 Peso netto
  130 kg
 Peso e dimensioni di spedizione
  • 600 libbre
  • 48 "x40 "x80"
Video sul funzionamento


Note applicative

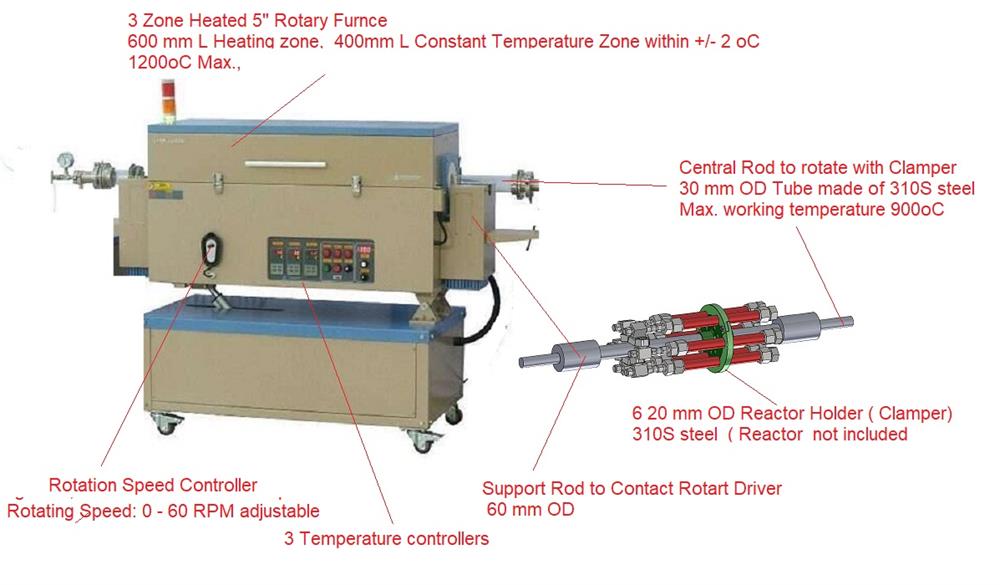

  • L'alimentazione e la lavorazione continua possono essere realizzate con l'impiego di un giunto girevole a tenuta di fluido magnetico in linea con l'alimentatore volumetrico e il forno rotativo. Si prega di vedere il diagramma di montaggio e il video qui sotto.

Avvertenze
  • Il forno a tubi con tubo di quarzo è progettato per l'uso sotto vuoto e a bassa pressione < 0,2 bar / 3 psi
