MTI  |  SKU: OTF-1200X-VIII-100

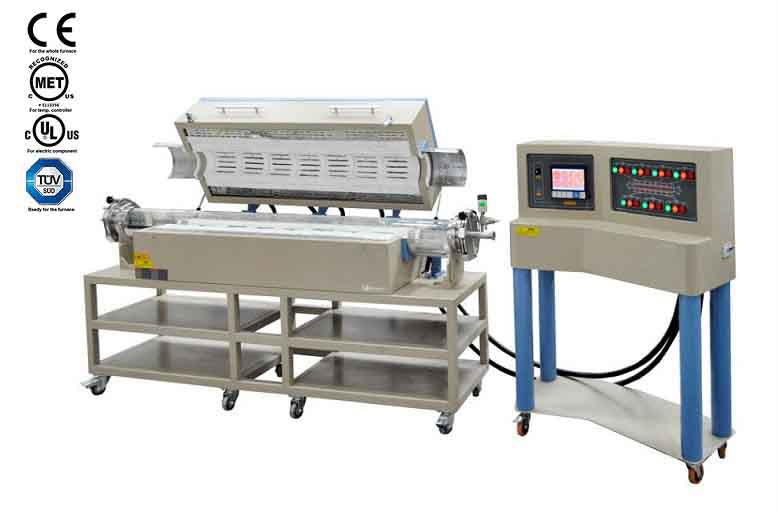

Forno tubolare a 8 zone 1100C max 4" OD con pannello di controllo della temperatura touch screen - OTF-1200X-VIII-100

€0,00

Consegna e spedizione nell'UE

Nel preventivo aggiungeremo i costi di spedizione, assicurazione e sdoganamento.

Forno tubolare a 8 zone 1100C max 4" OD con pannello di controllo della temperatura touch screen - OTF-1200X-VIII-100

MTI

OTF-1200X-VIII-80 è un forno di Forno a otto zone da 3" ID  con un'unità di controllo della temperatura separata con touch screen e una temperatura di lavoro massima di 1100oC. Questo forno a otto zone può creare un gradiente termico a gradini o una lunga zona a temperatura costante fino a 60" entro +/- 0,5ºC regolando la temperatura delle sette zone. Il forno è installato con un tubo di quarzo da 100 OD x 92 ID x 2700 mm L (mm) e una flangia a tenuta stagna; può inoltre accettare vari tubi di lavorazione da 1" a 4".

SPECIFICHE:
  Struttura del forno
  • Cassa in acciaio a doppio strato con raffreddamento ad aria per garantire una temperatura superficiale del forno < 60 °C
  • Isolamento in allumina fibrosa ad alta purezza a risparmio energetico.
  • Elemento riscaldanteAlta qualità Lega Fe-Cr-Al drogata con Mo
  • Camera di riscaldamento da 86" di lunghezza x 5,5" di diametro con 8 zone di riscaldamento e 8 coppie termiche integrate per accettare tubi di lavorazione da 1" a 4" di diametro x 2700 mm di lunghezza
  • Il coperchio divisibile viene sollevato e chiuso da una coppia di robuste molle ad aria compressa per facilitare la sostituzione dei tubi.

Alimentazione e tensione
  • CA 208-240V monofase, 50/60 Hz
  • 9 KW Max. (è necessario un interruttore da 50 A)
  • Il cavo per le polveri è incluso senza spina
  • Nota: se si utilizza un pannello di alimentazione trifase da 208 V, è necessario un interruttore da almeno 30 A. 30A
 Temperatura continua
  •  1100 °C sotto gas fluente
  •  1000 °C sotto vuoto < 1 torr
  •  1000 °C sotto vuoto < 1 torr
 Max. Velocità di riscaldamento
        <= 10   °C /min
Tubo di quarzo &
Posizionamento del blocco termico
  • Tubo di quarzo: 100 OD x 92 ID x2700 L mm
  • Sono inclusi due blocchi termici in allumina fibrosa, che devono essere posizionati su due estremità del tubo interno (fare clic sull'immagine in basso a destra).

Flangia per il vuoto

  • Una coppia di flange per il vuoto in acciaio inox è inclusa con una flangia di montaggio rapido (un morsetto esterno per una rapida installazione) senza raffreddamento.
  • Il montaggio personalizzato è a richiesta del cliente (solo 1/4NPT, senza valvola).


Zona di riscaldamento
  • Otto zone di riscaldamento indipendenti:
    Lunghezza zona di riscaldamento sinistra e destra: 200 mm ciascuna e lunghezza della zona di riscaldamento restante 150 mm ciascuna
  • Lunghezza totale della zona: 60" (1500 mm) (compresi i distanziali tra le zone di riscaldamento)
  • Max. Zona a temperatura costante 60" ( 1500 mm ) se 8 zone riscaldate alla stessa temperatura (entro +/- 5°C)


Regolatori di temperatura


  • Un termoregolatore digitale touch screen incorporato in un'unità separata, in grado di controllare sette zone di riscaldamento in modo indipendente.
  • Ogni canale è controllato automaticamente da PID e salva 10 programmi; ogni programma ha un massimo di 30 segmenti. 30 segmenti
  • Protezione integrata contro il surriscaldamento e la rottura della termocoppia.
  • Precisione della temperatura di +/- 1 ºC.
  • Otto termocoppie di tipo K (una per ogni zona).
  • Porta di comunicazione RS485 integrata. e software incluso,
  • Il forno può essere gestito da PC (ordinare il PC separatamente)..
  •
 Peso netto
  •  Forno con tavolo di supporto: 450Kg
  •  Controllore: 92 kg
Peso e dimensioni di spedizione
  •  Forno con tavolo di supporto: TBD
  •  Controllore: 300 lbs; 48 "x 40'' x 63"
 Garanzia
 Garanzia limitata di un anno per le parti elettriche. (Le parti di consumo, come i tubi di lavorazione, gli o-ring e gli elementi riscaldanti, non sono coperti dalla garanzia; si prega di ordinare i ricambi ai prodotti correlati qui sotto).
Conformità
  • Certificazione CE
  • Il forno è pronto a superare la certificazione NRTLo CSA con un costo aggiuntivo.
Peso e dimensioni di spedizione
  TBD
  • I forni tubolari con tubi in quarzo/mullite sono progettati per l'uso sotto vuoto e a bassa pressione < 0,2 bar
  • Attenzione: È necessario installare un regolatore di pressione a due stadi sulla bombola del gas per limitare la pressione a meno di 3 PSI per un funzionamento sicuro. Fare clic qui per imparare l'installazione di un regolatore di gas.
  • * Le pressioni del vuoto possono essere utilizzate in sicurezza solo fino a 1000°C
  • Ta portata dei gas deve essere limitata a<200 SCCM (o 200ml/min) per ridurre gli shock termici alla provetta
Istruzioni per il controllo della temperatura
