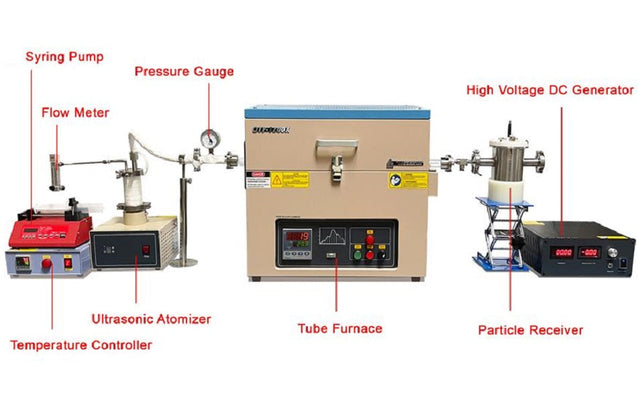

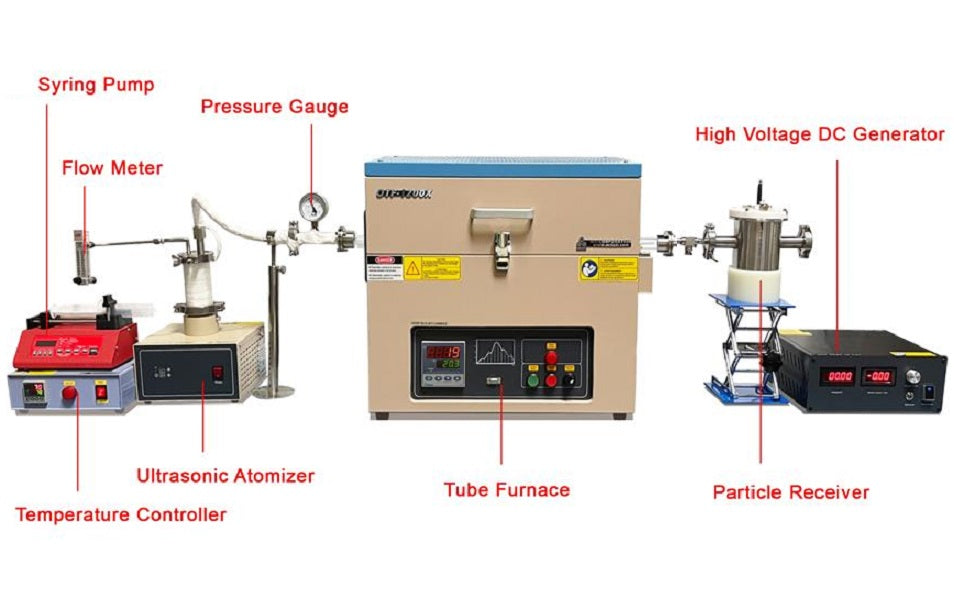

Caratteristiche del sistema
|
- Generazione di aerosol: Il gorgogliatore a ultrasuoni da 1,7 MHz è in grado di far "evaporare" la soluzione target senza generare alcun calore. Un tubo a T allungato, avvolto da un nastro riscaldante e collegato in linea con un gorgogliatore a ultrasuoni, può impedire al liquido di condensazione di fluire nel forno a tubi e favorire la generazione di aerosol.
- Decomposizione termica: Il forno a tubi può essere riscaldato fino a un massimo di 1200 C. Facendo passare il flusso di aerosol attraverso la zona di cottura regolata dalla temperatura e dalla portata, possono avvenire processi chimici e fisici.
- Raccolta di nanopolveri: un precipitatore elettrostatico (1,2 L, fino a 30 kV) può raccogliere efficacemente le nanoparticelle dal flusso del gas di trasporto.
|
Forno a tubo -
Decomposizione termica
|
Tensione e potenza |
- Monofase, 208V~240V CA, 50/60 Hz (è necessario un interruttore da 30A)
- Max. 3 kW
|
| Temperatura di lavoro |
- 1100°C continua
- 1200°C Max. < 1 ora
|
| Max. Velocità di riscaldamento/raffreddamento |
|
Zona di riscaldamento e
Uniformità di temperatura |
- Lunghezza totale della zona di riscaldamento 12
- 3" ( ± 1 °C ) zona di riscaldamento con la migliore uniformità termica.
|
Elementi di riscaldamento
|
- Lega Fe-Cr-Al drogata con Mo
|
Regolatore di temperatura
|
- Controllo automatico PID, 30 segmenti programmabili per un controllo preciso della velocità di riscaldamento, della velocità di raffreddamento e del tempo di permanenza.
- L'allarme di sovratemperatura e la protezione incorporati consentono il funzionamento senza operatore.
- Controllo della temperatura di ± 1 ºC al processo di dimora.
- Porta di comunicazione RS485.
|
| Tubo di elaborazione |
- Tubo di quarzo fuso di alta qualità è incluso per il funzionamento a 1200C.
- (I.D.: 21 mm x OD: 25 mm x 1200 mm di lunghezza).
|
| Flange e raccordi |
- Flangia sinistra: Attacco rapido KF25
- Flangia destra: Attacco rapido KF25
|
Generazione di aerosol
|
Generatore di ultrasuoni
|
- Contenitore per liquidi in acciaio inox 316 dotato di un anello di tenuta in fluoropolimero e di un nastro riscaldante
- Generatore di ultrasuoni da 1,7 MHz installato con una base in PEEK
- 3 livelli di potenza (basso = "1", velocità di iniezione del liquido = 0,2 mL/min), (medio = "2", velocità di iniezione del liquido = 0,4 mL/min), (alto = "3", velocità di iniezione del liquido = 0,6 mL/min). Per ottenere un'elevata qualità di nebulizzazione, la velocità della pompa a siringa deve corrispondere al livello di potenza in uscita.
- 7 livelli di impostazione del tempo (spia "Out"), "1" = nessuna temporizzazione limitata, "2" = 30 min, "3" = 60 min, "4" = 90 min, "5" = 120 min, "6" = 150 min, "7" = 180 min.
- Dimensione delle gocce: < 10 micron, che dipende dalla viscosità della soluzione, dalla frequenza degli ultrasuoni e dalla velocità del gas.
- È possibile impostare la modalità continua e la modalità temporizzata.
- I morsetti rapidi consentono di rimuovere facilmente i componenti per la pulizia o di adattare il dispositivo con semplici collegamenti all'alimentazione del gas.
|
Pompa a siringa digitale
|
- Contiene siringhe piccole o grandi fino a 60 ml
- Pompa ininterrottamente fino all'arresto della pompa
- La velocità di infusione può essere modificata durante il pompaggio
- Memorizza le impostazioni precedenti all'accensione
- La modalità di interruzione dell'alimentazione consente al microinfusore di continuare a pompare dopo un reset
- Velocità di pompaggio massima di 25 mL/min con una siringa da 60 mL
- Unità di velocità di infusione selezionabili: mL/ora, µL/ora, mL/min, µL/min
- Infonde solo non preleva, non fissa il volume e non dispone di un'interfaccia con il computer
- Una pompa a siringa per infusione con un Siringa di vetro riscaldabile è disponibile a un costo aggiuntivo
|
Misuratore di flusso
|
- È incluso un flussometro galleggiante da 0-1000 ml/min per controllare la portata del gas di trasporto.
- Il misuratore di portata massica è opzionale a un costo aggiuntivo. (EQ-MFC-GFC-LD)
|
| Raccolta di nanopolveri |
|
- Alimentazione ad alta tensione con ingresso a 24VDC fino a 30KV, 30 W Consumo massimo di energia
- Voltmetro e misuratore di corrente digitali
- La tensione e la corrente di uscita possono essere impostate tramite le manopole sul pannello frontale e lette dal display digitale.
- Modalità di funzionamento a corrente costante/tensione costante
- Circuito di protezione dall'arco elettrico incorporato
|
Precipitatore elettrostatico

|
- Fino a 30 kV e 1 mA.
- Un morsetto rapido e una flangia KF25 consentono l'accoppiamento rapido al tubo di lavorazione del forno.
- Un'altra porta KF25 è integrata nel collettore per collegare la pompa del vuoto (la pompa del vuoto è necessaria, ma non è inclusa nella confezione standard).
- Le piastre in PTFE sono installate sulla parte superiore e inferiore per isolare gli elettrodi ad alta tensione.
- Uscita gas da 12 mm incorporata.
- L'asta dell'elettrodo è a forma di croce e aumenta la superficie rispetto agli elettrodi cilindrici.
- I supporti regolabili mantengono il collettore in piano rispetto alla vasca del forno.
- Design a doppio strato, vedere l'immagine a sinistra.
|
|
|
| Dimensioni complessive |
 (Clicca sulla foto per maggiori dettagli)
|
|
Dimensioni e peso di spedizione
|
|
|
Garanzia
|
- Garanzia limitata di un anno del produttore con assistenza a vita (le parti consumabili come il rivestimento del forno, i tubi di lavorazione e gli O-ring non sono coperti dalla garanzia; si prega di ordinare i ricambi per i prodotti correlati qui sotto).
|
Laptop, software e controllo WiFi (opzionale)
|
