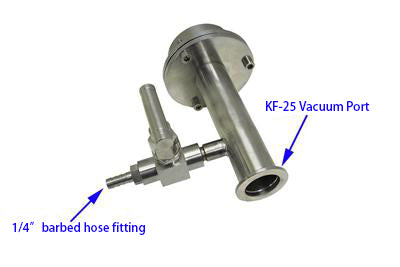

Flangia laterale destra con porta KF-25 e raccordo per tubo flessibile spinato da 1/4" per tubo da 4" - EQ-FL-101KF25-FT(R)

Questo è il lato destro del gruppo di sigillatura intelligente per il forno a vuoto per sigillare un'estremità del tubo OD 100-102 mm ( 4") senza saldature e incollaggi.

  SPECIFICHE

Struttura
Caratteristiche	Sigillatura del tubo mediante il serraggio delle viti sulla flangia senza saldature e colla. Realizzato in acciaio inox (SS304) con doppio O-ring in silicone per alte temperature su ciascuna flangia. Eccellente per qualsiasi tipo di tubo: ceramica, vetro, quarzo e acciaio. Livello di vuoto: 10-5 torr per pompa molecolare e 10-2 torr con pompa meccanica
Descrizioni	Un'estremità della flangia è dotata di una valvola a spillo spinata, un passante da 1/4" per l'inserimento della termocoppia e una valvola da 1/8 NPS installata. Manometro meccanico. (se avete bisogno di  Vacuometro digitale compatto si prega di scegliere tra le opzioni del prodotto con un costo aggiuntivo. Se non avete bisogno del vacuometro, vi preghiamo di comunicarcelo al momento dell'ordine, possiamo toglierlo, ma senza alcuna detrazione di prezzo).  Un'altra flangia terminale ha una porta KF25 con valvola a spillo spinata. Potrebbe essere necessario Valvola ad angolo KFD25 prima di collegare la porta del vuoto alla pompa del vuoto. Scegliere la valvola angolare KF25 tra i prodotti correlati qui sotto. Sigillare il tubo stringendo le viti sulla flangia senza saldare o incollare. Il gruppo di tenuta del vuoto con diametro di 1/4" si collega al tubo di gomma da 1/4". Progettato per MTI Forno tubolare al quarzo da tavolo OTF-1200X. Eccellente per qualsiasi tipo di tubo: ceramica, vetro, quarzo e acciaio.
Video di installazione
Dimensioni	Clicca per ingrandire
Attenzione	È necessario posizionare un blocco di tubi refrattari davanti alla flangia. (vedi foto sotto) per evitare che le radiazioni termiche fondano l'O-ring in silicone. È possibile ordinare un blocco ceramico nei prodotti correlati. Non serrare eccessivamente le tre viti esagonali sulle flange per evitare incidenti di sovrapressione. La coppia di serraggio consigliata è di 35~40 pollici-libbre. Per motivi di responsabilità, MTI non raccomanda né approva l'uso di gas tossici, infiammabili o corrosivi con i nostri gruppi flangiati. Per qualsiasi dubbio, contattateci.
Opzionale	Fare clic qui per ordinare una flangia per vuoto di altre dimensioni.               Fare clic sull'immagine per ordinare Da KF40 a KF25  ase si ha bisogno della porta KF40
