Flangia di tenuta per acqua fredda per tubo da 3,5" (89 mm) di diametro - EQ-FG-89WC

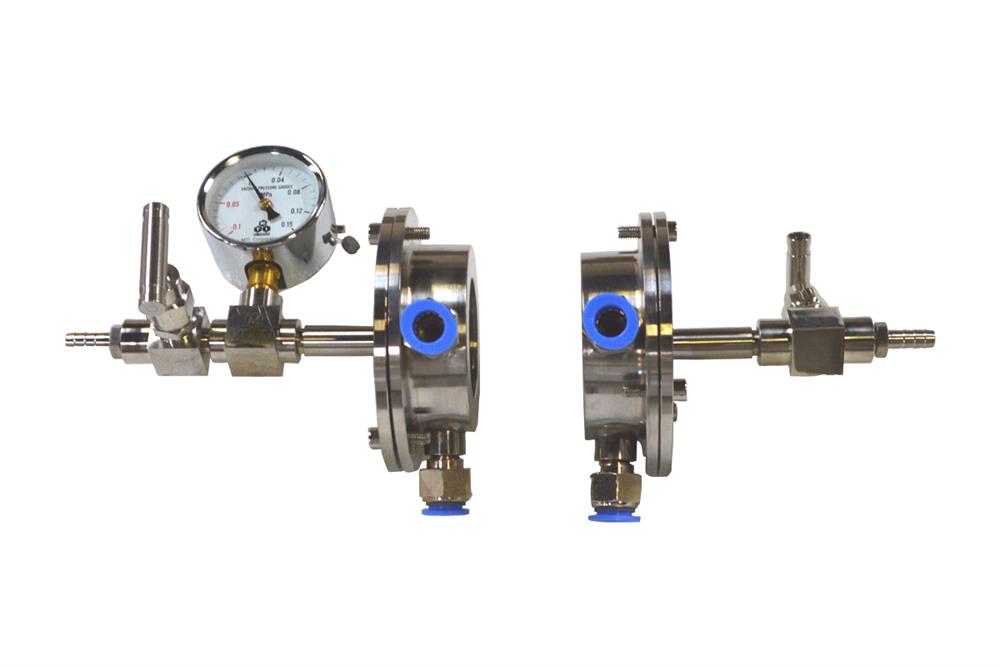

Si tratta di una coppia di flange di tenuta con valvola di raffreddamento ad acqua per tubi di lavorazione da 3,5" (89 mm di diametro). Se non è possibile utilizzare un blocco ceramico alle due estremità del tubo, è necessario utilizzare la camicia di raffreddamento ad acqua per mantenere la flangia fresca (altrimenti l'o-ring in silicone potrebbe danneggiarsi).

SPECIFICHE

Caratteristiche	Realizzato in acciaio inox con doppio O-ring in silicone per alte temperature sulla flangia.   Valvola a spillo in acciaio inox con raccordo spinato da 1/4". Attacco Push to Connect da 12 mm per il tubo dell'acqua.   Il kit di montaggio sigillerà un'estremità del tubo in ceramica e quarzo di diametro 89-91 mm ( 3,5"). Il vacuometro è installato su un lato della flangia. È possibile scegliere il lato sinistro, il lato destro o un set completo della flangia a scelta del prodotto. Nota: è possibile ordinare Refrigeratore d'acqua a ricircolo a temperatura controllata digitale con flusso di 16 l/min.per raffreddare la flangia e risparmiare acqua. (cliccare sull'immagine in basso a destra per ordinare)
Livello di vuoto	10E-2 torr da una pompa meccanica 10E-5 torr da una piccola turbopompa e 10-6 torr da una turbopompa ad alta velocità
Riscaldamento	È necessario posizionare un blocco di tubi refrattari davanti alla flangia (vedere l'immagine sotto) per evitare che le radiazioni termiche fondano l'O-ring in silicone. Fare clic sull'immagine in basso al centro per ordinare il blocco. Non serrare eccessivamente le tre viti esagonali sulle flange per evitare incidenti di sovrapressione. La coppia di serraggio consigliata è di 35~40 pollici-libbre. Per motivi di responsabilità, MTI non raccomanda né approva l'uso di gas tossici, infiammabili o corrosivi con i nostri gruppi flangiati. Per qualsiasi dubbio, contattateci.
Opzionale	Fare clic qui per ordinare un vuotometro digitale per un controllo preciso del vuoto fino al 10-4 torr Per le applicazioni CVD, scegliere un vacuometro anticorrosivo (fare clic sull'immagine in basso a sinistra 2). È possibile scegliere le varie estremità del raccordo come opzioni (cliccare qui per ordinare separatamente) È possibile ordinare un flussometro per controllare il flusso di gas. È possibile ordinare un supporto per la flangia per evitare la rotazione del tubo (foto sotto a destra).
Note applicative	La temperatura massima di esercizio del forno è di 1100ºC senza blocco termico.  Se la temperatura di lavoro del forno è > 1100ºC, si consiglia di utilizzare un blocco termico.  Utilizzare sempre un refrigeratore d'acqua a ricircolo (vedere il prodotto correlato qui sotto) per risparmiare acqua e proteggere
Opzionale	( Fare clic sull'immagine per scegliere flange di altre dimensioni) Pompa per vuoto e stazione per alto vuoto
