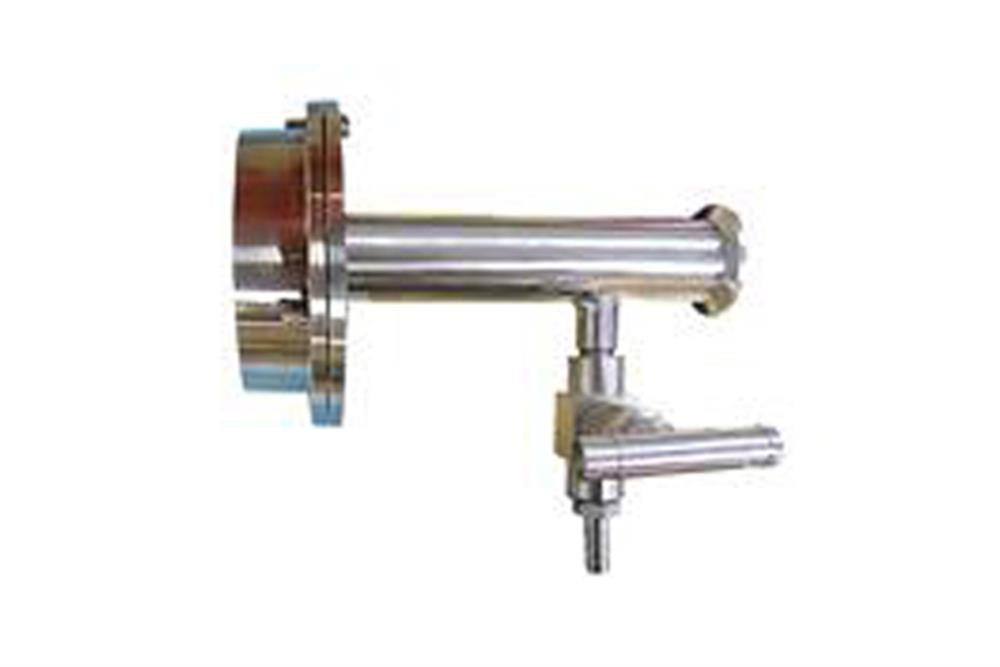

Flangia di tenuta a vuoto laterale destra per tubo da 3" con porta KF-25 - FL-76-KF25R

Questo è il lato destro del gruppo di tenuta intelligente per tubi da 3". vuoto per sigillare un tubo da 76 +/- 1,0 mm. senza saldature e incollaggi.

SPECIFICHE

Pacchetto incluso	Una flangia, un anello di tenuta in acciaio, due O-ring in silicone per alte temperature ( 300oC Max.) e tre viti
Struttura
Caratteristiche	Sigillatura del tubo mediante il serraggio delle viti sulla flangia senza saldature e colla. Realizzato in acciaio inox (SS304) con doppio O-ring in silicone per alte temperature su ciascuna flangia. Livello di vuoto: 10E-2 torr da una pompa meccanica 10E-5 torr con una piccola turbopompa e  10-6 torr da una turbopompa ad alta velocità
Descrizioni	Flangia laterale destra da 3 pollici  Questa flangia ha un attacco KF25 con una valvola a spillo spinata. Potrebbe essere necessario Valvola ad angolo KFD25 prima di collegare la porta del vuoto alla pompa del vuoto. Scegliere la valvola angolare KF25 tra i prodotti correlati qui sotto. Sigillare il tubo stringendo le viti sulla flangia senza saldare o incollare. Progettato per MTI OTF-1200X Forno tubolare al quarzo da tavolo. Eccellente per qualsiasi tipo di tubo: ceramica, vetro, quarzo e acciaio.
Opzioni	È possibile scegliere le varie estremità del raccordo come opzioni (fare clic qui per ordinarle separatamente). È possibile ordinare un supporto per la flangia per evitare la rotazione del tubo (immagine in basso a destra).
Video di installazione
Dimensioni	Clicca per ingrandire
Note	È necessario inserire un blocco di tubi refrattari davanti alla flangia (vedi foto sotto) per evitare che le radiazioni termiche fondano l'O-ring in silicone. È possibile ordinare un blocco ceramico nei prodotti correlati. Non serrare eccessivamente le tre viti esagonali sulle flange per evitare incidenti di sovrapressione. La coppia di serraggio consigliata è di 35~40 pollici-libbre. Per motivi di responsabilità, MTI non raccomanda né approva l'uso di gas tossici, infiammabili o corrosivi con i nostri gruppi flangiati. Per qualsiasi dubbio, contattateci.         clicca sull'immagine per scegliere altre dimensioni di flange
