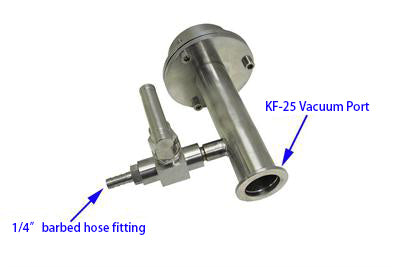

Flangia destra con attacco KF-25 e raccordo per tubo da 1/4" per tubo da 60 mm - EQ-FL-60KF25-FT(R)

Questo è il lato destro del gruppo di tenuta intelligente per un forno a tubi sottovuoto per sigillare un'estremità del tubo OD 60 mm senza saldature e incollaggi.

  SPECIFICHE

Struttura
Caratteristiche	Sigillare il tubo stringendo le viti sulla flangia senza saldare e incollare. Realizzato in acciaio inox (SS304) con doppio O-ring in silicone per alte temperature su ogni flangia. Eccellente per qualsiasi tipo di tubo: ceramica, vetro, quarzo e acciaio. Livello di vuoto: 10-5 torr da pompa molecolare e 10-2 torr da una pompa meccanica
Descrizioni	Un'estremità della flangia è dotata di una valvola a spillo spinata, di un passante da 1/4" per l'inserimento della termocoppia e di una valvola da 1/8 NPS installata. Manometro meccanico. (se è necessario  Vacuometro digitale compattosi prega di scegliere tra le opzioni del prodotto con un costo aggiuntivo. Se non avete bisogno di un vacuometro, vi preghiamo di comunicarcelo al momento dell'ordine, possiamo toglierlo, ma senza alcuna detrazione di prezzo).  Un'altra flangia terminale ha una porta KF25 con una valvola a spillo spinata. Potrebbe essere necessario una valvola ad angolo KFD25 prima di collegare la porta del vuoto alla pompa del vuoto. Scegliere la valvola angolare KF25 tra i prodotti correlati qui sotto. Sigillare il tubo stringendo le viti sulla flangia senza saldare o incollare. Il gruppo di tenuta del vuoto con diametro di 1/4" si collegherà con un tubo di gomma da 1/4". Progettato per MTI Forno tubolare al quarzo da tavolo OTF-1200X. Eccellente per qualsiasi tipo di tubo: ceramica, vetro, quarzo e acciaio.
Video di installazione
Dimensioni	Clicca per ingrandire
Attenzione	È necessario posizionare un blocco di tubi refrattari davanti alla flangia. (vedi foto sotto) per evitare che le radiazioni termiche fondano l'O-ring in silicone. È possibile ordinare un blocco ceramico nei prodotti correlati. Non serrare eccessivamente le tre viti esagonali sulle flange per evitare incidenti di sovrapressione. La coppia di serraggio consigliata è di 35~40 pollici-libbre. Per motivi di responsabilità, MTI non raccomanda né approva l'uso di gas tossici, infiammabili o corrosivi con i nostri gruppi flangiati. Per qualsiasi dubbio, contattateci.
Opzionale	Fare clic qui per ordinare una flangia per vuoto di altre dimensioni.                   Fare clic sull'immagine per ordinare Da KF40 a KF25  ase avete bisogno di una porta KF40
