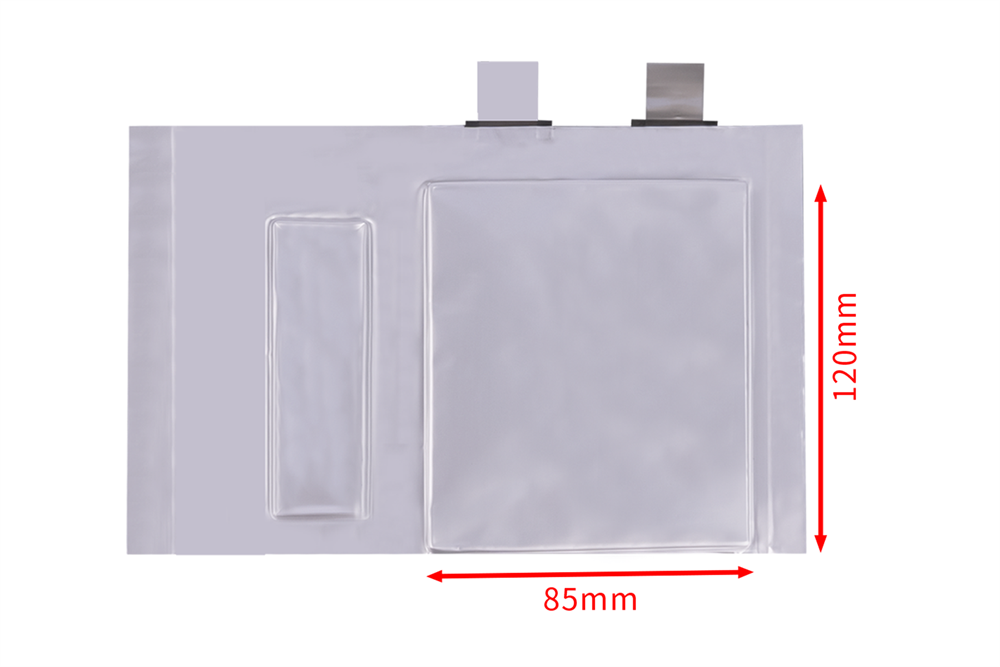

Dry 85120 Pouch Cell senza elettrolita (120 mm x 85 mm), 5Ah - DPC85120

Note:

• Per quanto riguarda il foglio di elettrodo di grafite, la porzione di materiale attivo è pari al 93,2% e la densità dell'area per il doppio lato è di 12,6 mg/cm2. La densità di compattazione è di 1,4 g/cm3.
• Per quanto riguarda la lastra dell'elettrodo LiFePO4 (LFP), la porzione di materiale attivo è del 95,4% e la desnità dell'area per il doppio lato è di 27 mg/cm2. La densità di compattazione è di 2,3 g/cm3.
• Per quanto riguarda la lastra elettrodica NCM523, la porzione di materiale attivo è del 95,5% e la densità dell'area per il doppio lato è di 23 mg/cm2. La densità di compattazione è di 3,3 g/cm3.

• Per quanto riguarda la lastra per elettrodi NFMO (NaNi1/3Fe1/3Mn1/3O2), la porzione di materiale attivo è del 95,5% e la densità dell'area per il doppio lato è di 28,6 mg/cm2. La densità di compattazione è di 2,8 g/cm3
• Per quanto riguarda la lastra per elettrodi al carbonio duro (Kuraray Type2), la porzione di materiale attivo è del 92% e la desnità dell'area per il doppio lato è di 12,68 mg/cm2. La desnità di compattazione è di 0,9 g/cm3

Procedure di test:

1. Riempimento dell'elettrolita con la quantità raccomandata nella camera stagna.
2. Primo invecchiamento: 45°C, tempo di formazione ? 15h in forno.
3. Condizioni di formazione: 25°C, 5 min di riposo; carica a corrente costante 0,02C; carica a corrente costante 0,1C; Pressa a caldo (es: MSK-131-HS8)
4. Secondo invecchiamento: 45°C, tempo di formazione ? 24h in forno
5. Analizzatore di batterie per la carica e la scarica.

Applicazione:

Questi prototipi di pouch cell possono essere utilizzati per confrontare diversi materiali elettrodici nella stessa struttura di cella, ma anche per studiare il riempimento, la distribuzione e la bagnatura dell'elettrolita.

Pertanto, i sistemi di imaging a scansione a ultrasuoni sono ottimi strumenti per studiare i progetti fondamentali di cui sopra.
