Cella di prova divisa con finestra in berillio (Be) per XRD e XAS in situ dell'elettrodo della batteria - EQ-STC-BEW

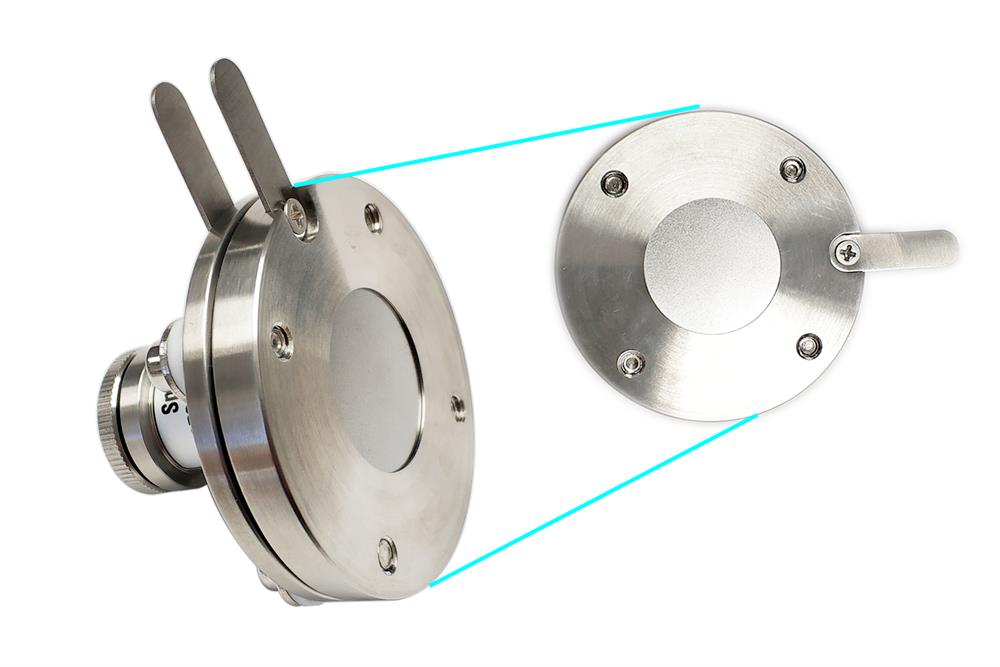

La cella di prova divisibile EQ-STC-BEW è dotata di una finestra al berillio (Be) di 35 mm di diametro. Berillio (Be) che consente l'analisi XRD in situ delle transizioni di fase del materiale della batteria durante i cicli di carica/scarica. Questa cella può ospitare elettrodi e separatori di varie dimensioni (19, 20 e 24 mm di diametro). È stata progettata per test di facile e rapido assemblaggio dei materiali elettrodici delle batterie ricaricabili.

MTI ha concesso il brevetto 2016205216261 per la Split Test Cell with Beryllium (Be) Window for In-situ XRD Analysis - EQ-STC-BEW da giugno 2016.

SPECIFICHE:

Caratteristiche	Caratterizzato da un Finestra in berillio (Be) quasi trasparente ai raggi X. Tale finestra è anche elettricamente conduttiva e consente quindi l'analisi XRD in situ. per i materiali degli elettrodi durante i cicli di carica/scarica delle celle o in varie condizioni di temperatura. È incluso un supporto gratuito per regolare l'altezza della cella split in modo da adattarla alla migliore posizione di test. Per maggiori dettagli, fare clic sull'immagine a sinistra. (Altezza regolabile da 430 mm a 480 mm) Elettrolita a prova di corrosione Manicotto di guida in PTFE in grado di resistere fino a 250 ºC Sigillato da elettrolita resistente alla corrosione O-ring in PTFE Il design sottile consente il funzionamento all'interno della scatola a guanti Facile da assemblare, separare o pulire al termine di ogni esperimento Stessa funzionalità di "Cella a moneta Swagelok"ma con più opzioni di dimensioni per gli elettrodi
Componenti e materiali	Corpo e piastra di pressatura in acciaio inox Finestra in berillio (Be)  Manicotto in PTFE (Selezionare la dimensione del diametro interno del manicotto in PTFE in Opzioni prodotto: 19, 20 e 24 mm)  O-ring in PTFE Viti esagonali SS
Dimensioni	Altezza: 47 mm min. senza carico Diametro: 64 mm (diametro massimo senza carico) Lunghezza esposta al piombo: 12,6 mm Finestra in berillio (BE): 35 mm di diametro x 0,15 mm di spessore
Finestra di osservazione Be            Modello XRD Configurazione della cella	Berillio (BE) Finestra di osservazione che consente la penetrazione del fascio di raggi X Angolo di diffrazione XRD (2?) per manicotti con diametro interno di 20 e 24 mm: 5°~170°  Schema di diffrazione di SiO2 (10-10) (vedi foto a sinistra, dall'alto in basso: schema SiO2, SiO2 +) Una tipica configurazione di cella di prova split con dispositivo XRD (vedi immagine a sinistra)
Temperatura massima Temperatura di lavoro	250 ºC
Opzione dimensione del manicotto in PTFE	Manicotto in PTFE (bianco) attorno a un cuscinetto di pressatura in acciaio inox. Diametro interno del manicotto in PTFE: 19, 20 e 24 mm O.D. del manicotto in PTFE: 29 mm Scegliere uno dei due in Opzioni prodotto
Spessore massimo della cella Spessore della cella	Catodo + Separatore + Anodo: 5 mm
Avvertenze per l'installazione e il funzionamento (fare clic sulle immagini a destra per vedere i dettagli)
Istruzioni di montaggio
Note applicative	Per la spettroscopia Raman laser in situ, la lunghezza d'onda tipica utilizzata va dall'ultravioletto (244 nm~364 nm) al vicino infrarosso (785 nm~1064 nm). La finestra di osservazione Be che abbiamo utilizzato è quasi trasparente in questo intervallo di lunghezze d'onda. Per una migliore osservazione in situ, il materiale dell'elettrodo deve essere rivolto verso la finestra. è possibile utilizzare la pressa da laboratorio e lo stampo di pressatura a secco qui sotto per preparare un pellet di elettrodi invece di utilizzare un foglio di Al o di Cu rivestito di elettrodi. Opzionale: Acquistare un penna a vuoto per facilitare il posizionamento dei componenti
