Cella di prova divisa con finestra al quarzo per l'analisi Raman in situ - EQ-STC-RAMAN

Basata sul microscopio a LED Olympus, la cella di prova divisibile EQ-STC-RAMAN è stata progettata per l'analisi Raman in situ dei materiali delle batterie.

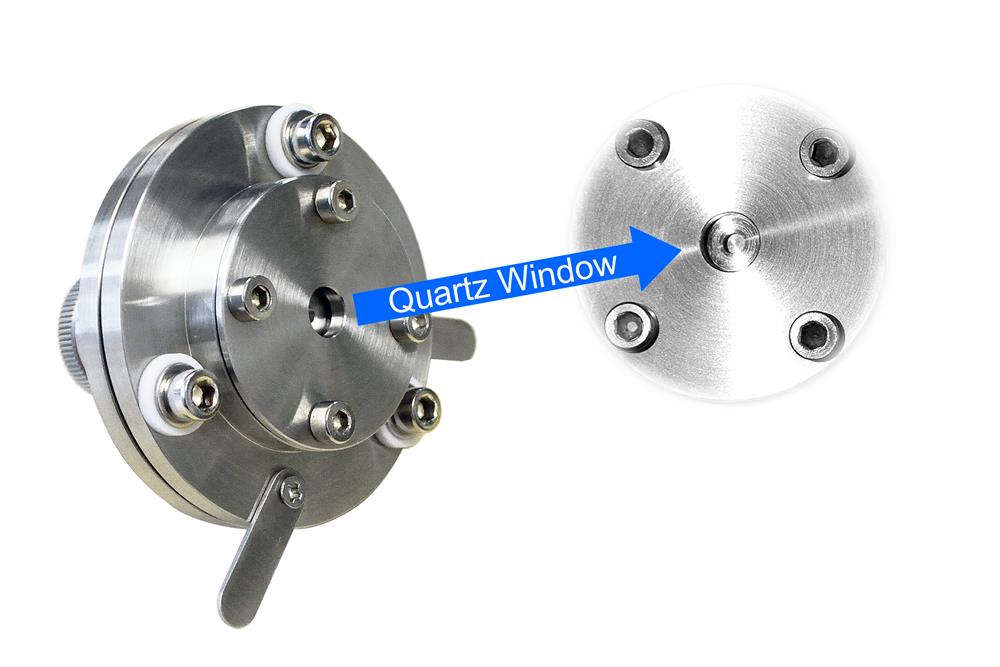

La finestra di quarzo di 8 mm di diametro sul fondo consente l'analisi Raman in situ del materiale della batteria durante la carica e la scarica.
Questa cella può accettare elettrodi e separatori di varie dimensioni (19, 20 e 24 mm di diametro) e testare gli elettrodi in modo semplice e rapido.
Nota: le celle di prova personalizzate (con rivestimento in Au) non sono restituibili e non sono sostituibili.
MTI ha concesso il brevetto 2016205216261 per la cella di prova split con finestra al quarzo - EQ-STC-RAMAN da giugno 2016.

SPECIFICHE:

Caratteristiche	Elettrolita a prova di corrosione Manicotto di guida in PTFE in grado di resistere fino a 250 ºC. Le dimensioni standard di 19, 20 e 24 mm sono incluse nella confezione. Su richiesta, sono disponibili anche altre dimensioni (ad es. 5, 10, 12 e 15 mm). La cella è ben sigillata da un elettrolita a prova di corrosione. O-ring in PTFE. Un distanziatore di 6 mm di altezza all'interno della cella di prova per premere sull'elettrodo ed evitare che si arricci. Abbastanza piccolo da poter essere inserito ed estratto da una scatola a guanti. Facile da separare e pulire dopo il test. Stessa funzionalità della "Swagelok Coin Cell", ma con più opzioni di dimensioni per elettrodi e separatori e dimensioni adeguate per la compatibilità con la scatola a guanti.
Materiale	Acciaio inox 316 Finestra al quarzo Manicotto in PTFE O-ring in PTFE, o-ring in FKM
Dimensioni	Altezza: 61 mm min. senza carico. Diametro: 70 mm (diametro massimo senza carico). Lunghezza esposta al piombo: 19 mm Finestra di quarzo: 18,3 mm (0,71") x 0,2 mm di spessore La sottile finestra di quarzo riduce al minimo la perdita di fotoni in ingresso e migliora l'efficacia di raccolta dei segnali dispersi. Si noti che la finestra di quarzo è fragile e si prega di fare attenzione a eventuali collisioni e graffi.
Finestra di osservazione al quarzo	Area di osservazione = 8,0 mm Dia. Finestra di osservazione in quarzo  Dimensione della finestra di quarzo = 18,3 mm di diametro.
Massima Temperatura di lavoro	250 ºC
Opzione dimensione del manicotto in PTFE	Manicotto in PTFE (bianco) attorno a un cuscinetto di pressatura in acciaio inox. Il manicotto in PTFE ha un diametro interno di 19, 20 e 24 mm. Su richiesta sono disponibili anche altre misure (ad es. D.I. 5, 10, 12 e 15 mm).
O-ring	O-ring O.D. I.D. Finestra di quarzo O-ring 15 mm 11 mm Anello O-ring di compressione della molla 24 mm 17 mm O-ring di contatto superiore/inferiore 38 mm 31 mm
Dimensione del bullone	Bullone Tipo Altezza della testa Diametro della testa Fissaggio superiore e inferiore a celle divise Esagono da 4 mm 5 mm 7,8 mm Fissaggio della finestra al quarzo Esagono da 3 mm 4,2 mm 6,8 mm
Opzionale	Contattateci per l'acquisto di manicotti in PTFE multipli o di diverse dimensioni. Il rivestimento anticorrosivo Au sull'interno della cella e sugli inserti è un'opzione. Si applica un sovrapprezzo di 396 dollari.
Spessore massimo della cella Spessore della cella	Catodo+separatore+anodo: 6 mm
Illustrazione dettagliata della cella di prova	(cliccare sull'immagine per ingrandirla)

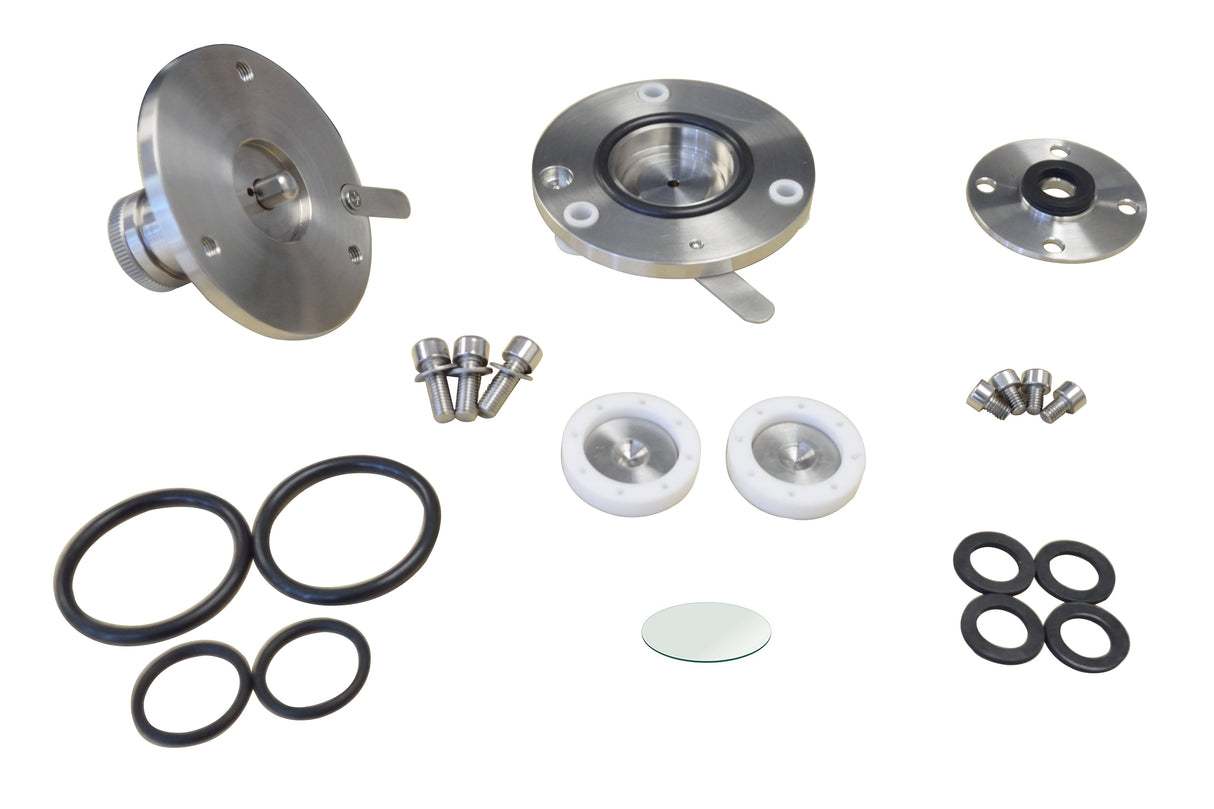

Avvertenze per l'installazione e il funzionamento (fare clic sulle immagini a destra per visualizzare i dettagli)	Nota: le prime due foto (a sinistra e al centro) mostrano ciò che è incluso nel tester per celle split.
Video dimostrativo su come effettuare la ricerca delle batterie con la cella sdoppiata

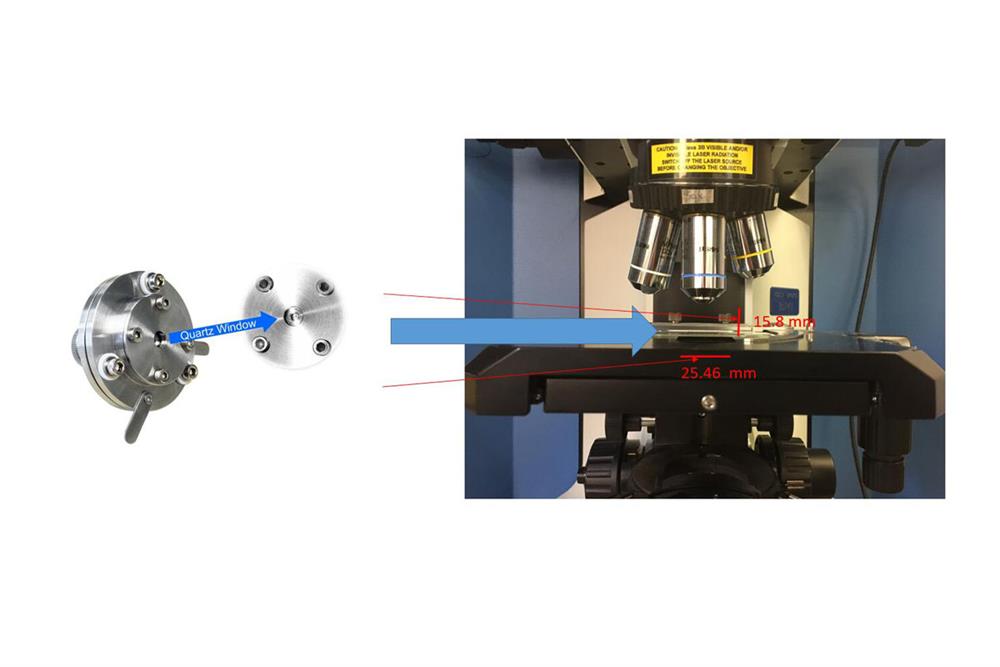

Note applicative	I bulloni e il cavo superiore si trovano sotto la faccia superiore e possono essere facilmente caricati al microscopio. Per la spettroscopia Raman laser in situ, la lunghezza d'onda tipica utilizzata va dall'ultravioletto (244 nm~364 nm) al vicino infrarosso (785 nm~1064 nm). La finestra di osservazione al quarzo che abbiamo utilizzato può fornire >80% di luce passante per questa gamma di lunghezze d'onda. Per una migliore osservazione in situ, il materiale dell'elettrodo deve essere rivolto verso la finestra. è possibile utilizzare la pressa da laboratorio e lo stampo di pressatura a secco qui sotto per preparare un pellet di elettrodi invece di utilizzare un foglio di Al o Cu rivestito di elettrodi. Opzionale: Acquistare un penna a vuoto per facilitare il posizionamento dei componenti.
