Analizzatore di batterie a 8 canali (6-3000 mA, 5V) con laptop, sensore di temperatura e software - BST8A3

Tensione

• 110 V CA, 50/60 Hz (standard)
• Versione 220V AC 50/60Hz disponibile su richiesta

Consumo di energia

• 300 W Max. in totale.

Corrente

• Gamma: 6 mA - 3.000 mA programmabile
• Precisione: ±(0,05% RD + 0,05% FS)
• Risoluzione: 0,01 mA

Tensione

• Gamma: 10 mV - 5V programmabile
• Precisione: ±(0,05% RD + 0,05% FS)
• Risoluzione: 0,1 mV

Campionamento dati

• Intervallo di tempo: 1 - 900s

Max. Cicli di misurazione

• 65535 cicli

Max. Passi di programma

• 400 passi

Mantenimento cella

• 8 supporti a molla placcati in oro con altezza regolabile per cilindri di misura o celle a moneta fino a 70 mm (H) (fare clic su un'immagine sotto 1-3 per ingrandirla).
• 8 morsetti per analizzatori di batterie in polimero con rilevatore di temperatura e cavo per il collegamento universale (compatibili con le celle a sacchetto e le celle cilindriche, fare clic sulle immagini 4 qui sotto).

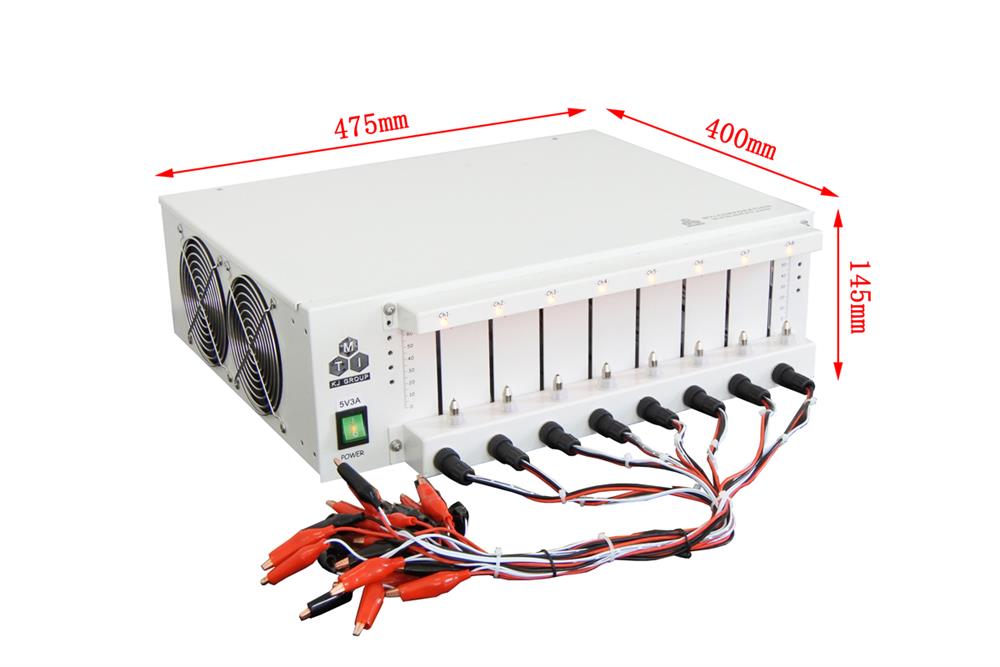

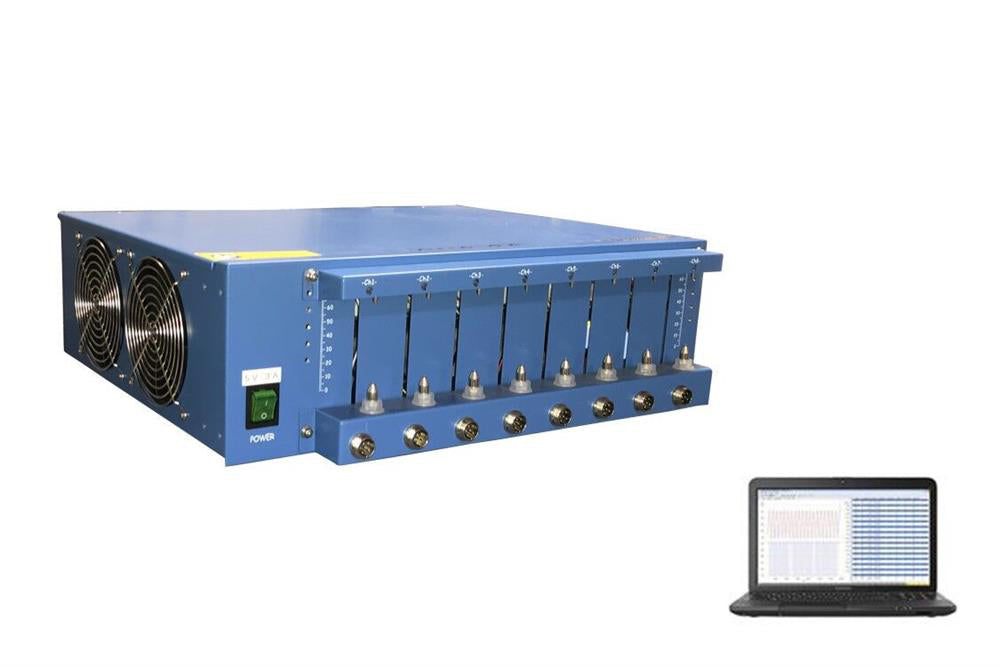

  Pic. 1  Figura 2 2Figura 3 3 Figura 4 4

Canali e modalità di test

• Carica: carica a corrente costante (CC), tensione costante (CV), carica a corrente costante e tensione costante (CC-CV)
• Scarica: scarica a corrente costante (CD), scarica a potenza costante (CP), scarica a resistenza costante (CR)
• Riposo
• Cicli
• Monitoraggio della temperatura

Programmi e software

• Il software in dotazione consente di impostare varie modalità di lavoro per valutare la capacità delle celle e il ciclo di vita di tutti i tipi di batterie ricaricabili.
• Le condizioni di soglia limitate includono tensione, corrente, tempo, capacità, pendenza negativa della tensione, ecc.
• Grazie alle finestre di monitoraggio in tempo reale e alle finestre integrate di grafici/dati, il processo di test può essere osservato in modo più diretto ed efficiente.
• Durante il test, il software fornisce istruzioni e avvisi di assistenza.
•
• Il software non è compatibile con altri analizzatori di batterie del marchio MTI.

Rapporti di prova e curve di analisi

• Il software può creare diversi grafici e curve in base alla definizione dell'utente. (curva tensione-tempo, curva corrente-tempo, curva capacità-tensione, curva capacità di carica/scarica, curva efficienza di carica/scarica, ecc.)
• I rapporti sui dati sono creati dal software in Formato Excel. Per esportare i dati è necessario installare una copia di MS Excel. L'utente può facilmente confrontare le prestazioni delle batterie testate nei canali sia visivamente che statisticamente.

Protezione e recupero automatico

• Se durante il test si verifica un'interruzione di corrente, il sistema spegne tutti i canali operativi. Una volta ripristinata l'alimentazione, il sistema riprenderà automaticamente i canali interrotti e garantirà il normale svolgimento del test, in modo che nessun caso perda dati.
• Limite superiore e inferiore di tensione; limite superiore e inferiore di corrente; limite superiore di capacità; limite superiore di potenza;

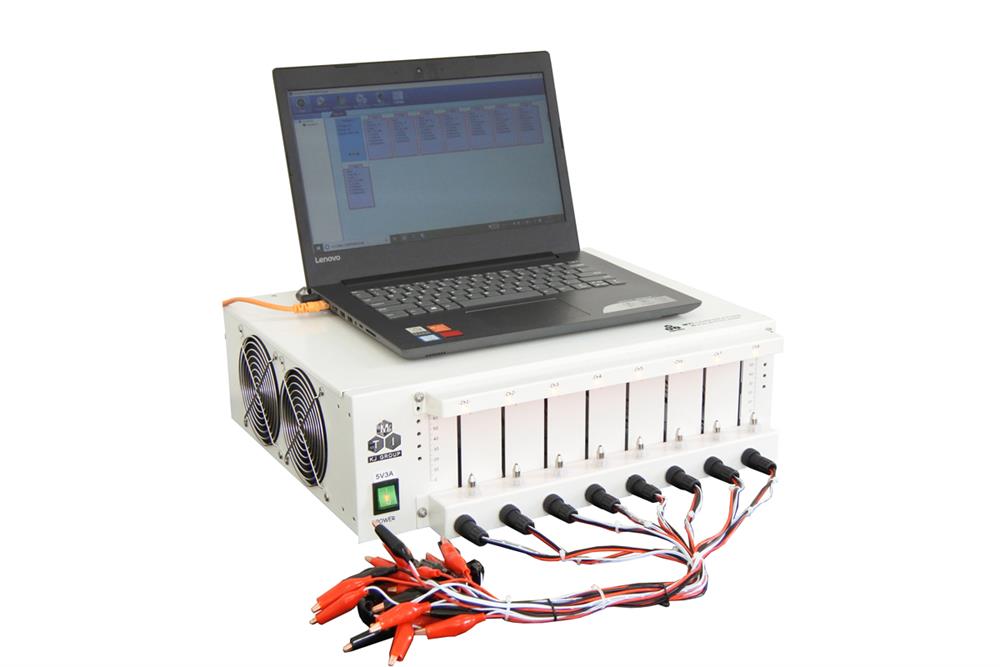

• Computer portatile nuovo di zecca (4GB RAM 128GB SSD) con MS Windows 10 e l'ultima versione del software di test è installato e calibrato per l'uso immediato.
• Avviso: Si consiglia vivamente di eseguire un backup immediato dei dati raccolti utilizzando un disco rigido esterno.
•

Conformità

• Certificazione CE
• La certificazione NRTL è disponibile su richiesta con un costo aggiuntivo

Note applicative

• I nuovi acquirenti devono acquistare il laptop con software installato per evitare problemi di installazione.
• Attenzione: Il tempo per lo schermo e la sospensione deve essere impostato su "MAI" nell'impostazione Power& Sleep del computer per evitare di causare la disconnessione dall'analizzatore di batterie.
