Sfera integratrice con spettrometro Il dispositivo viene utilizzato per misurare le proprietà delle sorgenti luminose - la loro durata, lo spettro e il valore delle caratteristiche.

Specificazioni

Misura delle proprietà delle sorgenti luminose

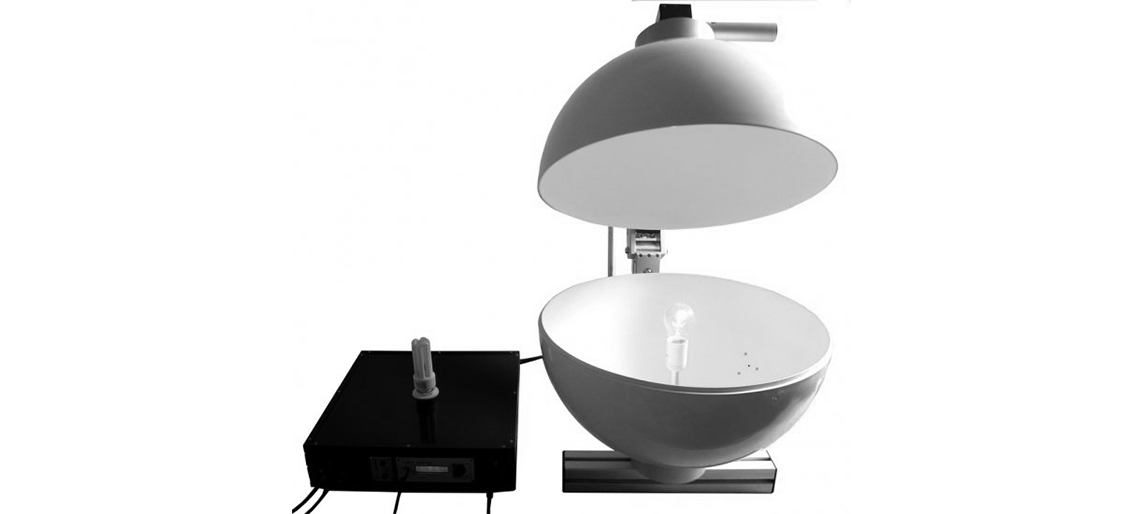

Il dispositivo è utilizzato per misurare le proprietà delle sorgenti luminose - durata, spettro e valore delle caratteristiche. È composto dalla sfera integratrice, dal sistema di controllo elettronico e dallo spettrometro. Il set è collegato a un PC tramite USB.

La sorgente di luce

La sorgente luminosa può essere collocata nella sfera (se si vuole testarne lo spettro) o sul sistema di controllo elettronico (per verificarne la durata).

Valori misurati:
valore efficace della corrente con una precisione di 1 mA,
valore efficace della tensione sulla sorgente luminosa con una precisione di 1 V
valore efficace della tensione di rete,
potenza attiva caricata dal carico con una precisione di 1 W
potenza reattiva caricata dal carico con una precisione di 1 var
cosΦ con un'accuratezza di 0,02°
temperatura nella sfera con una precisione di 0,5°C

In sincronia con ogni secondo periodo di tensione vengono raccolti 64 valori di:
tensione istantanea,
tensione sulla sorgente luminosa,
corrente che attraversa la sorgente.
In questo modo è possibile illustrare la tempistica della tensione e della corrente della sorgente.

Il dispositivo è dotato di un regolatore di fase incorporato, controllato da un PC. (Esiste la possibilità di spegnere il regolatore tramite cortocircuito).
Campo di regolazione: ogni 1% da 0% a 100%. È anche possibile collegare un regolatore esterno.

Per verificare la durata della sorgente luminosa, è possibile definire separatamente il tempo di spegnimento e di accensione della luce.
Per entrambi l'intervallo va da 0,2 s a 1000 h.
