MTI | SKU: GSL1800XIII60

Forno tubolare a tre zone 1800C (60 mm OD) con flange sotto vuoto e finestra al quarzo - GSL-1800X-60-III

Name: Forno tubolare a tre zone 1800C (60 mm OD) con flange sotto vuoto e finestra al quarzo - GSL-1800X-60-III
Brand: MTI
SKU: GSL1800XIII60
Availability: InStock

€0,00

Consegna e spedizione nell'UE

Nel preventivo aggiungeremo i costi di spedizione, assicurazione e sdoganamento.

Forno tubolare a tre zone 1800C (60 mm OD) con flange sotto vuoto e finestra al quarzo - GSL-1800X-60-III

MTI

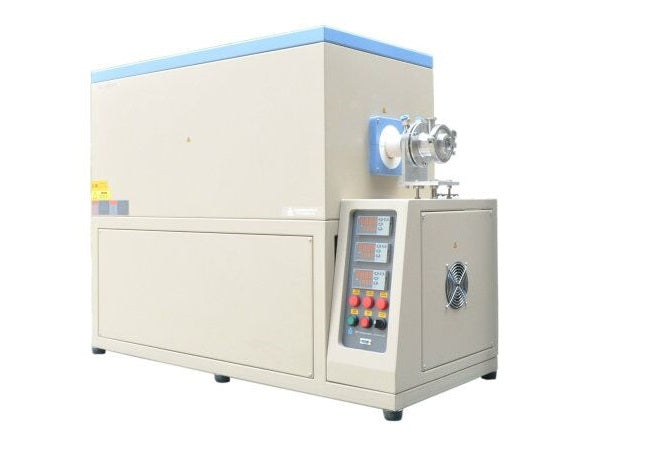

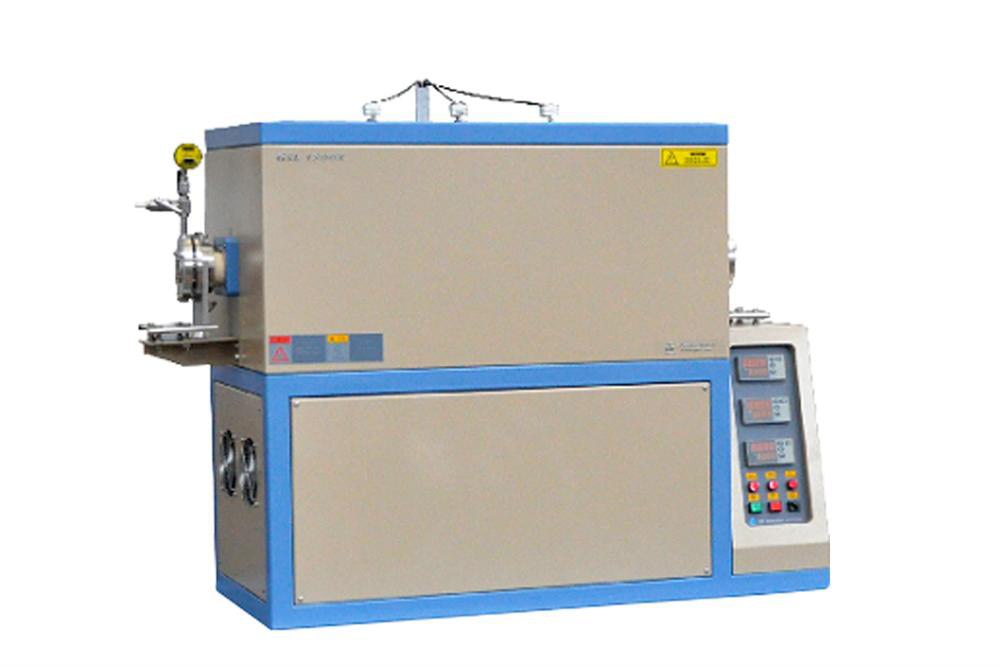

GSL-1800X-60-III è un forno tubolare a tre zone da 60 mm di diametro esterno con flangia di tenuta sotto vuoto e finestra al quarzo. finestra al quarzo da 30 mm di diametro. La zona di riscaldamento centrale ha una lunghezza di 220 mm, mentre le altre due zone hanno una lunghezza di 200 mm e sono controllate da tre termoregolatori digitali di precisione a 30 segmenti indipendenti. Tutte e tre le zone sono riscaldate da Kanthel-1900 di MoSi2 fino a 1800°C. Il forno a tubi può creare vari gradienti termici regolando le temperature delle tre zone. Si tratta di un eccellente forno progettato per lo studio della spettro Raman del materiale ad alte temperature.. inoltre, può essere utilizzato per la crescita di film epitassiali mediante CVD.

SPECIFICHE

Struttura del forno	Cassa in acciaio a doppio strato con due ventole di raffreddamento che assicurano una bassa temperatura superficiale L'isolamento fibroso YSZ è utilizzato come refrattario interno L'isolamento in allumina fibrosa di elevata purezza è utilizzato come refrattario esterno Flangia sottovuoto inclusa con finestra al quarzo da 30 mm. Il raggio laser può penetrare nel forno attraverso la finestra e il blocco termico in zaffiro.
Potenza	15 KW max (è necessario un interruttore da 75A) 8 KW per temperatura di lavoro normale
Tensione	AC 220V trifase
Temperatura massima Temperatura	Ogni zona: 1800 °C max. (< 2 ore) 1750 °C continui
Posizionamento del blocco termico
Elementi di riscaldamento	14 pezzi di elementi riscaldanti Kanthal - Super-1900 di grado MoSi2 installati
Velocità di riscaldamento/raffreddamento normale	5°C /min

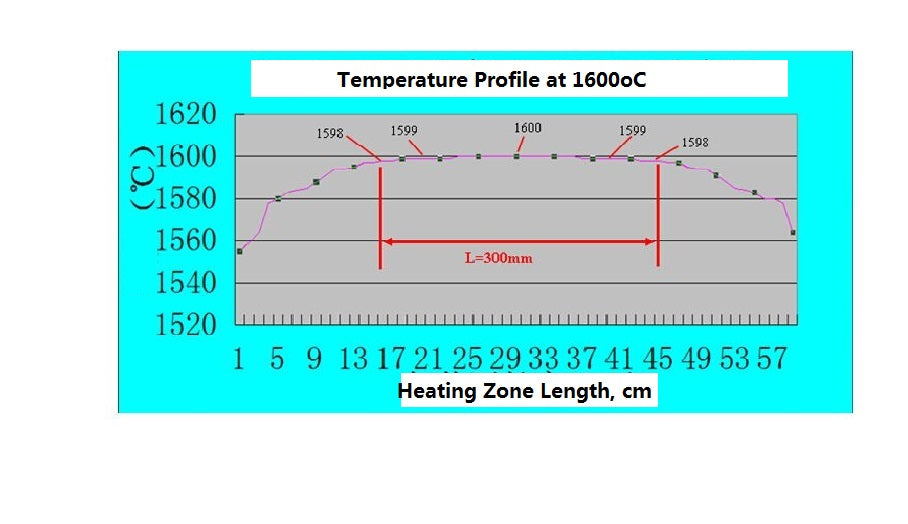

Lunghezza zona di riscaldamento	Tre zone: lunghezza totale: 610 mm (Z1 e Z3 = 195 Z2 = 220 mm) Zona a temperatura costante: 300 mm (se impostata a tre zone a 1600°C)
Uniformità di temperatura	+/- 5°C @ 1200°C nella zona centrale di 170 mm di lunghezza +/- 10°C @ 1200°C nella zona centrale di 400 mm di lunghezza

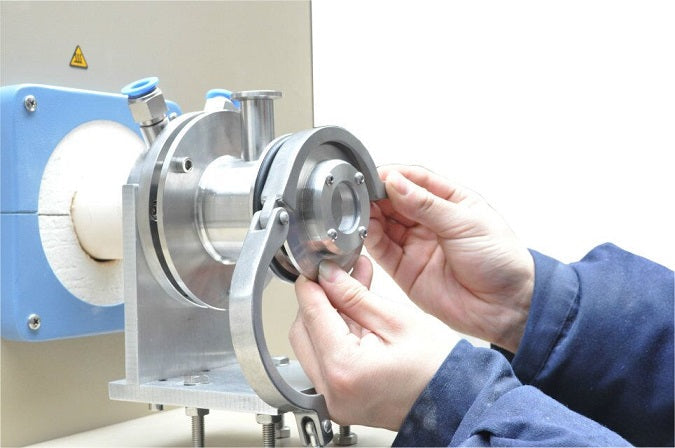

Dimensioni del tubo e flangia del vuoto	Tubo in allumina di purezza 99,8% 60 OD x 54 ID x 1200 mm L Flangia di tenuta per il raffreddamento dell'acqua in acciaio inox da 60 mm, con valvola e misuratore inclusi. flange speciali a serraggio rapido per una facile installazione Finestra a cristallo singolo lucidata su due lati da 30 mm di diametro x 3 mm installata sulla flangia, che consente al raggio laser di attraversare il tubo Per bloccare le radiazioni di riscaldamento e rendere trasparente il fascio laser, all'interno del forno devono essere collocate due barre di zaffiro con due estremità lucidate (da ordinare separatamente). Per il raffreddamento della flangia è necessario un refrigeratore d'acqua da 16 litri al minuto.
Controllo della temperatura	Tre regolatori digitali tramite SCR (raddrizzatore controllato al silicio) controllo di potenza con angolo di fase sparato Ogni regolatore è composto da 30 segmenti programmabili per un controllo preciso della velocità di riscaldamento e raffreddamento e del tempo di sosta. Funzione PID Auto-Tune incorporata con protezione da surriscaldamento e termocoppia rotta La protezione da sovratemperatura e l'allarme consentono il funzionamento senza personale di assistenza. Accuratezza della temperatura di +/- 1 ºC Tre termocoppie di tipo B (una per ogni zona) Porta di comunicazione RS485
Termoregolatori europei (aggiornamento opzionale)	1 canale di riscaldamento 1 programma di 8 o 24 segmenti Relè di allarme: Forma 'A' e forma 'C' incorporati Comunicazioni digitali: RS485 Precisione della temperatura: ± 0,1ºC Ricette: Utilizzando uno strumento per PC è possibile creare ricette che possono essere utilizzate per modificare i parametri operativi del 3000 semplicemente selezionando una nuova ricetta tramite l'HMI. Ciò è molto utile quando più prodotti vengono lavorati con lo stesso controllore, ma richiedono l'impostazione di parametri diversi.
Cavo di alimentazione e spina	È incluso un cavo di alimentazione di 10 piedi di lunghezza 8-3 AWG approvato UL per impieghi gravosi. È possibile ordinare un cavo di lunghezza superiore facendo clic sull'immagine a sinistra. La spina non è inclusa, ma può essere ordinata presso il negozio di ferramenta locale in base alla spina femmina presente nel laboratorio.
Dimensioni	1500 L x 550 L x 940 H, mm
Peso netto	300 kg
Garanzia	Garanzia limitata di un anno con assistenza a vita (le parti di consumo, come i tubi di lavorazione, gli o-ring e gli elementi riscaldanti, non sono coperte dalla garanzia; si prega di ordinare le parti di ricambio ai prodotti correlati indicati di seguito).
Computer portatile, software e controllo WiFi (opzionale)	Laptop nuovo di zecca con Microsoft Windows 11. *Sistema di controllo della temperatura basato su Labview (EQ-MTS01)*consente agli utenti di modificare i profili di temperatura, gestire le ricette di trattamento termico, registrare e tracciare i dati per i forni MTI. Il telecomando wireless offre un raggio d'azione fino a 300 metri.
Conformità	Selezionare il certificato nella barra delle opzioni: Certificato CE e UL/CSA pronto: Approvazione CE, pronto per il certificato UL/CSA a un costo aggiuntivo. Certificato UL o TUV - Approvazione UL (UL 61010),
Istruzioni per il funzionamento
Dimensioni della confezione di spedizione dopo l'imballaggio	47 "x45 "x45" (1200L x 1150W x 1150Hmm)
