Forno tubolare a 5 zone 1200C con controller touch screen e tubo e flange al quarzo opzionali (diametro esterno 80-130 mm) - OTF-1200X-V-OD

OTF-1200X-V-OD è un forno a cinque zone.-zona che può creare un gradiente termico omogeneo o un'unica zona a temperatura costante regolando la temperatura delle quattro zone fino a 1200^oC e una zona di riscaldamento lunga 870 mm. Il forno comprende un tubo di quarzo con diametro esterno opzionale di 80, 100 o 130 mm e una coppia di flange di tenuta del vuoto con manometro e valvola a sfera per l'uso immediato.

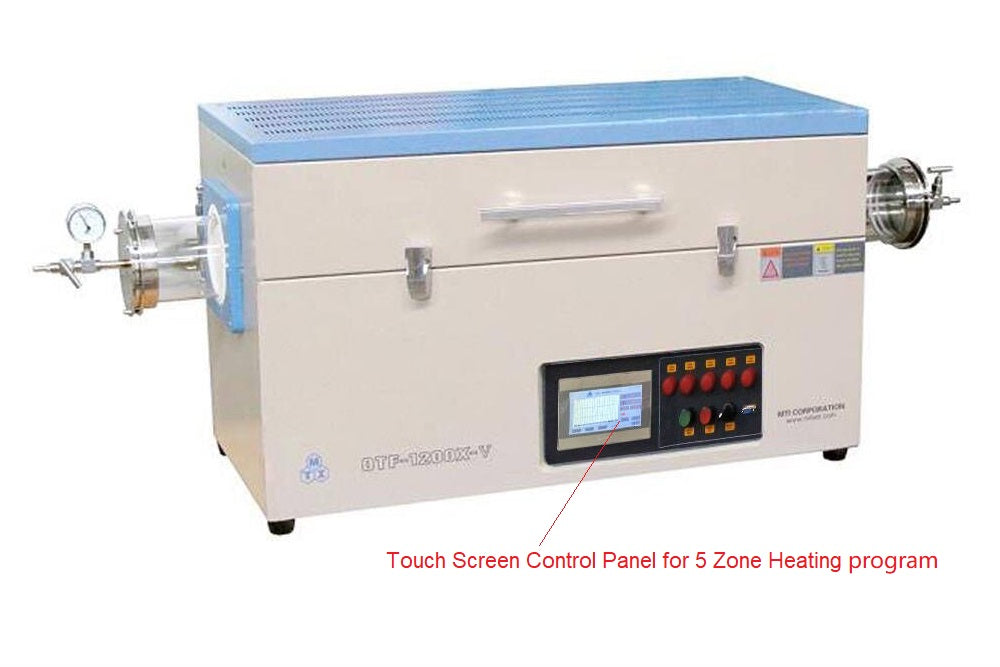

  Il termoregolatore a schermo tattile è installato per una facile programmazione con 30 segmenti e un'ampia gamma di parametri. +/- 1 ^oC. È un forno eccellente per la ricottura, la diffusione e la sinterizzazione di campioni in varie atmosfere.

Specifiche:

Struttura del forno	Cassa in acciaio a doppio strato con due ventole di raffreddamento, che garantiscono una bassa temperatura superficiale. Isolamento in allumina fibrosa ad alta purezza a risparmio energetico.
Potenza	CA 208-240V monofase, 50/60 Hz (è necessario un interruttore da 50A) Consumo di energia 8 KW Max. È incluso un cavo di alimentazione senza spina
Temperatura di lavoro	Max. 1200  oC < 1 ora. Continuo : 1100 oC  Max. Velocità di riscaldamento: <= 20 oC /min
Tubo di lavorazione	Sono disponibili tre tipi di tubi al quarzo, come da opzione di prodotto  OD 80 x ID 74 x L 1400 ( mm) OD100 x ID 94 x L 1400 ( mm) OD 130 x ID 124 x L 1400 ( mm)  Sono inclusi due blocchi di ceramica fibrosa per bloccare la radiazione termica dall'interno del tubo. (I blocchi di ceramica devono essere inseriti completamente nella camera del forno prima del riscaldamento). Il blocco di quarzo (opzionale) è ideale per ottenere una maggiore pulizia e un vuoto più elevato.
Flangia a tenuta di vuoto	Una coppia di flange a tenuta di vuoto è inclusa per il tubo abbinato. La valvola a spillo è installata sulla flangia destra con raccordo per tubo da 1/4". Il manometro meccanico e la valvola sono installati nella flangia di sinistra. Livello di vuoto: 10-4 torr con turbopompa e 10-2 torr con pompa meccanica Un vuotometro digitale (Fig. 1) e una porta KF25 sono disponibili su richiesta con un costo aggiuntivo.   Fig. 1 Fig. 2

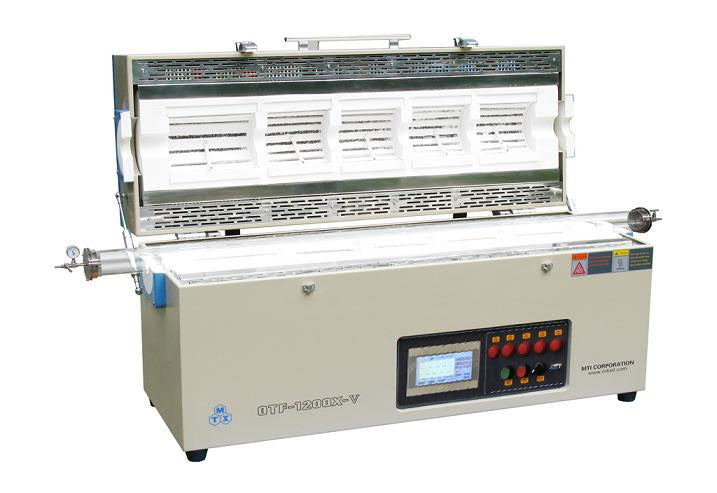

Zona di riscaldamento Lunghezza	Quattro termoregolatori sono integrati in un pannello di controllo touch screen per impostare facilmente i profili di temperatura, in grado di controllare ogni zona di riscaldamento in modo indipendente o di riscaldare 4 zone alla stessa temperatura. Controllo automatico PID per la velocità di riscaldamento, la velocità di raffreddamento e il tempo di permanenza fino a 30 segmenti Protezione integrata contro il surriscaldamento e la rottura della termocoppia. Precisione della temperatura di +/- 1 ºC. Quattro termocoppie di tipo K (una per ogni zona). Porta di comunicazione RS485 e soft per il collegamento al PC.  Cinque zone di riscaldamento: Ciascuna Lunghezza della zona: 152 mm x 5  Lunghezza totale della zona di riscaldamento: 870 mm, 34" in totale) Zona a temperatura costante: ~500 mm entro +/- 2oC
Controllo della temperatura	Cinque regolatori di temperatura sono integrati in un pannello di controllo touch screen per impostare facilmente i profili di temperatura, in grado di controllare ogni zona di riscaldamento in modo indipendente o di riscaldare 4 zone alla stessa temperatura. Controllo automatico PID per la velocità di riscaldamento, la velocità di raffreddamento e il tempo di permanenza fino a 30 segmenti Protezione integrata contro il surriscaldamento e la rottura della termocoppia. Precisione della temperatura di +/- 1 ºC. Cinque termocoppie di tipo K (una per ogni zona). Porta di comunicazione RS485 e soft per il collegamento al PC.
Dimensioni	1100 X 450 x 670 mm
Peso netto	circa 85 Kg
Garanzia	Garanzia limitata di un anno per le parti elettriche. (Le parti di consumo, come i tubi di lavorazione, gli o-ring e gli elementi di riscaldamento, non sono coperti dalla garanzia; si prega di ordinare le parti di ricambio ai prodotti correlati qui sotto).
Conformità	Certificazione CE La certificazione NRTL o CSA è disponibile su richiesta, si applicano costi aggiuntivi Numero di Patten: ZL-2011-2-0355777.1
Dimensioni del pacco di spedizione dopo l'imballaggio	65x45x35"
Peso di spedizione	250 libbre
Istruzioni per il funzionamento Clicca qui per imparare l'installazione di un regolatore di gas	Come installare il tubo di ceramica e la flangia del vuoto per il forno a tubi MTI. Per ottenere una temperatura accurata all'interno del forno a tubi, è necessario calibrare la temperatura da soli. Cliccate qui per sapere come fare. Attenzione: I forni tubolari con tubo di quarzo sono progettati per l'uso sotto vuoto e a bassa pressione < 0,2 bar / 3 psi / 0,02 MPa Attenzione: È necessario installare un regolatore di pressione a due stadi sulla bombola del gas per limitare la pressione a meno di 3 PSI per un funzionamento sicuro. Fare clic qui per imparare l'installazione di un regolatore di gas. * Le pressioni del vuoto possono essere utilizzate in sicurezza solo fino a 1000°C.   La portata dei gas deve essere limitata a meno di 200 SCCM (o 200 ml/min) per ridurre gli shock termici al tubo.
