MTI  |  SKU: GSL-1600X-FS3KW

Forno di sinterizzazione flash orizzontale da 1600 C con alimentatore programmabile da 3KW - GSL-1600X-FS3KW

€0,00

Consegna e spedizione nell'UE

Nel preventivo aggiungeremo i costi di spedizione, assicurazione e sdoganamento.

Forno di sinterizzazione flash orizzontale da 1600 C con alimentatore programmabile da 3KW - GSL-1600X-FS3KW

MTI

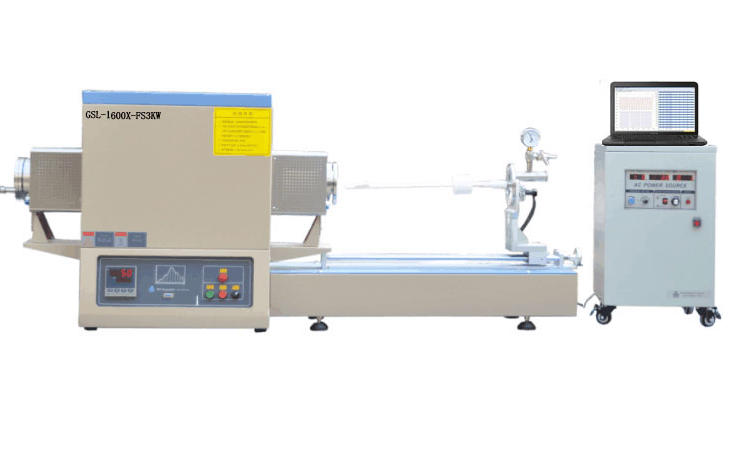

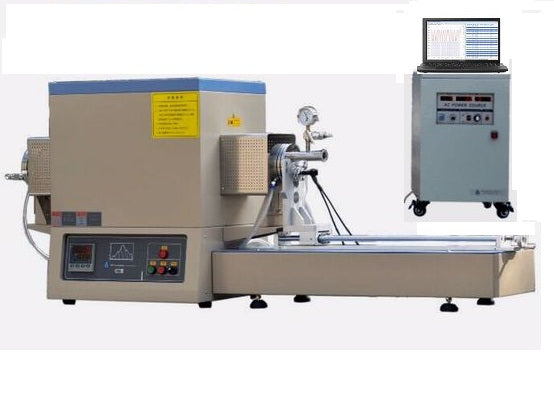

GSL-1600X-FS3KW è un forno orizzontale a tubi con una fonte di alimentazione CA programmabile da 3KW, progettato per esplorare la sinterizzazione flash di materiali ceramici a costi ridotti. Il forno a tubo è dotato di un tubo in allumina da 80 mm OD e di un dispositivo di fissaggio del campione scorrevole, che può preriscaldare il campione fino a 1600oC.   Il supporto del campione preme il filo elettrico sul campione tramite una vite in ceramica per passare attraverso una fonte di alimentazione CA programmabile fino a 1500W di potenza.
La sinterizzazione flash è una nuova tecnologia ampiamente utilizzata nella ricerca di elettroliti a stato solido, SOFC e materiali magnetici e termoelettrici.


SPECIFICHE:

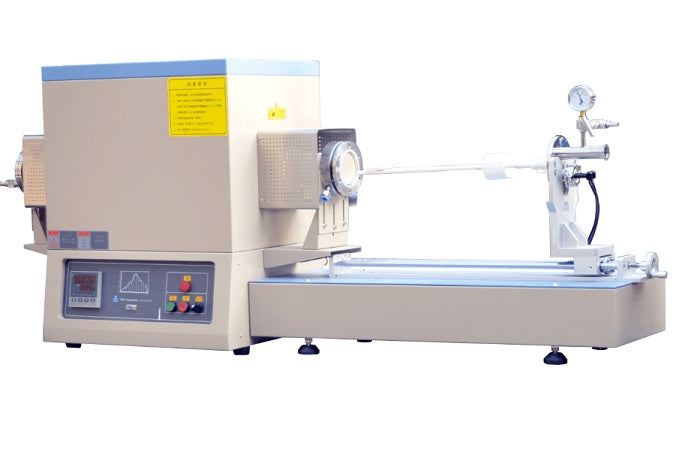

Forno a tubo
  • 208 - 240 VCA, 50/60 Hz, 5.2 KW di potenza massima assorbita
  • Temperatura di lavoro: 1600°C continuo e 1700°C Max.
  • Lunghezza zona di riscaldamento: 18" ( 457 mm )
  • Zona a temperatura costante: 6" ( 150 mm) entro +/- 1°C
  • Un pezzo di tubo di allumina ad alta purezza con dimensioni: 2 3/8 "x 40"(60OD x 54IDx 1000mm L   è incluso
  •   Il tubo di allumina è un materiale di consumo e non è coperto da garanzia. Fare clic sull'immagine per ordinare il ricambio

Controllo della temperatura
  • Controllo automatico PID tramite relè a stato solido con 30 passi programmabili e precisione +/-1°C
  • Protezione integrata da sovratemperatura e guasto della termocoppia
  • Coppia termica di tipo B
  • Opzionale: È possibile aggiornare il controllore al modello Regolatore di temperatura Eurotherm serie 3000 con +/-0,1ºC precisione.   La confezione include un cavo di comunicazione (RS485-USB) e un software. Fare clic sull'immagine a sinistra per visualizzare le specifiche.
                    Serie Eurotherm 3000 opzionale

Flange di tenuta a vuoto
e dispositivo di campionamento


Le flange per vuoto sono realizzate in acciaio inossidabile e possono raggiungere il vuoto a 10-2 torr con pompa meccanica e a 10-5 torr con turbopompa. (Controllare le istruzioni per l'installazione nella colonna Video operativi).
Flangia sinistra:
  • Finestra di osservazione al quarzo da 30 mm di diametro
  •  Valvola a spillo con connettore 1/4 NSP

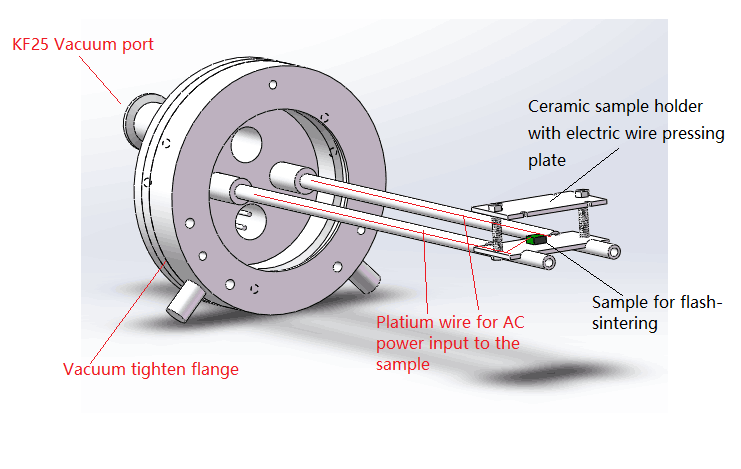

Flangia laterale destra
  • Porta per il vuoto KF25 per il collegamento a una pompa per il vuoto
  • Due fili elettrici passano attraverso di essa. I fili sono in platino con diametro di 1 mm.
  • Valvola ad ago con vacuometro meccanico.
  • Il dispositivo di fissaggio del campione è incorporato nella flangia interna.
  • La flangia è scorrevole per facilitare il caricamento dei campioni.

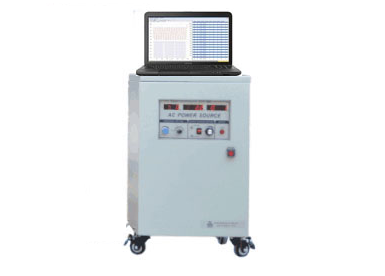

Alimentazione CA programmabile

 La fonte di alimentazione CA programmabile deve collegare il filo elettrico al passante sulla flangia laterale destra. Dopo il preriscaldamento, l'alimentazione CA passa il campione secondo il programma impostato per produrre rapidamente più calore, ottenendo un campione sinterizzato ad alta densità. I parametri di potenza possono essere impostati tramite il computer portatile in dotazione. Le specifiche della fonte di alimentazione sono le seguenti
  • Tensione di ingresso: AC220V±10%, 50/60Hz monofase
  • Capacità di potenza: 3000 W Max.
  • Tipo di circuito: IGBT, PWM
  • Tensione di uscita  50V-300V regolabile con 1% di stabilità
  • Frequenza di uscita: 50/60Hz fissa con 0,01% di stabilità
  • Protezione: Sovraccarico, sovratemperatura e cortocircuito
  • Programmabile da PC   Il computer portatile con software preinstallato è incluso per l'impostazione dei programmi
  • Opzionale: Fonte di alimentazione DC 400V/10A disponibile su richiesta con un costo aggiuntivo.


Parti opzionali
  • Misuratore digitale anticorrosione fino a 10E-5 torr è opzionale per applicazioni CVD (Fig. 3)
  • È possibile ordinare un sistema di erogazione del gas multicanale per il funzionamento con DVD o CVD (figura 4).

Dimensioni e peso
  • 1950L×500L ×720H, mm
  • 150 kg
Garanzia
 Garanzia limitata di un anno con assistenza a vita (le parti di consumo come tubi e o-ring non sono coperte dalla garanzia)

Conformità
  • Certificazione CE
  • La certificazione NRTL (UL61010) o CSA è disponibile su richiesta con un costo aggiuntivo. (cliccare sui marchi sottostanti per conoscere i dettagli)
Video e istruzioni per il funzionamento
Note applicative Fare clic sul link sottostante per visualizzare l'articolo sul processo di sinterizzazione flash

Una semplice configurazione di sinterizzazione flash sotto stress meccanico applicato e atmosfera controllata
