MTI  |  SKU: OTF1200XIIVT-USPA

Forno a ultrasuoni per pirolisi a spruzzo (tubo e ugello da 4" e alimentatore di polvere) OTF-1200X-II-VT-USPA

€0,00

Consegna e spedizione nell'UE

Nel preventivo aggiungeremo i costi di spedizione, assicurazione e sdoganamento.

Forno a ultrasuoni per pirolisi a spruzzo (tubo e ugello da 4" e alimentatore di polvere) OTF-1200X-II-VT-USPA

MTI

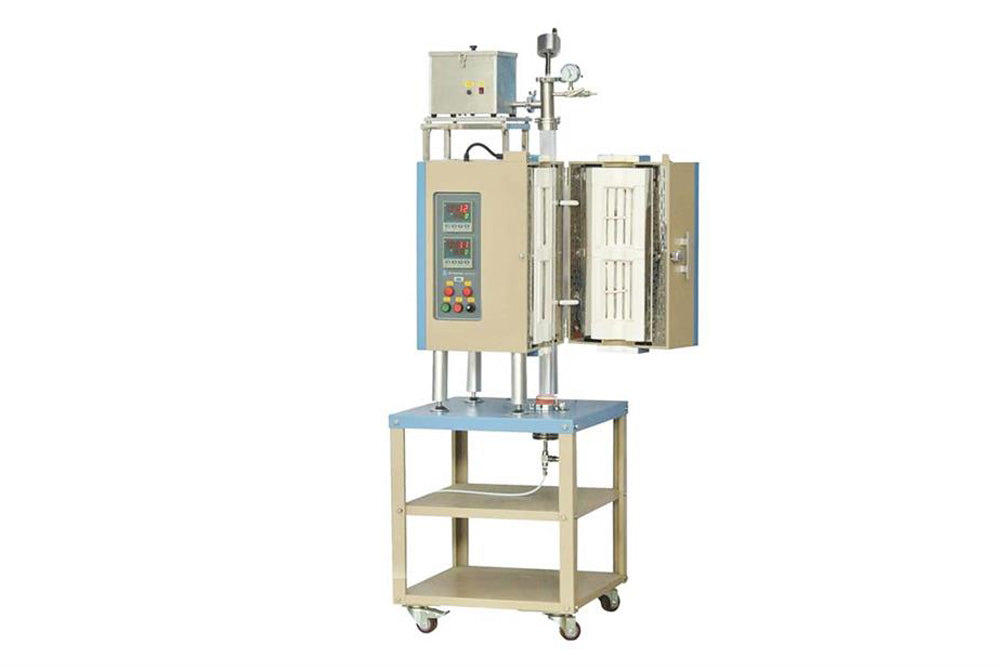

OTF-1200X-II-VT-USPA è Due zone di riscaldamento Forno a tubi verticali divisi con un sistema di chiusura a vuoto. 100 mm di diametro tubo di quarzo sigillato sotto vuoto. Può introdurre un flusso di gas o una nebulizzazione di liquido/acqua nel forno di riscaldamento e può essere utilizzato anche per il rivestimento PVD, CSS o CVD. Due regolatori di temperatura di precisione forniscono un programma di riscaldamento e raffreddamento a 30 segmenti con una precisione di +/- 1°C in modo indipendente. Il forno verticale a tubi è installato in un carrello mobile per impieghi gravosi che ne facilita lo spostamento.
Articolo correlato: Produzione su larga scala di polvere sferica di WO3 con pirolisi spray a ultrasuoni assistita da metodo sol-gel per il rilevamento dell'idrogeno

SPECIFICHE:

Struttura del forno
Alimentazione per il forno 6KW (totale) / ogni zona: 3KW
Tensione AC 208-240V monofase, 50/60 Hz
Temperatura massima Temperatura 1200°C (<1 ora) per ogni zona
Temperatura continua 1100°C per ogni zona
Max. Velocità di riscaldamento <= 20°C/min.
Precisione della temperatura +/- 1°C

Dimensioni e materiali del tubo
  • È incluso un tubo di quarzo di 1000 mm di lunghezza
  • OD: 100 mm, ID. 95 mm
  • Sono inclusi blocchi di schiuma ceramica con rivestimento in allumina, che vengono appesi alla parte superiore della flangia per proteggere gli O-ring danneggiati dalle radiazioni termiche.
  • Nota di aggiornamento:( Il tubo di lavorazione può essere sostituito da tubo in mullite da 60 mm OD a 100 mm OD con un costo aggiuntivo, quindi il forno può essere utilizzato fino a 1250°C )

Lunghezza della zona di riscaldamento
  • 200 mm (fondo)
  • 200 mm (superiore)
  • 400 mm (totale)
Zona a temperatura costante
  • Zona a temperatura costante: 300 mm (+/-1°C) se due zone di riscaldamento sono alla stessa temperatura
Regolatore di temperatura
  • Certificato MET, 30 segmenti programmabili per un controllo preciso della velocità di riscaldamento, della velocità di raffreddamento e del tempo di permanenza.
  • Funzione PID Auto-Tune integrata con protezione da surriscaldamento e rottura della termocoppia.
  • La protezione da sovratemperatura e l'allarme consentono il funzionamento senza operatore.
  • Porta di comunicazione RS485.
Flangia di tenuta a vuoto
  • Due flange in acciaio inox con vacuometro e valvole in dotazione
    All'interno della flangia superiore è saldato un anello di aggancio per appendere il blocco termico o il crogiolo con un filo. è possibile scegliere qualsiasi connettore (Adattatore KF25D, Raccordo per tubo Swagelok da 1/4) come mostrato nell'immagine a sinistra, con un costo aggiuntivo.

Livello di vuoto
  • 10E-2 Torr tramite pompa del vuoto meccanica
  • 10E-5 Torr con pompa molecolare
  • Velocità di perdita < 5 mTorr / min.
Elemento riscaldante 1300°C Lega Fe-Cr-Al drogata con Mo
Computer portatile, software e controllo WiFi (opzionale)
  • Nuovo computer portatile con Sistema di controllo della temperatura basato su Labview (EQ-MTS01) consente agli utenti di modificare i profili di temperatura, gestire le ricette di trattamento termico, registrare e tracciare i dati per i forni MTI.
  • Il telecomando wireless offre un raggio d'azione fino a 300 metri.
Conformità
  • Certificazione CE
  • Il forno è pronto per la certificazione NRTL o CSA con un costo aggiuntivo.
Nota applicativa
  • I clienti possono calibrare la temperatura prima dell'uso per ottenere una temperatura accurata all'interno del forno a tubi, fare clic qui per sapere come.
Avvertenze
  • I forni tubolari con tubo di quarzo sono progettati per l'uso sotto vuoto e a bassa pressione <0,2 bar / 3 psi / 0,02 MPa. Le pressioni sotto vuoto possono essere utilizzate in sicurezza solo fino a 1000°C. La portata dei gas deve essere limitata a < 200 SCCM (o 200 ml/min) per ridurre gli shock termici al tubo.
  • Attenzione: Per un funzionamento sicuro, è necessario installare un regolatore di pressione a due stadi sulla bombola del gas per limitare la pressione a meno di 3 PSI. Fare clic qui per conoscere l'installazione di un regolatore di gas.
