MTI  |  SKU: OTF1200XIIID54

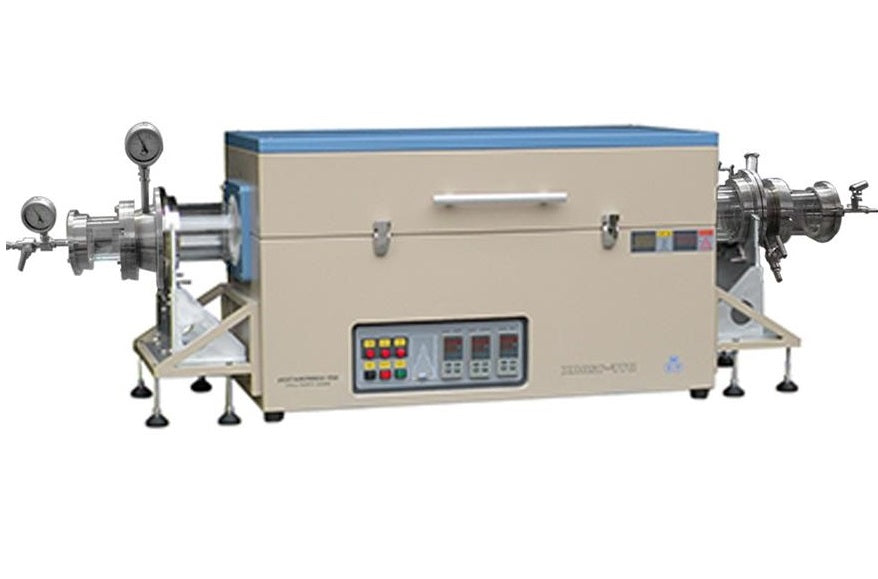

Doppio tubo di quarzo (5"/4") e forno CVD a tre zone fino a 1200C per film di grafene - OTF-1200X-III-D5-4

€0,00

Consegna e spedizione nell'UE

Nel preventivo aggiungeremo i costi di spedizione, assicurazione e sdoganamento.

Doppio tubo di quarzo (5"/4") e forno CVD a tre zone fino a 1200C per film di grafene - OTF-1200X-III-D5-4

MTI

OTF-1200X-5-III-D4 è un forno a doppio tubo e a tre zone con una temperatura di lavoro massima di 1200°C per la crescita di film sottili su lamine metalliche mediante CVD, appositamente progettato per la produzione di grafene e di elettrodi flessibili per elettrodi solari o batterie.



SPECIFICHE:

Caratteristiche
  • Doppio tubo di quarzo: Tubo esterno di 130 mm di diametro (5") sospeso da un tubo interno di 101 mm di diametro (4"). La lamina metallica sarà avvolta all'interno della superficie del tubo per la reazione CVD.
  • Flange di tenuta a vuoto per il tubo doppio, che consentono al gas reattivo di passare tra i due tubi (spazio di 20 mm) per la reazione e all'aria forzata di passare attraverso il tubo centrale per il raffreddamento rapido.
  • Temperatura di lavoro: max. Temperatura di lavoro: 1200°C
  • Valvola e vacuometro inclusi
  • Cliccare sull'immagine a destra per vedere la struttura del forno

Cliccare qui sotto per un articolo correlato:  "Produzione roll-to-roll di film di grafene da 30 pollici per elettrodi trasparenti "

Struttura del forno
  • Tre zone di riscaldamento: (900 mm, 36" in totale)
    • Zona 1: 300 mm (11,8")
    • Zona 2: 300 mm (11,8")
    • Zona 3: 300 mm (11,8")
  • Lunghezza massima di 25" (625 mm) 25" (625 mm) di lunghezza con precisione di +/- 1°C se si impostano tre zone alla stessa temperatura.
  • Tre termoregolatori di precisione con 30 segmenti programmabili e precisione di +/- 1° C.
  • Temperatura di lavoro max. Temperatura di lavoro: 1200°C
  • Temperatura di lavoro continua: 1100°C
  • Velocità di riscaldamento: <= 20°C /min
  • Zona a temperatura costante: 25" (625 mm) di lunghezza (Tre zone si riscaldano contemporaneamente alla stessa temperatura)

  •
 Potenza
  •  CA 208-240 V monofase, 50/60 Hz (è necessario un interruttore da 40 A).
  • 7 KW Max.
  • Il cavo per le polveri è incluso senza spina.
  • Certificato CE
Tubi di lavorazione
  • Due tubi in quarzo fuso ad alta purezza inclusi
  • Tubo esterno: 130 mm O.D. x 122 mm I.D. x 1480 mm
  • Tubo interno: 102 mm O.D. x 94 mm I.D. x 1800 mm


Flange sigillate sotto vuoto
  • Una coppia di flange in SS304, che sigillano saldamente i tubi con due O-ring ad alta temperatura (10-2 per la pompa meccanica e 10-5 per la pompa molecolare).
  • La flangia è dotata di camicia di raffreddamento ad acqua. Quando la temperatura di lavoro supera i 900°C, è necessario utilizzare acqua di raffreddamento. È possibile utilizzare l'acqua del rubinetto o il nostro sistema di circolazione dell'acqua di raffreddamento, come illustrato di seguito.
  • Un adattatore KF25 è installato sulla flangia sinistra per collegare una pompa del vuoto.
  • Una valvola a spillo in acciaio inox è installata sulla flangia destra (si prega di scegliere il connettore nell'immagine sottostante prima dell'ordine).
  • Opzionale. È possibile ordinare un  Compatto  Sistemi di vaporizzazione di liquidi per una migliore CVD ( Fare clic sull'immagine in basso a destra )


Posizionamento del blocco termico
 Opzionale Foglio di rame per la crescita del grafene (150 m di lunghezza x 150 mm di larghezza x 25um di spessore) - EQ-bccf-25u

 Dimensioni del forno 1030 x 430 x 580 mm (esclusi flangia e tubo)
Peso netto circa 90 kg
Dimensioni del pacco di spedizione dopo l'imballaggio 65 "x45 "x35"
Garanzia Garanzia limitata di un anno per le parti elettriche. (Le parti di consumo, come i tubi di lavorazione, gli O-ring e gli elementi riscaldanti, non sono coperti dalla garanzia; si prega di ordinare le parti di ricambio ai prodotti correlati qui sotto).
Computer portatile, software e controllo WiFi (opzionale)

  • Laptop nuovo di zecca con Microsoft Windows 10 e Microsoft Office 2013 (30 giorni di prova gratuita) per l'uso immediato.
  • Sistema di controllo della temperatura basato su Labview (EQ-MTS01) consente all'utente di modificare il profilo di temperatura, gestire le ricette di trattamento termico, registrare e tracciare i dati per i forni MTI.
  • Il telecomando wireless offre un raggio d'azione fino a 300 metri.
  • Le funzioni di cui sopra sono disponibili su richiesta con un costo aggiuntivo (fino a 1.000 dollari). Contattateci per ulteriori informazioni.
Conformità
  • Certificazione CE
  • La certificazione NRTL (UL61010) o CSA è disponibile su richiesta con un costo aggiuntivo.
  • Numero Patten: ZL-2011-2-0162232.9
Video d'istruzione correlato

Idea aggiornata
  • Il forno può essere collocato su un carrello mobile di 1200 mm di lunghezza (cliccare sull'immagine a sinistra per ordinare).
  • è possibile ordinare il nostro modulo di miscelazione del gas per supportare il forno e fornire gas multipli al forno a doppio tubo
  •

Avvertenze

Fare clic qui per imparare l'installazione di un regolatore di gas
  • Tutti i forni a tubi di quarzo sono progettati per l'utilizzo sotto vuoto e a bassa pressione < 0,2 bar / 3 psi / 0,02 Mpa
  • Attenzione: Per un funzionamento sicuro, è necessario installare un regolatore di pressione a due stadi sulla bombola del gas per limitare la pressione a meno di 3 PSI. Fare clic qui per imparare l'installazione di un regolatore di gas.
  • La portata dei gas deve essere limitata a meno di 200 SCCM (o 200 ml/min) per ridurre gli shock termici al tubo.
  • Per l'uso di gas infiammabili come H2 e CH4, consultare il team tecnico MTI per le misure di sicurezza. Si consiglia vivamente di far funzionare il forno all'interno di una cappa di aspirazione con un rilevatore di perdite di H2/CH4.



Pacchetto vuoto opzionale (scegliere la pompa per alto vuoto o la pompa per basso vuoto in base alle esigenze del cliente)
Descrizione del prodotto Quantità Collegamenti

Pompa per alto vuoto:  Sistema di pompe per vuoto turbo compatte da 33 L/s

 1
Pompa a secco per basso vuoto Pompa a coclea a secco e senza olio
 1
Vacuometro digitale fino a 10-4 Torr 1
Soffietto per vuoto con adattatore KF-D25 (1m) 1
Adattatore rapido da 1/4NPS a KF-D25 1
Morsetto rapido con O-Ring in gomma per adattatore per vuoto KF-D25 2
Se è richiesto il controllo tramite PC, ordinare qui tre set di software e dispositivo di interfaccia 1
