MTI  |  SKU: OTF1200XVII

7 zone 1200C max. Forno tubolare da 5" con regolatore di temperatura e flangia rapida - OTF-1200X-VII-5-UL

€0,00

Consegna e spedizione nell'UE

Nel preventivo aggiungeremo i costi di spedizione, assicurazione e sdoganamento.

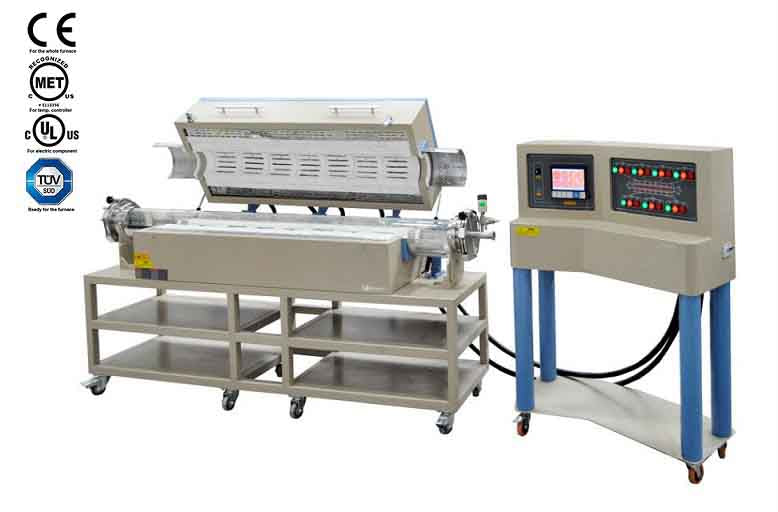

7 zone 1200C max. Forno tubolare da 5" con regolatore di temperatura e flangia rapida - OTF-1200X-VII-5-UL

MTI

OTF-1200X-VII-5 è un forno a tubi  Forno a sette zone da 5"  con un'unità di controllo della temperatura separata e una temperatura di lavoro massima di 1.200oC. Questo forno a sette zone può creare un gradiente termico a gradini o una lunga zona a temperatura costante fino a 35" regolando la temperatura delle sette zone. Il forno è dotato di un tubo di quarzo da 5" e di una flangia rapida; inoltre, può accettare vari tubi di lavorazione da 1" a 4".

SPECIFICHE:
Nota
  OTF-1200X-VII-5 è aggiornato in base a OTF-1200X-VII del 20 gennaio 2014

  Struttura del forno
  • Cassa in acciaio a doppio strato con raffreddamento ad aria per garantire una temperatura superficiale del forno < 60 °C
  • Isolamento in allumina fibrosa ad alta purezza a risparmio energetico.
  • Elemento riscaldante: Lega Fe-Cr-Al di grado 1300ºC drogata con Mo
  • Camera di riscaldamento da 41" di lunghezza x 5,5" di diametro con 7 coppie termiche incorporate per accettare tubi di lavorazione da 1" - 5" di diametro x 2000 mm di lunghezza
  • Il coperchio divisibile viene sollevato e chiuso da una coppia di robuste molle ad aria compressa per facilitare la sostituzione del tubo.

Alimentazione e tensione
  • CA 208-240V monofase, 50/60 Hz
  • 8,5 KW Max. (è necessario un interruttore da 50 A)
  • Il cavo per le polveri è incluso senza spina
 Temperatura massima Temperatura
       1200 °C per < 1 ora sotto gas fluido
 Temperatura continua
       1100 °C sotto gas fluido
        1000 °C sotto vuoto < 1 torr
 Max. Velocità di riscaldamento
        <= 10   °C /min
Tubo di quarzo &
Posizionamento del blocco termico
  • Tubo al quarzo: 130 OD x122 ID x2000 L mm (5 "x 79") (il tubo è consumabile, fare clic sull'immagine qui sotto per ordinare il ricambio).
  • Sono inclusi due blocchi termici in allumina fibrosa, che devono essere posizionati alle due estremità del tubo interno (fare clic sull'immagine in basso a destra).

Flangia per il vuoto
  • Una coppia di flange per il vuoto in acciaio inox è inclusa con flangia di montaggio rapido (un morsetto esterno per una rapida installazione).
    • Flangia sinistra installata con valvola a spillo con porta da 1/4" per l'ingresso del gas (foto sotto a sinistra).
    • Flangia destra costruita con porta K25 e digitale anticorrosione digitale anticorrosione per collegare una pompa del vuoto


Zona di riscaldamento
  • Sette zone di riscaldamento indipendenti: lunghezza di ogni zona di riscaldamento 150 mm ( 6")
  • Lunghezza totale della zona: 1050 mm ( 42 )
  • Zona a temperatura costante max. Zona a temperatura costante 35" ( 875 mm ) se 7 zone riscaldate alla stessa temperatura (entro +/- 2 °C)


Controllori di temperatura


  • Un termoregolatore digitale touch screen incorporato in un'unità separata, che può controllare sette zone di riscaldamento in modo indipendente
  • Ogni canale è controllato automaticamente da PID e salva 10 programmi; ogni programma ha un massimo di 30 segmenti. 30 segmenti
  • Protezione integrata contro il surriscaldamento e la rottura della termocoppia.
  • Precisione della temperatura di +/- 1 ºC.
  • Sette termocoppie di tipo K (una per ogni zona).
  • Porta di comunicazione RS485 integrata e software incluso,
  • Il forno può essere gestito da PC (ordinare il PC separatamente)..
  •
Opzioni
  • È possibile aggiungere un sistema di erogazione del gas multicanale sotto il tavolo inferiore per applicazioni CVD o di controllo dell'atmosfera (fare clic su PIC in basso a sinistra per ordinare).
  • Si può prendere in considerazione un'unità di controllo della pressione per mantenere una pressione costante (fare clic sull'immagine sotto a destra per ordinare).


 Dimensioni

(cliccare per vedere i dettagli)

 Peso netto
  •  Forno con tavolo di supporto: 322 Kg
  •  Controllore: 92 kg
Peso e dimensioni di spedizione
  •  Forno  con tavolo di supporto: 1020 lbs, 88'' x 40'' x 64''
  •  Controllore: 290 lbs; 48 "x 40'' x 63"
 Garanzia
 Garanzia limitata di un anno per le parti elettriche. (Le parti di consumo, come i tubi di lavorazione, gli o-ring e gli elementi riscaldanti, non sono coperti dalla garanzia; si prega di ordinare i ricambi ai prodotti correlati qui sotto).
Software e controllo WiFi (opzionale)

  • Computer portatile nuovo di zecca con Microsoft Windows 10 e Microsoft Office 2013 (30 giorni di prova gratuita) per l'uso immediato.
  • Sistema di controllo della temperatura basato su Labview (EQ-MTS01) consente agli utenti di modificare i profili di temperatura, gestire le ricette di trattamento termico, registrare e tracciare i dati per i forni MTI.
  • Il telecomando wireless offre un raggio d'azione fino a 300 metri.
  • Le funzioni di cui sopra sono disponibili su richiesta con un costo aggiuntivo (fino a 1.000 dollari). Contattateci per ulteriori informazioni.


Conformità
  • Certificazione CE
  • Il forno è pronto a superare la certificazione NRTLo CSA con un costo aggiuntivo.
Peso e dimensioni di spedizione


 Avviso
  • I forni tubolari con tubi in quarzo/mullite sono progettati per l'uso sotto vuoto e a bassa pressione < 0,2 bar / 3 psi / 0,02 MPa
  • Attenzione: È necessario installare un regolatore di pressione a due stadi sulla bombola del gas per limitare la pressione a meno di 3 PSI per un funzionamento sicuro. Fare clic qui per imparare l'installazione di un regolatore di gas.
  • * Le pressioni del vuoto possono essere utilizzate in sicurezza solo fino a 1000°C
  • Ta portata dei gas deve essere limitata a<200 SCCM (o 200ml/min) per ridurre gli shock termici alla provetta
Istruzioni per il controllo della temperatura
