Forno tubolare automatizzato da 1200 °C max 5" per la ricerca sui materiali AI - OTF-1200XS5-ASD

€0,00

Consegna e spedizione nell'UE

Nel preventivo aggiungeremo i costi di spedizione, assicurazione e sdoganamento.

Forno tubolare automatizzato da 1200 °C max 5" per la ricerca sui materiali AI - OTF-1200XS5-ASD

MTI

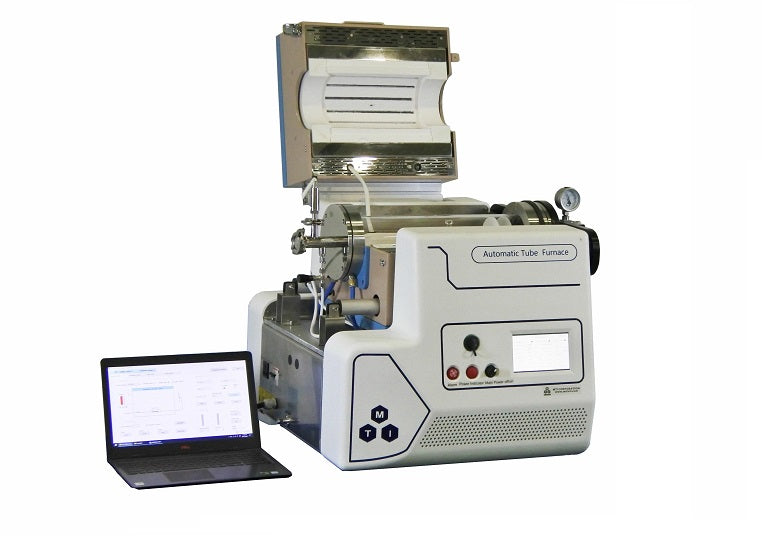

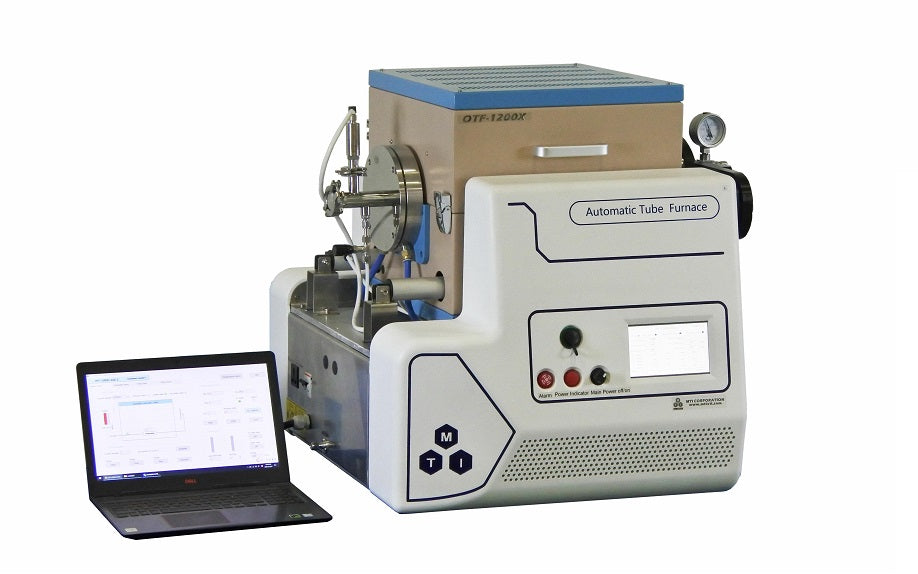

  OTF-1200XS5-ASD è un forno per tubi da 5" OD con funzionamento completamente automatico. se abbinato a un robot. Automatizza la sigillatura sotto vuoto, lo spurgo, il riscaldamento e il raffreddamento in sequenza con un solo clic. L'automazione completa può essere realizzata anche tramite un computer portatile e un robot, compresa la ricontrollo remoto, la registrazione dei dati, il caricamento e lo scaricamento dei campioni. La temperatura massima di lavoro è di 1200°C.
  Nota: per un eccellente articolo si veda il gruppo del Prof. Ceder che utilizza questo forno.e: Un laboratorio autonomo per la sintesi accelerata di nuovi materiali


SPECIFICHE:


Forno

  • Struttura in acciaio a doppio strato con coperchio scomponibile
  • Isolamento in fibra di Al2O3 di elevata purezza con massimo risparmio energetico
  • Camera di riscaldamento lunga 300 mm con Zona a temperatura costante 100 mm con +/- 5°C
  • Regolatore di temperatura programmabile PID con +/- 1°C precisione
  • Temperatura massima di lavoro: 1200oC @ < 1 ora, e 1100ºC continuo
  • Tubo di quarzo da 5" (130 mm O.D x 120 mm I.D x 520 mm L) è incluso
  • Il sensore di pressione è integrato per controllare automaticamente la pressione in camera
  • Un MFC è integrato per controllare automaticamente la portata del gas
Flange ermetiche e scorrevoli
  • Diametro 5". Flangia in acciaio inox raffreddata ad acqua con O-ring in silicone e valvole per il trattamento termico a tenuta d'aria (Fig. 1)
  • La flangia destra sarà azionata da un cilindro a doppia compressione per la chiusura o l'apertura tramite valvole elettriche.
  • Un sensore di pressione digitale è integrato per controllare automaticamente la pressione da 1 Pa a 200 KPa.
  • Massimo. Il livello di vuoto dipende dalla pompa del vuoto.
  • È inclusa una pompa per vuoto rotativa, che può raggiungere un vuoto di 10 Pa.
Stadio campione (supporto)
Pannello di controllo e software

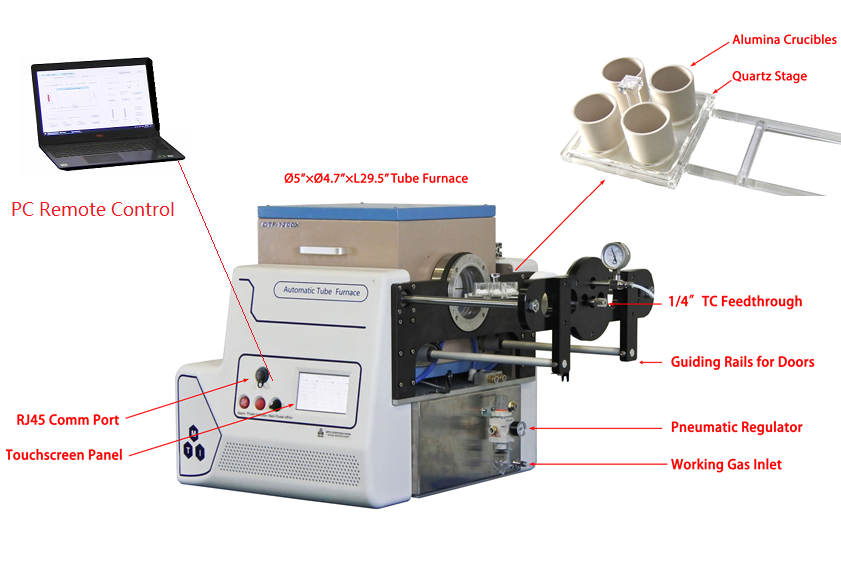

  • Pannello di controllo touch screen per programmare tutti i parametri, tra cui
    • Pressione della camera (1-200 KPa)
    • Portata del gas (0-2000 ml/minuto)
    • Cicli di spurgo ( 0 - 3 volte )
    • Programma di temperatura (velocità di riscaldamento, tempo di sosta e velocità di raffreddamento) fino a 30 segmenti
    • Chiusura/apertura della flangia
  • La porta di comunicazione RJ45 è installata sul pannello frontale per collegarsi al PC o al router wireless per ottenere il controllo remoto (PC e router sono disponibili su richiesta con un costo aggiuntivo).

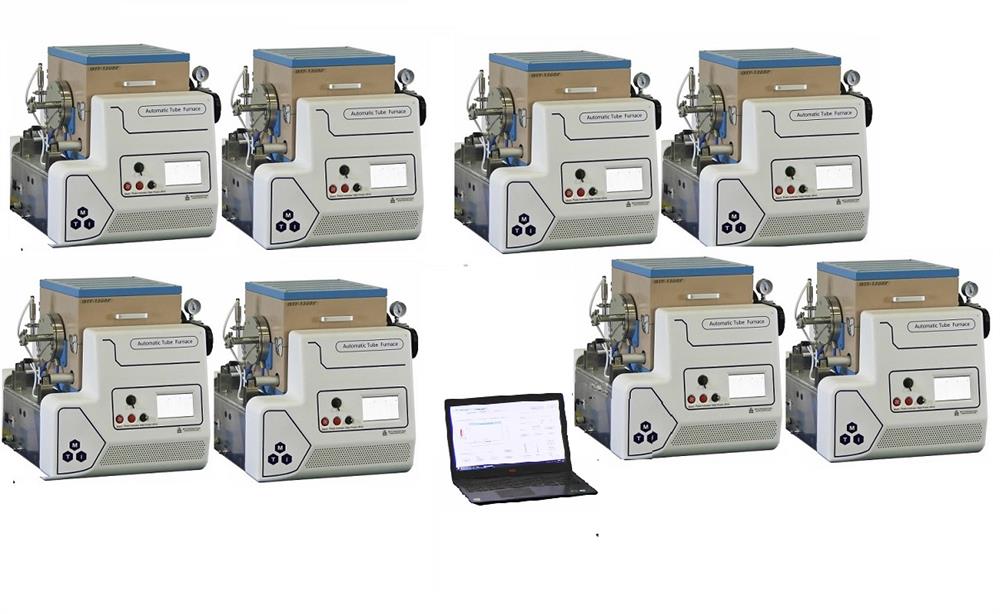

  • Il software operativo per PC è incluso e può supportare 8 set di forni.
  • Il codice di comunicazione è aperto al cliente esistente per collegare il dispositivo ai robot per il funzionamento non presidiato.
Opzioni
  • L'automazione completa con il caricamento dei campioni è opzionale grazie all'integrazione con un braccio robotico. ( Fig. 1)

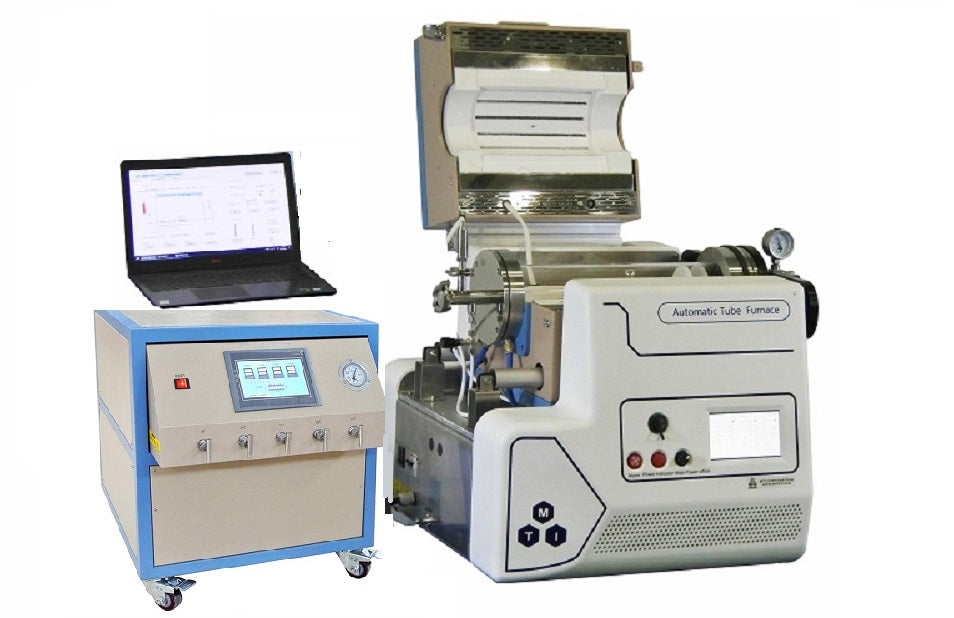

  • Aggiungendo un sistema di erogazione del gas, il forno può essere trasformato in un sistema CVD completamente automatizzato (Fig. 2).
  • Il forno può essere integrato con macchine di miscelazione e pressatura per ottenere un processo di sinterizzazione automatizzato.
                .Fig. 1 Fig. 2   Figura 3 3
Requisiti di utilità
  •  220VAC +/- 10%, 3KW, ( interruttore 20A ) monofase, alimentazione elettrica
  • Fonte di aria compressa > 100 PSI
  • > 16 ml/min di acqua di ricircolo
  • Per ordinare separatamente una pompa ad aria compressa e un refrigeratore d'acqua, è possibile fare clic sul seguente link
  •
Attenzione
Il coperchio del forno è relativamente pesante. Aprire con cautela per evitare che il forno si capovolga.
Garanzia
Garanzia limitata di un anno con assistenza a vita (le parti di consumo, come i tubi di lavorazione e gli o-ring, non sono coperte dalla garanzia; si prega di ordinare i ricambi per i prodotti correlati di seguito).
Conformità
La certificazione NRTL o CSA è disponibile su richiesta a un costo aggiuntivo.
Dimensioni
e peso
  •        Fare clic sull'immagine per maggiori dettagli.
  • Dimensioni: 780 mm (L) x 770 mm (L) x 820 mm (H)
  • Peso:: ~ 160 Kg


Video dimostrativo
Dimostrazione di OTF-1200XS5-ASD con opzione Braccio robotico opzionale
                  ( disponibile su richiesta )
Nota applicativa
 Fare clic per ordinare il blocchi di schiuma di allumina per la sostituzione.
