Scribner  |  SKU: 850 50A

850 Sistema di test per celle a combustibile 50A

€0,00

Consegna e spedizione nell'UE

Nel preventivo aggiungeremo i costi di spedizione, assicurazione e sdoganamento.

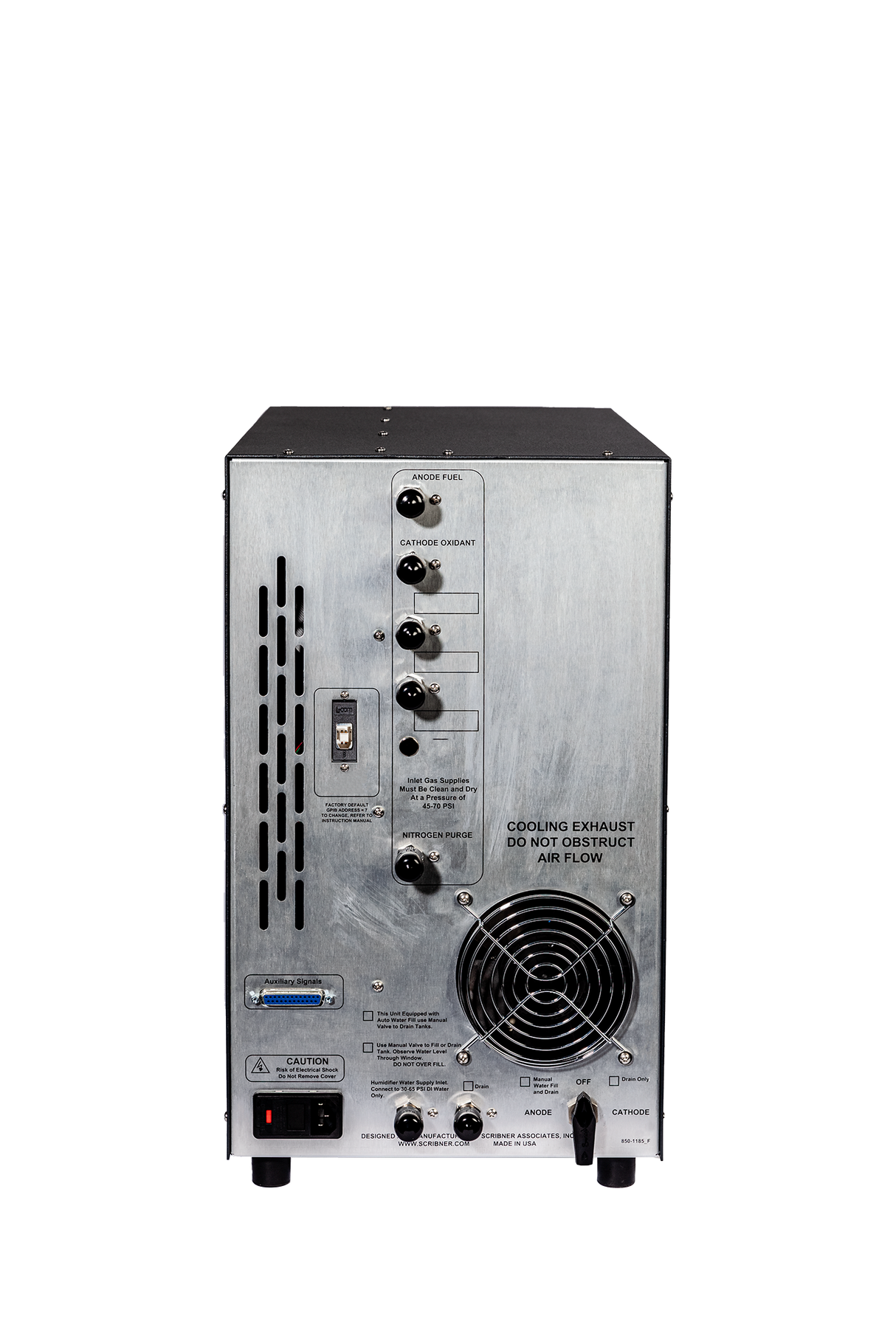

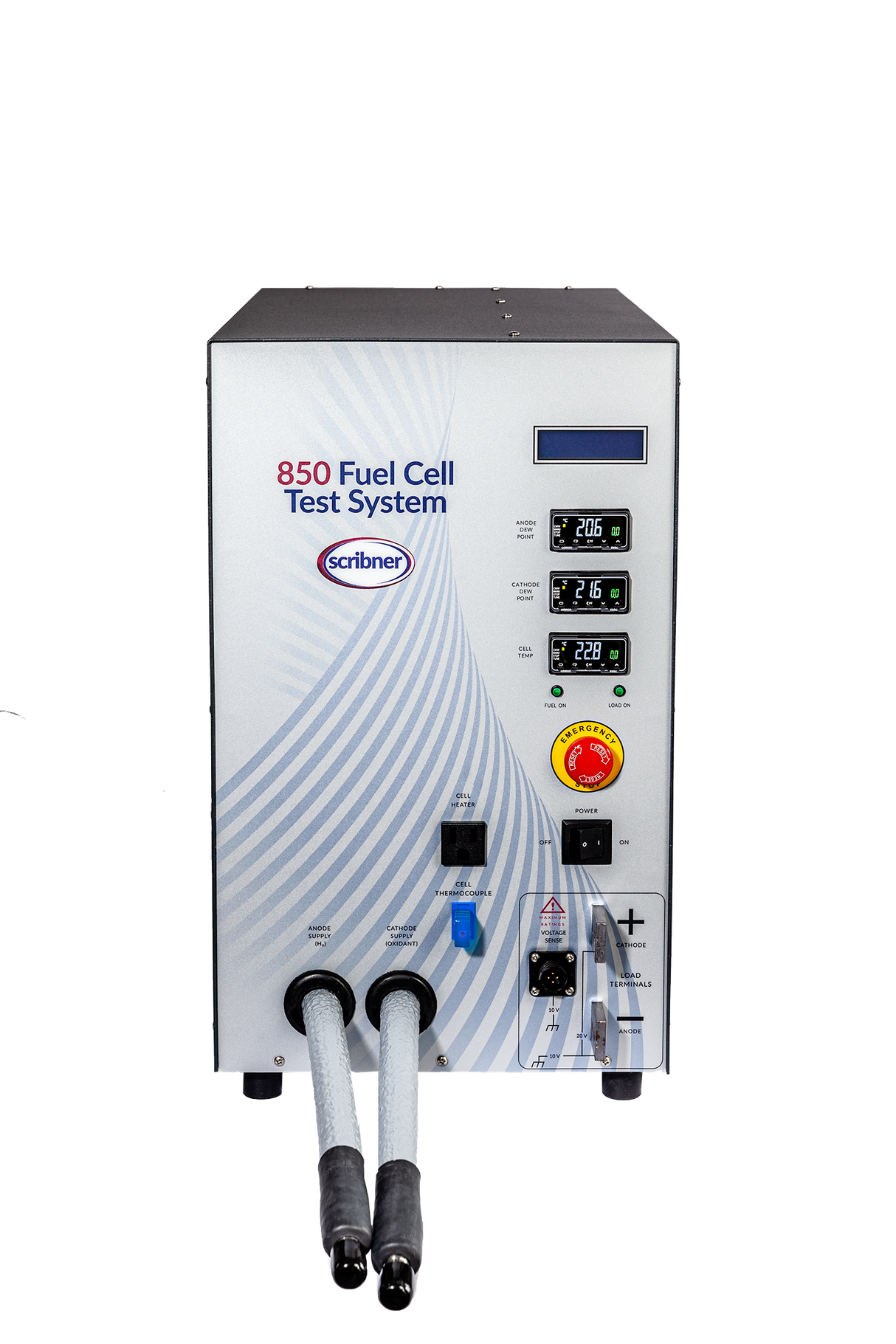

850 Sistema di test per celle a combustibile 50A

Scribner

Il sistema di prova per celle a combustibile modello 850 Multi-Range è una stazione di prova completa per il funzionamento e la misurazione di celle a combustibile PEM/AEM/DMFC. L'850 è ideale per la ricerca sulle celle a combustibile a cella singola e a breve durata e per i programmi universitari.

L'850 combina uno strumento controllato da computer con l'hardware per la gestione del combustibile in un'unità integrata da banco. L'850 utilizza il collaudato 890 come base per la progettazione del carico elettronico. Il potente pacchetto software FuelCell® è incluso per controllare il funzionamento della stazione.

  • Scelta di carichi elettronici a più gamme di corrente: 5/25/50 A, 10/50/100 A, o NUOVO 12/62/125 A 100 W, 20 V
  • Adatto fino a 50 cm2 Celle PEM.
  • FuelCell ® software per il funzionamento e la sperimentazione delle celle controllato da un computer e facile da usare
  • Umidificatori ad alte prestazioni in acciaio inox 316L a temperatura controllata e linee di trasferimento del gas riscaldate
  • Controllo computerizzato delle portate massiche di anodo e catodo
  • Controllo automatico di N2 nella cella
  • Rilevamento della perdita di pressione per i gas reagenti e di spurgo
  • Modalità di controllo della corrente, della tensione o della potenza
  • Misurazione continua in tempo reale della resistenza della cella e della tensione senza IR tramite Interruzione di corrente
  • Tensione dell'intera cella più due ingressi di riferimento ad alta impedenza per i dati di metà cella
  • Terminali principali della cella e ingressi di rilevamento tolleranti di una cella non isolata
  • Connessione diretta USB
  • Riempimento automatico dell'acqua per umidificatori
  • Le caratteristiche di sicurezza includono il rilevamento di condizioni di allarme e l'hardware automatico
Specifiche tecniche Dettagli
Carico elettronico:
Corrente massima di carico 5/25/50 A, 10/50/100 A o NEW 12/62/125 A (a seconda della configurazione)
Potenza massima di carico 100 W
Resistenza minima del carico: < 2 mΩ (100 mV @ 50 A ai terminali di carico)
Risoluzione di corrente: 1 mA per 5/25/50 A; 10 mA per 10/50/100 A
Precisione della corrente 0,3% della corrente di fondo scala dell'intervallo selezionato
Misura di tensione e acquisizione dati:
Max . Tensione dell'intera cella 20 V
Max . Tensione dell'elettrodo di riferimento: 9.999 V
Risoluzione della tensione 1 mV
Precisione della tensione ±3 mV ±0,3% del valore letto
Velocità di aggiornamento dei dati di tensione e corrente 100 Hz
Resistenza di ingresso del sensore a cella intera > 35 kΩ
Resistenza di ingresso dell'elettrodo di riferimento > 109 Ω
Analizzatore di impedenza (opzionale 881):
Tipo di analizzatore di impedenza interno Singolo sinusoide, un generatore e due canali di misura di guadagno/fase
Gamma di frequenza dell'analizzatore interno Da 1 mHz a 10 kHz
Canali di misura Tre: cella intera più due semicelle rispetto all'elettrodo di riferimento
Sistema di controllo del gas reagente Struttura interamente in SS 316 di umidificatori, percorso di flusso, valvole e regolatori di flusso di massa, con Swagelok® e linee di mandata del reagente riscaldate
Controllo del flusso di massa Anodo a 2 SLPM, catodo a 5 SLPM Controllori di flusso di massa controllati da software Automatico N2 su anodo e catodo
Allarmi Pressioni di alimentazione del gas(3), Livelli dell'acqua dell'umidificatore(2), Esterno (1), Uscita di allarme del sistema (1)
Controllo della contropressione Manuale o automatico, 0 - 2 bar (0 - 30 PSIG), richiede l'accessorio opzionale 850BP o Auto BP
Regolatori di temperatura Tre: cella, umidificatore anodico, umidificatore catodico
Impostazione e segnalazione della precisione ±0,25% dell'intervallo, ±1 cifra meno significativa
Tipo di sensore Termocoppia, tipo T per cella (tipo K opzionale per alta temperatura)
Umidificatori Doppio spargitore, passivato 316L, riscaldatori da 360 W per bottiglia
Intervallo di temperatura Ambientale a 99 °C; opzionale: 120 °C
Ambiente:
Temperatura di esercizio Da 5 a 35°C
Alimentazione 120 V, 50-60 Hz, 10 A (modello da esportazione 220-240 V, 50-60 Hz, 5 A)
Tipo di involucro Contenitore singolo da banco
Dimensioni e peso 18" H x 11" L x 19" P (+ 11" per le linee del gas riscaldate); 50 lb .46 cm x 28 cm x 48 cm (+ 28 cm); 23 kg
Caratteristiche di sicurezza Spegnimento automatico e N2 in caso di sottotensione, sovracorrente, sovratemperatura, perdita di pressione del reagente o del gas di spurgo, acqua bassa, guasto delle comunicazioni o allarme esterno Interruttore di arresto di emergenza per l'arresto manuale dell'operatore

Scheda tecnica PDF 850 Scribner
