840 Sistema di prova per celle a combustibile
840 Sistema di prova per celle a combustibile
Scribner

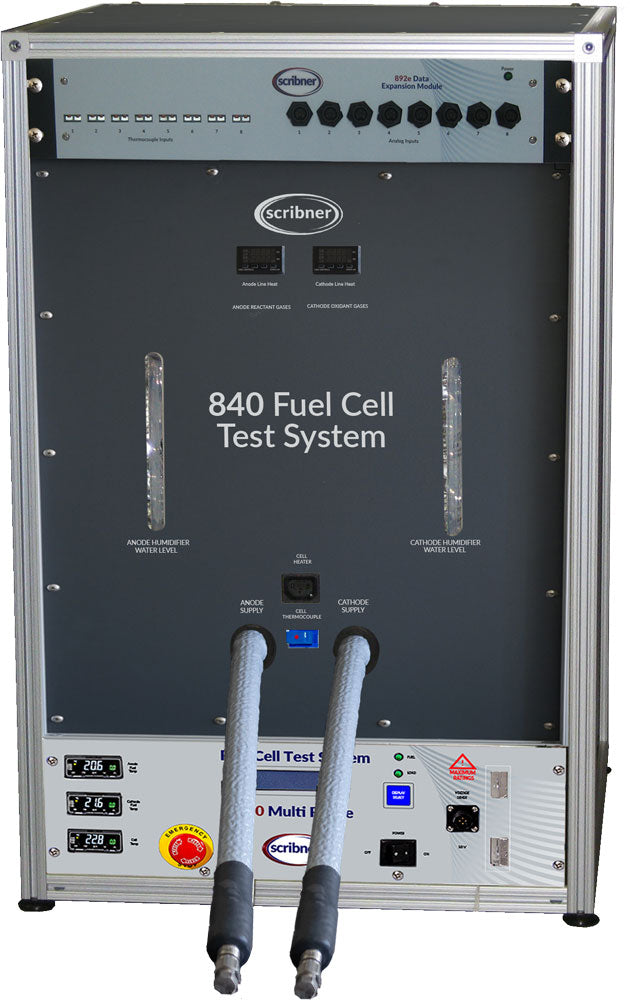

Il sistema di prova 840 per celle a combustibile avanzate è una stazione di prova chiavi in mano per la ricerca sulle celle a combustibile e per i programmi di formazione universitaria. L'840 combina uno strumento controllato da computer con hardware per la gestione del combustibile in un'unità integrata da banco. L'840 è progettato per l'uso con celle singole di piccole e grandi dimensioni o pile corte.
Il modello 840 è destinato ad applicazioni che richiedono portate di gas fino a 25 SLPM e si basa sulla collaudata serie 850 di stazioni di prova per celle a combustibile chiavi in mano. Il modello 840 è dotato di regolatori di portata massica a doppia gamma per anodo e catodo, per un controllo del flusso ad ampio raggio, ideale per i cicli RH. Sono inoltre incluse valvole selettrici di ingresso e un modulo di acquisizione dati a 16 canali per misurazioni aggiuntive di tensione e temperatura.
Il Modello 840 utilizza il Carico Elettronico Multi-Range 890 di Scribner per una misurazione accurata della corrente ad ampio raggio. Inoltre, il Modello 840 viene fornito con FuelCell®, il software applicativo più potente e facile da usare del settore per controllare il funzionamento della stazione e la sperimentazione.
- Ideale per celle singole di grande superficie e pile corte
- 890 Carico elettronico: 500W (12/62/125A o 25/125/250A) o 1 kW (50/250/500A), 20 V
- 892 Modulo di acquisizione dati: 16 canali di misura di tensione/temperatura integrati con il software FuelCell®.
- Regolatori di portata massica a doppio anodo e catodo per una maggiore precisione su un'ampia gamma di portate
- Valvole di selezione del gas per la commutazione automatica tra un massimo di 3 gas anodici e 3 gas catodici
- By-pass automatico dell'umidificatore per cicli umido/asciutto
- Umidificatori SS anodici e catodici di grande capacità con riempimento automatico dell'acqua
- Linee flessibili di trasferimento del gas riscaldato a temperatura controllata in SS
- Software FuelCell® per il funzionamento e la sperimentazione di celle controllate da computer e di facile utilizzo
- Portata del reagente costante o a controllo stechiometrico
- Modalità di controllo della corrente, della tensione o della potenza
- Misurazione continua in tempo reale della resistenza della cella e della tensione senza IR grazie all'Interruzione di corrente
- Tensione dell'intera cella più due ingressi di riferimento ad alta impedenza per i dati di metà cella
- Spettroscopia di impedenza e opzione HFR
- Le caratteristiche di sicurezza includono il rilevamento di condizioni di allarme e lo spegnimento automatico dell'hardware per un funzionamento sicuro e affidabile
| Specifiche: | Dettagli |
|---|---|
| Carico elettronico: | |
| Corrente massima di carico: | 5/25/50 A; 10/50/100 A; 12/62/125 A; 25/125/250 A (a seconda della configurazione) |
| Potenza massima di carico: | 125 W o 500 W (a seconda della configurazione) |
| Resistenza minima del carico: | < 2 mΩ (100 mV @ 50 A at load terminals) |
| Current Resolution: | 1 mA at low currents – up to 100 mA (current setting dependent) |
| Current Accuracy: | ±0.3% of full scale current of selected range |
| Voltage Measurement and Data Acquisition: | |
| Max. Whole Cell Voltage: | 20 V Max |
| Reference Electrode Voltage: | 9.999 V |
| Voltage Resolution: | 1 mV |
| Voltage Accuracy: | ±3 mV ±0.3% of reading |
| Voltage & Current Data Update Rate | 100 Hz |
| Whole Cell Sense Input Resistance: | > 35 kΩ |
| Resistenza di ingresso dell'elettrodo di riferimento: | > 109 Ω |
| Analizzatore di impedenza (opzionale 880): | |
| Analizzatore di impedenza interno Tipo: | Singola sinusoide, un generatore e due canali di misura di guadagno/fase |
| Gamma di frequenza dell'analizzatore interno: | Da 1 mHz a 10 kHz |
| Canali di misura: | Tre: cella intera più due semicelle rispetto all'elettrodo di riferimento |
| Sistema di controllo del gas reagente: | Struttura interamente in 316 SS (umidificatori, percorso del flusso, valvole e regolatori di flusso di massa) con Swagelok® Linee di trasferimento del reagente a temperatura controllata |
| Controllo del flusso di massa: | Doppio regolatore di flusso di massa controllato via software per canale, anodo: 6 SLPM (1 + 5 SLPM), catodo: 12 SLPM (2 + 10 SLPM). Altre dimensioni disponibili su richiesta. Automatico N2 valvole di spurgo |
| Ingressi di allarme: | Pressioni di alimentazione del gas (3), livelli dell'acqua dell'umidificatore (2), esterno (1), uscita di allarme del sistema (1) |
| Controllo della contropressione (opzionale): | Manuale o automatico: 0 - 3 atm (0 - 30 PSIG). Alta capacità: condensatori ad aria forzata con serbatoi di grandi dimensioni e regolatori SS. |
| Regolatori di temperatura: | Cinque: cella, umidificatore anodico, linea anodica, umidificatore catodico, linea catodica Precisione di impostazione e report: ±0,25% dell'intervallo, ±1 cifra meno significativa Tipo di sensore: Termocoppia, tipo T per la cella (tipo K opzionale per le alte temperature) |
| Umidificatori: | Doppio spargitore, passivato 316L, riscaldatori da 1650 W per bottiglia |
| Intervallo di temperatura: | Da ambiente a 99 °C Metodo di riempimento: Riempimento automatico dell'acqua. Richiede un'alimentazione minima di 3 atm (45 PSIG) o 1,4 atm (20 PSIG) al di sopra della contropressione. |
| Ambiente: | |
| Temperatura di esercizio: | Da 5 a 35 °C |
| Alimentazione: | 220-240 V, 50-60 Hz, 20 A |
| Tipo di involucro: | |
| Dimensioni e peso dell'involucro: singolo da banco: | 91 cm H x 61 cm L x 61 cm P (+ 41 cm per le linee del gas riscaldate), 55 kg 36" H x 24" L x 24" P (+ 16" per le linee del gas riscaldate), 120 lb. |
| Caratteristiche di sicurezza: | Spegnimento automatico e N2 in caso di sottotensione, sovracorrente, sovratemperatura, perdita di pressione del reagente o del gas di lavaggio, acqua bassa, guasto delle comunicazioni o allarme esterno, interruttore di emergenza per l'arresto manuale dell'operatore. |
| Le specifiche si riferiscono a una temperatura ambiente di 25 °C, salvo diversa indicazione. |
