MTI  |  SKU: MSKHRP1A

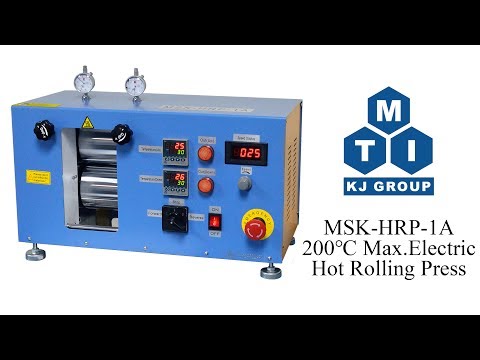

200C Max. Pressa elettrica per laminazione a caldo con larghezza massima di 4" e velocità variabile (compatibile con il gas Ar) - MSKHRP1A

€0,00

Consegna e spedizione nell'UE

Nel preventivo aggiungeremo i costi di spedizione, assicurazione e sdoganamento.

200C Max. Pressa elettrica per laminazione a caldo con larghezza massima di 4" e velocità variabile (compatibile con il gas Ar) - MSKHRP1A

MTI

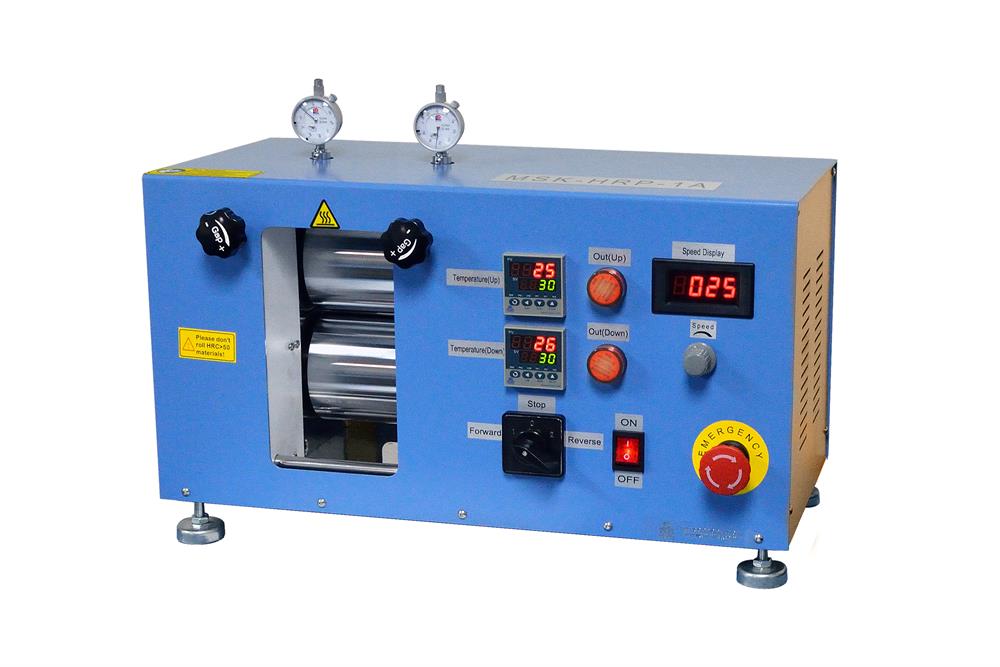

MSK-HRP-1A è una pressa compatta per cilindri di laminazione a caldo con una temperatura di lavoro massima di 200°C, progettata per la preparazione di elettrodi per batterie sia all'interno che all'esterno della scatola a guanti, poiché il motore CC a coppia elevata è compatibile con il gas Ar. È ideale per applicazioni quali l'aumento della densità di materiale attivo dell'elettrodo nelle batterie agli ioni di litio dopo il rivestimento. Dispone di una coppia di rulli in acciaio di 100 mm di larghezza con una capacità di riscaldamento di 200°C max.

SPECIFICHE:

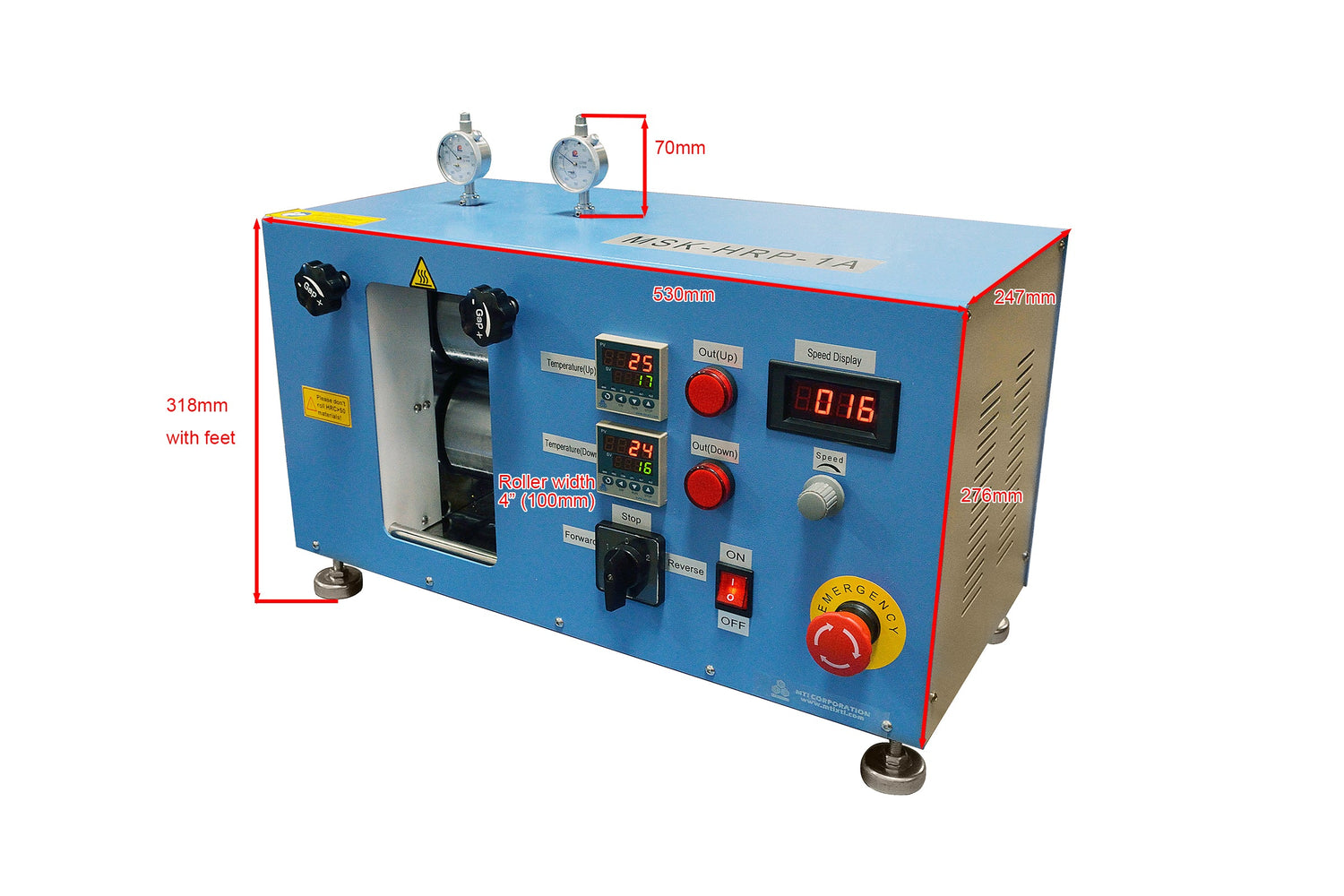

Larghezza effettiva del cilindro

96 mm
Dimensioni del rullo 96 mm Dia.x 100 mm L
Realizzato in acciaio inox

Spazio di rotolamento

 0~1,2 mm regolabile

Calibro meccanico (incluso)

 Gamma: 0 - 3 mm
Precisione: 0,01 mm

Micrometro digitale aggiornabile
(non incluso)

 I micrometri digitali sono disponibili a un costo aggiuntivo:
Gamma: 0 - 12,7 mm
Precisione: 0,004 mm
Spessore minimo
A seconda del materiale e dello spessore dell'elettrodo, in genere:
  • Un elettrodo di 0,16 mm di spessore rivestito di rame può essere pressato in uno spessore minimo di 0,1 mm.
  • Un elettrodo di 0,06 mm di spessore rivestito in rame può essere pressato in uno spessore minimo di 0,04 mm.
  • Un elettrodo di 0,33 mm di spessore in argento/oro può essere pressato in uno spessore minimo di 0,03 mm.
Temperatura di riscaldamento
  • Due regolatori di temperatura indipendenti consentono il controllo della temperatura a due zone per i rulli superiore e inferiore.
  • 200°C massimo per meno di un'ora.
  • 190°C in continuo
  • Velocità di riscaldamento consigliata: 1,3°C/minuto
  • Sono installati due elementi riscaldanti
  • Potenza per ogni elemento riscaldante: 500W
  • Regolatore di temperatura di precisione con accuratezza di +/-1°C
  • L'asta di riscaldamento è consumabile. Fare clic sull'immagine a sinistra per ordinare il ricambio

Tensione di alimentazione

Motore e velocità di rotazione
  • Coppia elevata 24VDC motore con riduttore (1:75)
  • 0.8A
  • Potenza nominale 40W
  • Visualizzazione dell'indicatore di velocità: 0~26 mm/s (velocità lineare reale dei rulli)
  • Controllo digitale con continua potenza di uscita

Durezza superficiale dei rulli
  • HRC60-62
  • Non laminare mai materiali con durezza > 50HRC (la rullatrice da banco non è adatta alla calandratura di metalli spessi. Per applicazioni con tali esigenze, consultare i tecnici MTI).

Scheda di alimentazione
  • 2 schede di alimentazione in PTFE incluse
Sistema Roll to Roll
(opzionale)
  • Il sistema MSK-HRP-04-RD R2R può essere integrato con la calandratura con un costo aggiuntivo per consentire lo svolgimento automatico del film -> l'avvolgimento dopo la calandratura. Fare clic sulla sottolineatura per visualizzare i dettagli del prodotto.


Note applicative

Avviso importante (si prega di leggere prima di effettuare l'ordine)

  • Il rullo MSK-HRP-1A è stato appositamente progettato per la ricerca e lo sviluppo di batterie, grazie ai suoi vantaggi di economicità, compattezza e precisione. Seguire scrupolosamente le istruzioni per l'uso
  • Dopo ogni utilizzo è necessario utilizzare l'acetone per pulire la superficie dei rulli.
  • Non rullare mai materiali con durezza > 50HRC
  • Se la macchina rimane inattiva per un lungo periodo di tempo, applicare un lubrificante antiruggine sui rulli.
  • Lo spessore minimo della lamiera laminata dipende dalle proprietà fisiche del materiale. Ecco alcuni risultati dei nostri test:
  • Si prega di fare riferimento a questo istruzioni su come calcolare la pressione di laminazione dalla distanza tra i rulli (solo riferimento)
Elettrodo  Dimensione Spessore originale Spessore finito
LiFePO4 doppio lato 50 mm di larghezza x 260 mm di lunghezza 0,205 mm 0,09 mm
LiMn2O4 a doppia faccia 50 mm di larghezza x 260 mm di lunghezza 0,205 mm 0,09 mm
Foglio di rame + grafite (lato singolo) 75 mm di larghezza x 240 mm di lunghezza 0,09 mm 0,04 mm

Conformità
  • Certificato CE
  • Il certificato MET è disponibile su richiesta con un costo aggiuntivo.
Articolo
Avvertenze
  • Non toccare la superficie della parte di laminazione della macchina quando i rulli sono riscaldati o in funzione.
  • A causa della influenza di ambienti di lavoro, la temperatura sulla superficie del rullo può essere diversa da quella visualizzata sul controller. È possibile calibrare la temperatura mediante Calibratore TC-LDe fare riferimento alla sezione istruzioni qui di tanto in tanto per garantire la precisione della temperatura di riscaldamento
  • Non laminare mai materiali con durezza > 50HRC
  • È necessario calandrare lo spessore in più fasi: Durante la calandratura del foglio campione, ogni calandratura deve essere diminuita di 0,02 mm rispetto allo spessore originale del foglio.
  • Non calandrare mai un decremento superiore a 0,02 mm rispetto allo spessore originale della lamiera ad ogni calandratura.
  • Il riscaldamento oltre i 200ºC provoca la deformazione del rullo e causa imprecisioni, oltre a produrre risultati di laminazione più spessi del solito. Per prolungare la durata dei cuscinetti a rulli, si raccomanda una lubrificazione regolare.
  • Pulire la superficie dei rulli ad ogni laminazione con acetone e lubrificarli quando non vengono utilizzati per evitare la corrosione.
  • Non è consentito utilizzare alcun prodotto MTI in luoghi pericolosi, in particolare è vietato l'utilizzo in ambienti di Classe I (gas e vapori infiammabili).
