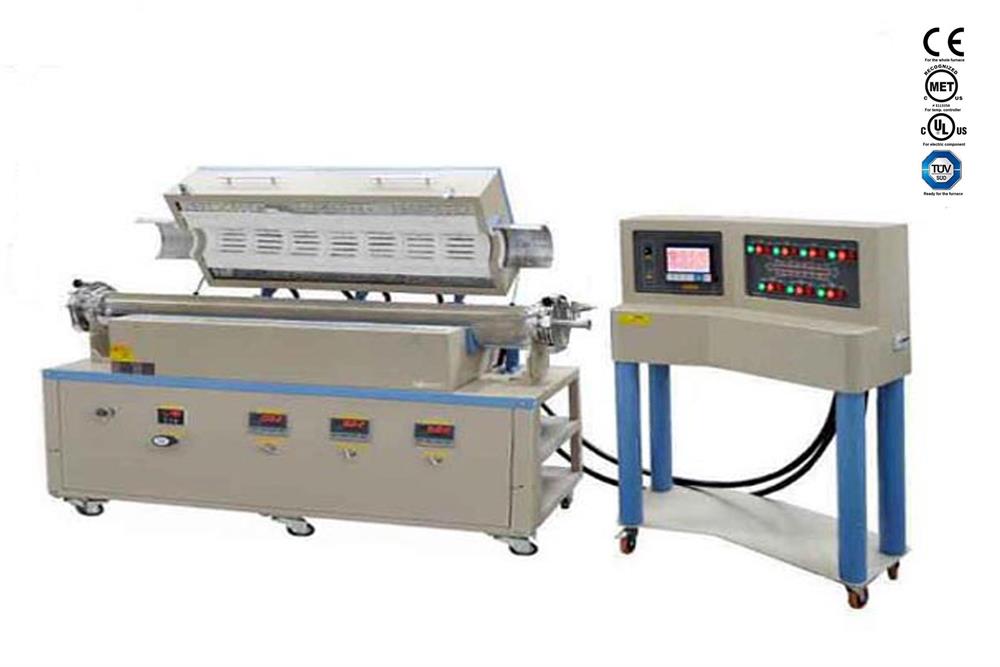

Forno tubolare superlega 1100C a 8 zone ad alta pressione con sistema di controllo della pressione - OTF-1200X-VIII-80-GF

• Si prega di vedere "Superconduttore isotropo multifilamento a cuprata per la generazione di campi magnetici superiori a 30 TMat-2014-13-4-Larbalestier-Isotropo a filo tondo"pubblicato da NATURE MATERIAL 3887, 9 MARZO 2014, in cui è stato utilizzato un forno ad alta pressione MTI.

OTF-1200X-HP-VIII-80-GF è un forno per tubi ad alta pressione con otto zone di riscaldamento e un sistema di controllo della pressione. Il tubo di lavorazione è realizzato in superlega a base di Ni (50 mm ID x 2000 mm L) in grado di resistere ad alte pressioni (ossigeno o gas inerti) sotto 1100°C max. Il suo sistema di controllo della pressione è in grado di mantenere una pressione stabile durante il processo di riscaldamento, fondamentale per la lavorazione di materiali superconduttori a base di Fe o di ceramiche ossidate di nuova generazione.

SPECIFICHE

Forno e potenza	Forno tubolare a otto zone di riscaldamento divisibili con strato di raffreddamento ad aria Isolamento in fibra di alta qualità e rivestimento riflettente per il massimo risparmio energetico. Potenza: 208 - 240VAC 50/60Hz, monofase, 9,6 KW max. (è richiesto un interruttore automatico > 60A).
Zona di riscaldamento	Otto zone di riscaldamento: 150 mm / zona Lunghezza totale delle zone di riscaldamento: 1200 mm  Zona a temperatura costante: 900 mm ±5°C
Temperatura di lavoro	1100°C max. per < 1 ora   1000°C per continuo Velocità di riscaldamento: 10°C/min
Controllo della temperatura	Il termoregolatore touch screen è integrato in una stazione di controllo che consente di controllare individualmente le otto zone di riscaldamento. Ogni canale è dotato di autotuning PID, fino a 30 segmenti programmabili Protezione integrata contro il surriscaldamento e i guasti della termocoppia. Precisione di temperatura di +/- 1 ºC.
Termocoppia	Omega 3 mm OD tipo K con connettore per alte temperature (220°C) Totale 8 TC, uno per ogni zona
Vaso di processo	Il recipiente a pressione è realizzato in superlega a base di nichel GH747 (Clicca per scaricare Scheda tecnica della lega a base di nichel GH747) Dimensioni del recipiente: OD 85 x ID 50 x Lunghezza 2000 (mm)  Opzionale: chiave dinamometrica disponibile qui per evitare di serrare eccessivamente i bulloni della flangia.  Attenzione: Non inserire mai un campione nella provetta direttamente senza crogiolo o foglio isolato per evitare reazioni alla provetta.
Pressione di lavoro	20 Mpa max. a <800°C 13 Mpa max. a <900°C 6 Mpa max. a <1000°C 4 Mpa max. a <1100°C Non riscaldare mai oltre i 1200°C
Gas di lavoro	Gas inerte e ossigeno Nessun idrogeno o gas infiammabile
Flangia e raccordo	Due flange di tipo CF sono saldate con un raccordo NPT femmina da 1/4" per collegare il tubo ad alta pressione. Sono inclusi 2 pezzi di o-ring in rame (l'o-ring in rame di ricambio è disponibile come materiale di consumo). )
Sistema di controllo del flusso e della pressione del gas	Il sistema di controllo del flusso e della pressione del gas è integrato un tavolo mobile per impieghi gravosi sotto il forno e il telaio di sicurezza  Due sensori di pressione e display digitali sono installati per monitorare la pressione per l'ingresso del gas e il tubo del forno Un regolatore di flusso di massa ad alta pressione è installato all'uscita del gas per controllare la portata del gas con una pressione di esercizio massima di 10 Mpa e una portata di 500 SCCM. 10 Mpa di pressione di lavoro e 500 SCCM di portata.  È installata una valvola di sicurezza che rilascia il gas quando la pressione raggiunge il punto di regolazione.
Dimensioni e peso	Dimensioni:  26000mmL*700mmW*947mmH (forno); 1100mmL*600W*1200mmH (console di controllo) Peso netto: 480 kg
Istruzioni per il funzionamento
Conformità e garanzia	Certificazione CE La certificazione NRTL o CSA è disponibile su richiesta con un costo aggiuntivo. Garanzia limitata di un anno per un supporto a vita
Note sulla sicurezza	La Superlega a base di Ni (Waspaloy o equivalente) è un tubo di lavorazione affidabile, che presenta eccellenti proprietà di duttilità e di trazione, per cui in caso di sovrapressione si verifica solo una deformazione per scorrimento prima di una cricca. Si prega di vedere a sinistra per vedere il tubo di lavorazione in superlega a base di Ni (Waspaloy o equivalente) sottoposto a test di sovrapressione. Attenzione: Per l'utilizzo di gas infiammabili, tossici o corrosivi, è necessario contattare il gruppo di ingegneri MTI per una consulenza al fine di conoscere tutti i prerequisiti e le misure precauzionali.
