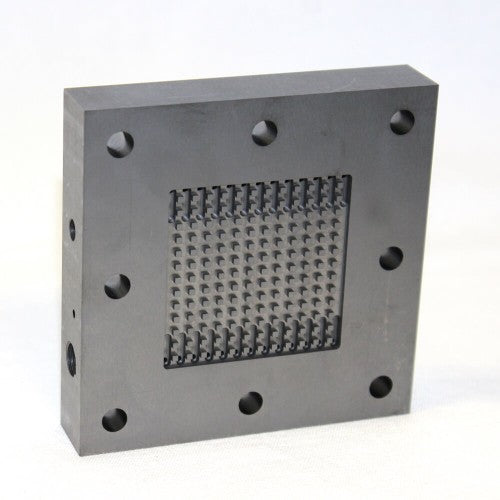

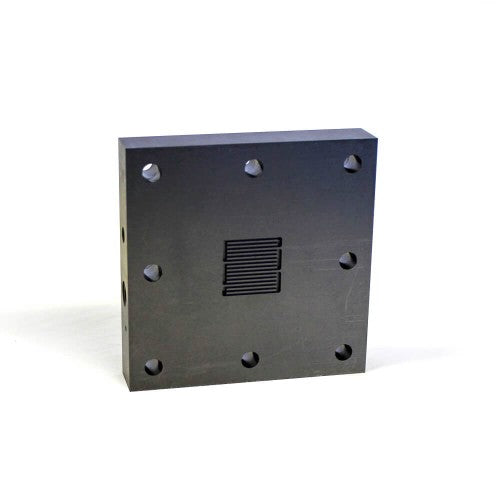

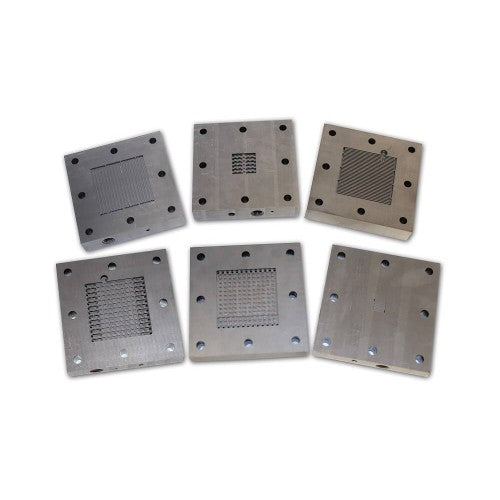

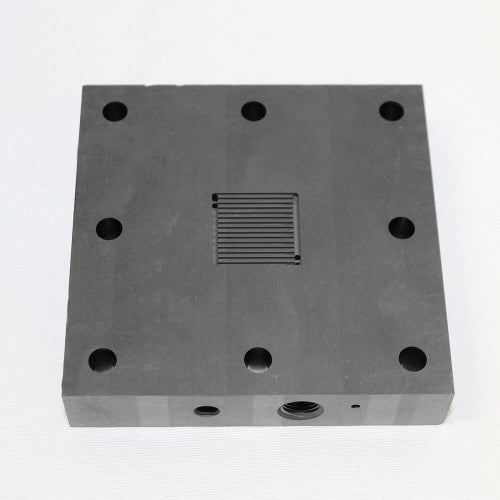

Piastra per campo di flusso in grafite - 5 cm² e 25 cm²

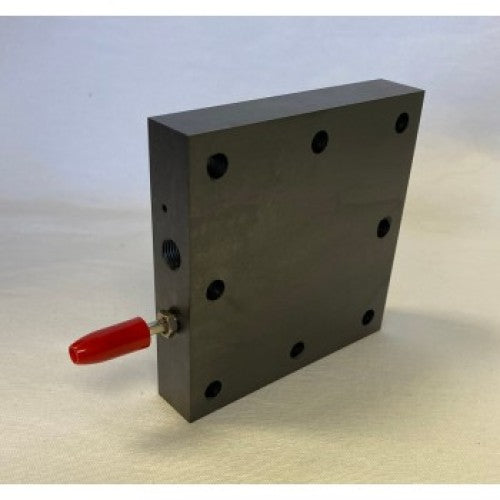

I campi di flusso in grafite sono adatti per H2/Air (idrogeno/aria), H2/O2 (idrogeno/ossigeno), DMFC (celle a combustibile a metanolo diretto) e per altre esigenze di test di dispositivi elettrochimici (batterie a flusso, batterie a flusso redox, ecc.). La piastra è prodotta con grafite pura al 100%. Ha un'eccellente conducibilità elettrica, un elevato trasferimento di calore e un'ottima resistenza alla corrosione per vari test o applicazioni di celle a combustibile e altri dispositivi elettrochimici. L'impregnazione di resina su tutto lo spessore riduce al minimo i problemi di permeazione dei gas. I modelli di flusso consentono un eccellente controllo del flusso e della distribuzione del reagente gassoso o liquido sull'intera superficie dell'elettrodo o della membrana (se l'applicazione non utilizza elettrodi catalizzati). Le piastre di grafite possono essere ordinate in qualsiasi quantità. Ogni piastra è dotata di una presa a banana e di una spina a banana da 4 mm come elemento standard per il fissaggio di varie connessioni elettriche o cavi del sensore (cavi di tensione o di corrente). Ogni piastra sarà inoltre accompagnata da una guarnizione in silicone da 10 mil. Fuel Cell Store fornisce anche varie personalizzazioni, come piastre in grafite con raccordi a compressione in nylon da 1/4" o PTFE da 1/4", a un costo aggiuntivo (consultare il menu a tendina quando si seleziona la configurazione da ordinare). Ulteriori dettagli sono forniti di seguito per queste varie configurazioni. Configurazione standard della piastra: Piastra in grafite lavorata con una presa a banana e un set di connettori a banana da 4 mm (connettore a banana con rivestimento rosso per il catodo e connettore a banana con rivestimento nero per l'anodo). Per i clienti che acquistano questa opzione, consigliamo vivamente di utilizzare raccordi in plastica (nylon o PTFE) come raccordi per i tubi delle piastre in grafite. In questo modo si evita la rottura delle piastre durante il fissaggio dei raccordi. L'uso di raccordi per tubi metallici con piastre di grafite o dovrebbe essere evitato se possibile, poiché durante l'installazione di raccordi per tubi metallici si verificherà la fessurazione delle piastre di grafite. È necessario evitare di serrare eccessivamente i raccordi per tubi alle porte di ingresso/uscita della piastra di grafite per evitare di danneggiare le piastre di grafite o i raccordi stessi. Configurazione standard della piastra con raccordi in nylon: Tutto ciò che è incluso nella configurazione standard più 2 set di raccordi in nylon. Piastra in grafite lavorata con una presa a banana, un set di spine a banana da 4 mm (spina a banana rivestita di rosso per il catodo e spina a banana rivestita di nero per l'anodo) e 2 set di raccordi per tubi in nylon. I raccordi per tubi hanno connessioni maschio, 1/4 di pollice OD del tubo x 1/8 di pollice NPT maschio. I raccordi in nylon sono adatti per effettuare connessioni a vari tubi di trasferimento del gas o del reagente in metallo e plastica e hanno una portata massima di 220 psi. La pressurizzazione interna di questa cella elettrochimica non è prevista per il valore di pressione indicato. Configurazione standard della piastra con raccordi in PTFE: Tutto ciò che è incluso nella configurazione standard più 2 set di raccordi in PTFE. Piastra in grafite lavorata con una presa a banana, un set di spine a banana da 4 mm (spina a banana rivestita di rosso per il catodo e spina a banana rivestita di nero per l'anodo) e 2 set di raccordi per tubi in PTFE. I raccordi per tubi hanno connessioni maschio, 1/4 di pollice OD del tubo x 1/8 di pollice NPT maschio. I raccordi in PTFE sono adatti per effettuare connessioni a vari tubi di trasferimento di gas o reagenti in metallo e plastica e hanno una portata massima di 220 psi. La pressurizzazione interna di questa cella elettrochimica non è prevista per il valore di pressione indicato. I raccordi in PTFE offrono un'eccellente resistenza chimica a vari ambienti. Le piastre di grafite non sono adatte alle celle elettrochimiche o alle applicazioni con potenziali di semicella superiori a 1,23 V (rispetto a NHE) o alle applicazioni che utilizzano sostanze chimiche corrosive/elettroliti che potrebbero presentare una situazione in cui gli atomi di carbonio possono essere ossidati elettrochimicamente o chimicamente. Ad esempio, le piastre di grafite non possono essere utilizzate sul lato anodico degli elettrolizzatori PEM. Dimensioni dell'area attiva: 2,23 x 2,23 cm o 5 x 5 cm Area attiva: 5 cm2 o 25 cm2 Schema di flusso o disegno del canale: Serpentina, colonna-perno, rettilineo o interdigitato Dimensioni fisiche totali per la piastra di grafite: 9,6 x 9,6 cm (3,77" x 3,77") Spessore della lastra di grafite: 1,9 cm (0,75") Contattateci se avete domande su questo prodotto.
