MTI  |  SKU: GSL-1200R-MWPE

Forno rotativo CVD assistito da plasma a 1200°C con tubo da 2" - GSL-1200R-MWPE

€0,00

Consegna e spedizione nell'UE

Nel preventivo aggiungeremo i costi di spedizione, assicurazione e sdoganamento.

Forno rotativo CVD assistito da plasma a 1200°C con tubo da 2" - GSL-1200R-MWPE

MTI

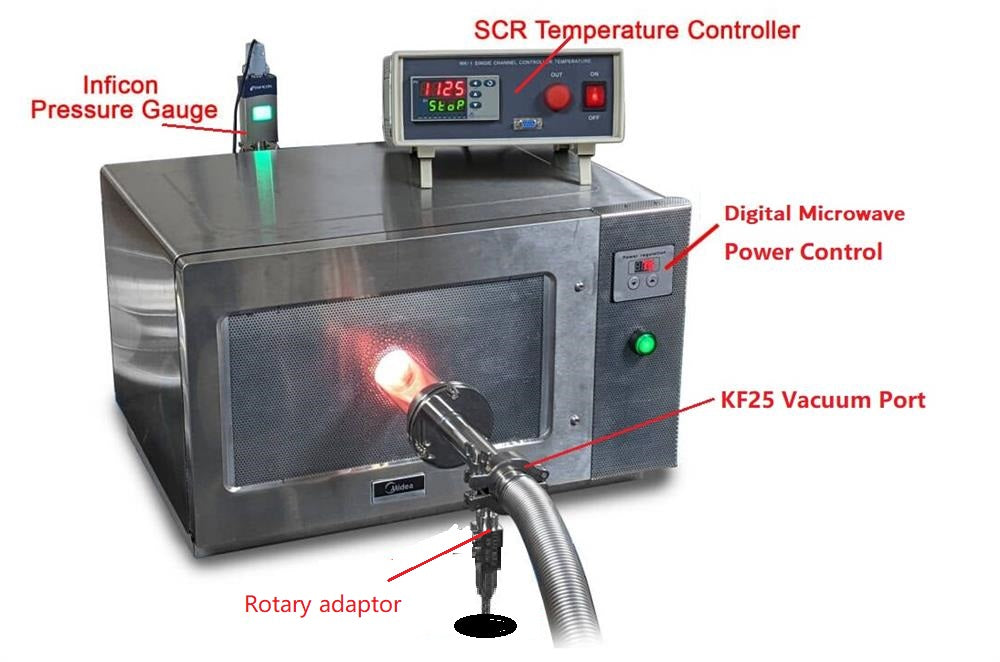

 GSL-1200R-MWPE è un forno a microonde MPCVD (CVD assistito da microonde) rotativo. Integra il generatore di microonde a 2,45 GHz e il tubo di lavorazione rotante da 2" (0-5 rpm) con flangia sigillata sotto vuoto per fornire un plasma stabile da 800oC a 1200oC sotto vuoto di ~4,5 torr. È stato progettato per calcinare rapidamente la polvere e formare la struttura core-shell per la polvere nella ricerca sulle batterie.

SPECIFICHE:
Potenza
  • Totale 2000W
  • 208-240VAC, monofase, 50/60Hz
Microonde
  • Frequenza: 2,45 GHz ±25 MHz
  • Potenza di uscita: 1400W
  • Perdita di potenza a microonde: ? 3 mW/cm² a 1 metro di distanza.
  • Un regolatore di potenza digitale è integrato per regolare la potenza di uscita dal 10 al 100%.
 Modulo di riscaldamento e
Tubo di elaborazione
  • La moneta di riscaldamento a filo di Ni-Cr-Al con ID di 80 mm è installata all'interno di un modulo di allumina fibrosa (Fig. 1).
  • La bobina di riscaldamento è posizionata all'interno della camera a microonde
  • 2"  Tubo di lavorazione in quarzo fuso con una lama di miscelazione al centro (Fig. 2 e Fig.3)
  •  Fig. 1   Foto. 2  Figura 3
Flange e vuoto
  • Una coppia di flange per il vuoto è inclusa per sigillare il tubo di quarzo.
    • La porta per il vuoto KF25 e l'ingresso e l'uscita del gas da 1/4 con valvole a spillo sono incorporate nella flangia (Fig. 1).
  • È incluso un vacuometro digitale per il controllo del vuoto (Fig. 2).
  • Livello di vuoto max. Livello di vuoto: 10-2 torr con pompa a secco e 10-5 torr con turbopompa.
  • La pompa non è inclusa. Fare clic sulla Fig. 3 per ordinarla separatamente. Per le applicazioni CVD, si consiglia di scegliere una pompa a secco.
Fig. 1 Fig. 2  Figura 3

Girevole in linea e
Velocità di rotazione

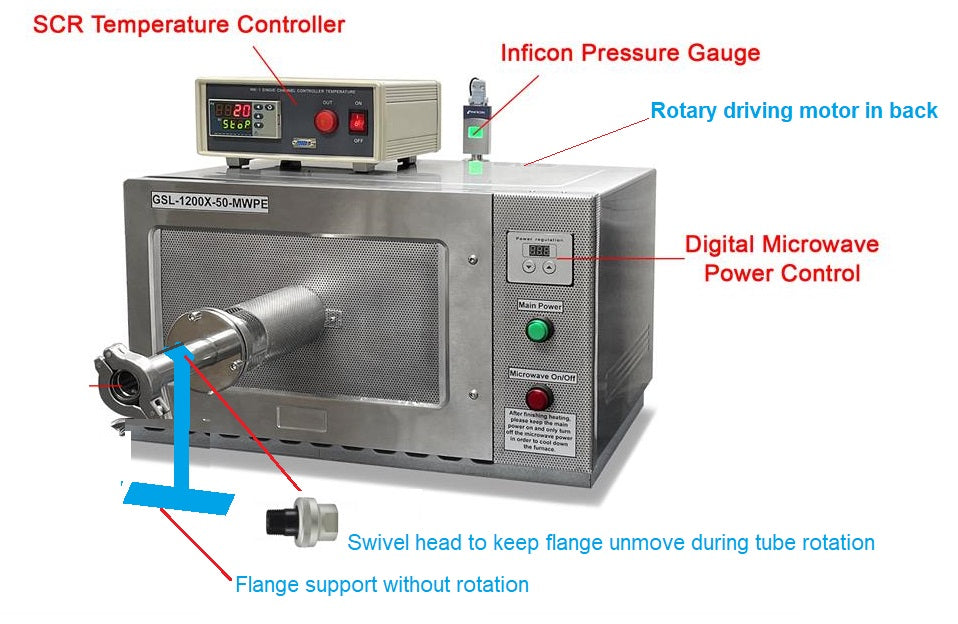

  • Sono inclusi due raccordi girevoli in linea per il gas, collegati alle flange, che consentono al tubo del gas di rimanere in posizione quando il tubo ruota.
  • Velocità di rotazione: la rotazione del tubo è azionata da un motore a corrente continua con una gamma di velocità variabile da 1 a 5 giri/min.
  • Per collegare i raccordi girevoli in linea al serbatoio del gas è necessario un tubo del gas da 1/4".
  • Fare clic sull'immagine a sinistra per vedere le specifiche dettagliate

 Temperatura di lavoro
  • Max. 1200ºC < 30 minuti con modulo di riscaldamento assistito
  • Min. 800ºC con modulo di riscaldamento assistito
  • 1100ºC continuo con modulo di riscaldamento assistito e plasma
  • Velocità di riscaldamento: 1 ~20°C / min programmabile
  • ~750ºC   riscaldamento solo a microonde senza controllo della temperatura

 Regolatore di temperatura
  • 30 segmenti programmabili per velocità di riscaldamento, temperatura e tempo di sosta e velocità di raffreddamento
  • Controllo della temperatura SCR
  • Protezione da sovratemperatura e da rottura della coppia termica
  • Precisione di controllo +/-1,0 ºC
  • Coppia termica di tipo K inserita attraverso la flangia
Peso netto
  • 30 kg
Dimensioni
  • Microonde: 560(L) x 410(L) x 340(H) mm
  • Profondità totale con tubo e flangia: 780 mm
  • Controllore: 600(L) x 520(L) x 265(H) mm
Garanzia
  • Garanzia limitata di un anno con assistenza a vita.
  • I materiali di consumo, compresi crogioli, elementi riscaldanti e materiali di isolamento termico, non sono coperti dalla garanzia.
  • ATTENZIONE: Eventuali danni causati dall'uso di gas corrosivi e acidi non sono coperti dalla garanzia limitata di un anno MTI.
Conformità
  • Certificato CE
  • La certificazione NRTL o CSA è disponibile su richiesta
