MTI  |  SKU: UNIPOL1200S

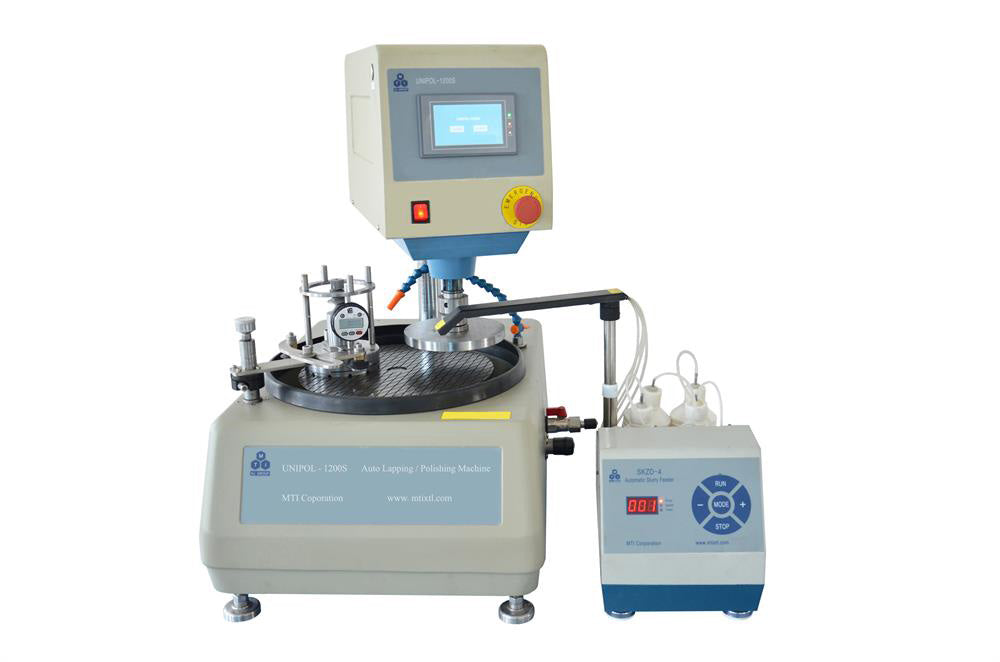

Lappatrice/lucidatrice automatica a pressione controllata da 12" con alimentatore automatico di fango opzionale - Unipol-1200S

€0,00

Consegna e spedizione nell'UE

Nel preventivo aggiungeremo i costi di spedizione, assicurazione e sdoganamento.

Lappatrice/lucidatrice automatica a pressione controllata da 12" con alimentatore automatico di fango opzionale - Unipol-1200S

MTI

Unipol-1200S può essere utilizzata per lappare/lucidare campioni di materialecome metallo, cristallo, vetro, ceramica, refrattariorocce, schede PCB e polimeri, con dimensioni fino a 6" di diametro. Clienti possono regolare la forza di pressatura tra la piastra di caricamento del campione da 160 mm di diametro (in alto) e la piastra di lucidatura da 300 mm di diametro (in basso), nonché la rispettiva velocità di rotazione per soddisfare le esigenze di lavorazione.

SPECIFICHE
Caratteristiche
  • Forza di pressione regolabile (0,5 - 20 kgf)) per diverse condizioni di lucidatura e materiali
  • Touch screen a colori per le impostazioni di lucidatura
  • Velocità regolabile sia per la piastra di caricamento dei campioni che per la piastra di lucidatura
  • Direzione di rotazione regolabile per la piastra di lucidatura (in senso orario e antiorario)
  • Lucidatura multipla dei campioni con dimensioni inferiori a 50 mm di diametro
  • Eccellente per lucidatura di lunga durata di materiali duri e resistenti
  • Oltre alla lucidatura metallurgica standard con abrasivi, la spianatura a risoluzione micrometrica di substrati di cristallo è disponibile con un dispositivo di lucidatura opzionale da 4" (con maschera a vuoto e indicatore di spessore digitale).
  • Il dispositivo di lucidatura può essere spostato circonferenzialmente con un braccio oscillante (modalità manuale)
  • L'alimentazione automatica del fango a velocità controllata è disponibile con un alimentatore di fango opzionale.
Potenza
  • 208 - 240 VAC, 50 / 60 Hz
Piastra di caricamento campioni (superiore)
  • Dimensioni: 160 mm Dia.
  • Velocità: 10-80 giri/min regolabile (si consiglia 10-50 giri/min)
Piastra di lucidatura (fondo)
  • Dimensioni: 300 mm Dia.
  • Velocità: 20 - 240 rpm regolabile (incremento di 10 rpm)
Forza di pressatura
  • 0,5 - 20 kgf (consigliato 0,5 - 15 kgf))
  • Incremento di 0,5 kgf
Pannello di controllo
  • Menu di avvio (Fig. 1), menu modalità automatica (Fig. 2), menu modalità manuale (Fig. 3)
    1 2   3
Opzionale
  • Alimentatore automatico di liquami in sospensione a 4 canali (Fig. 0)
  • Apparecchio di lucidatura da 4" con dima a vuoto e indicatore digitale di spessore per lappatura/lucidatura con risoluzione al micron (cliccare su Pic 1)
  • Pressa di montaggio automatica per la preparazione dei campioni metallografici (per i dettagli, fare clic su Pic 2)
  • I materiali di consumo per la lappatura/lucidatura, come i dischi di carta vetrata (Fig. 4), i tamponi di lucidatura (Fig. 5), le piastre magnetiche e di acciaio tampone (Fig. 6) e la pasta diamantata per la lucidatura (Fig. 7), possono essere ordinati a MT.I
0 1 2 3 4 5 6 7
Dimensioni
  • 660 mm L נ460 mm L נ760 mm H
Peso netto
  • 95 kg
Peso e dimensioni di spedizione
  • 156 kg (345 libbre), 1220 mm L x 1020 mm L x 1090 mm H (48" L x 40" L x 43" H)
Istruzioni per il funzionamento

Conformità
  • Certificazione CE
  • La certificazione NRTL NON è disponibile temporaneamente

Garanzia
  • Garanzia limitata di un anno con assistenza a vita
  • La ruggine e i danni dovuti a condizioni di stoccaggio o manutenzione improprie non sono coperti da garanzia.
  • Applicazioni della lucidatrice
Note applicative
  • Nel calcolare la forza di pressatura totale, aggiungere il peso del campione (o dei campioni) e della piastra di carico del campione. Ad esempio, si supponga che il campione pesi 0,1 kg. La piastra di caricamento campioni a base piatta in dotazione pesa 2,5 kg. Se sulla macchina è impostata una forza di pressatura di 0,5 kgf, la forza di pressatura totale è di 2,5 + 0,1 + 0,5 = 3,1 kgf.
  • Se il campione è di dimensioni ridotte rispetto alla piastra di carico, si prega di eseguire la lappatura/lucidatura con almeno 3 campioni simili e montare i campioni in modo simmetrico ed equilibrato. Questo è fondamentale per il normale funzionamento della macchina.
  • Pulire la macchina, compresa la piastra di lucidatura e la piastra di caricamento dei campioni, dopo ogni utilizzo. Prima della pulizia, la macchina deve essere scollegata dall'alimentazione! NON utilizzare detergenti o liquidi a base di olio! Usare solo acqua per pulire la macchina. NON sciacquare il lavandino della piastra di lucidatura! Limitare il livello dell'acqua nel lavandino a non più di 5 mm. In caso contrario, i circuiti della macchina potrebbero essere danneggiati dall'acqua che trabocca.
  • Il circuito di controllo del motore potrebbe essere danneggiato da una sovracorrente. NON avviare le piastre rotanti da un numero di giri elevato! Aumentare gradualmente la velocità di rotazione fino al valore desiderato. Attendere almeno 10 secondi tra l'accensione e lo spegnimento del motore!

PACCHETTO STANDARD
No. Descrizione Quantità
1
 Macchina per lappatura/lucidatura Unipol-1200S 1 unità
2
 Ø300 mm (12") Piastra di lucidatura in alluminio 1 pezzo
3
 Ø300 mm (12") Piastra di lucidatura in ferro 1 pz.
4
 Ø160 mm Piastra di carico campioni a base piatta 1 pz.
5 Ø105 mm Piastra di carico campioni per alta forza di pressione 1 pz.
6 Anello di condizionamento per il ripristino della planarità della piastra di lucidatura
 1 pz.
7
