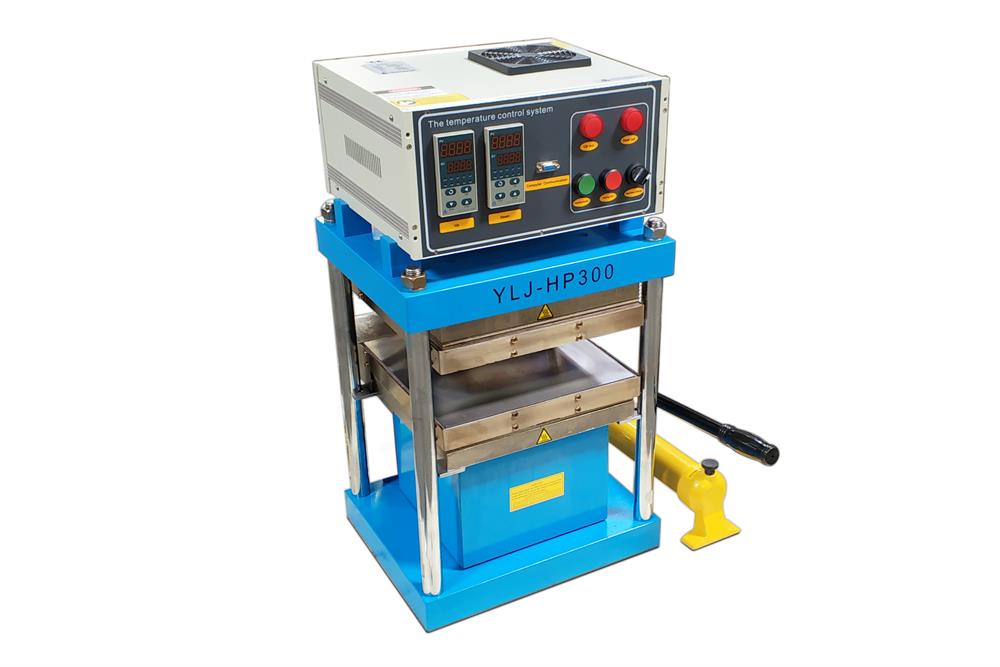

500°C Max 30 T Pressa a caldo per laminazione di precisione (area 12" x 12") con regolatore a doppia temperatura. Controllore - YLJ-HP300

YLJ-HP300 (aggiornato da YLJ-HP100 ) è 500°C Max. pressa a caldo per la laminazione, che consiste in una pressa idraulica da 30T con due piani riscaldati. Le temperature della riscaldate sono controllate separatamente da due termoregolatori digitali, fino a 500°C. I piani (area 300 x 300 mm) sono realizzati in lega Cr12MoV temprata con superficie piana. Sul piano di riscaldamento sono installate delle camicie di raffreddamento ad acqua che consentono un raffreddamento più rapido della piastra riscaldata. È presente anche un manometro (300 kN). per monitorare la pressione applicata alla piastra. È uno strumento eccellente per la preparazione di campioni di polimeri e ceramiche e per il controllo della pressione. celle SOEC (celle con elettrolizzatore ad ossido solido).

SPECIFICHE:

Pressa idraulica	La pompa idraulica e il cilindro idraulico sono separati per facilitarne la sostituzione Forza massima Forza: 30T   Funzionamento manuale
Pressione massima Pressione di lavoro	Manometro Valore di pressione visualizzato (MPa)  5    10   20  25 30   41  Forza effettiva applicata al cilindro idraulico (tonnellata)  5.5 8 15 18.5 22 30 La forza effettiva applicata al cilindro idraulico (tonnellata) è pari alla forza applicata al pezzo in lavorazione. Per calcolare la pressione effettiva applicata al pezzo in lavorazione, seguire le equazioni seguenti: P = T/(?r^2) x g x 10 P: Pressione (MPa) applicata al pezzo in lavorazione T: Forza (Ton) applicata al cilindro idraulico  g: Gravità standard. g ? 9,8 m/s2 ?: ~3.14 r: Raggio (cm) del pezzo in lavorazione *1 tonnellata metrica = 1000 kg; 1 MPa? 10 kgf/cm2
Manometro	Precisione di misura +/-1,25 kN
Area del piano riscaldata	Area del piano: 300 mm x 300 mm (nominale 12 "x12") Materiale: Tempra Lega Cr12MoV Superficie: Spianatura con rettifica CNC  Il parallelismo tra due lastre: < 0,1 mm all'interno di un'area di 10 "x10" a 500°C Rugosità della superficie della piastra: < 2 micron
Distanza massima di traslazione Distanza di traslazione	80 mm  Non sollevare il cilindro inferiore (pistone) oltre la sua distanza massima di corsa (80 mm).
Piastra di pressatura Altezza massima di apertura Altezza di apertura	79 mm
Temperatura massima di lavoro Temperatura di lavoro	450°C continua con raffreddamento ad acqua 500°C per meno di 30 minuti
Velocità di riscaldamento e raffreddamento	? 2°C/min

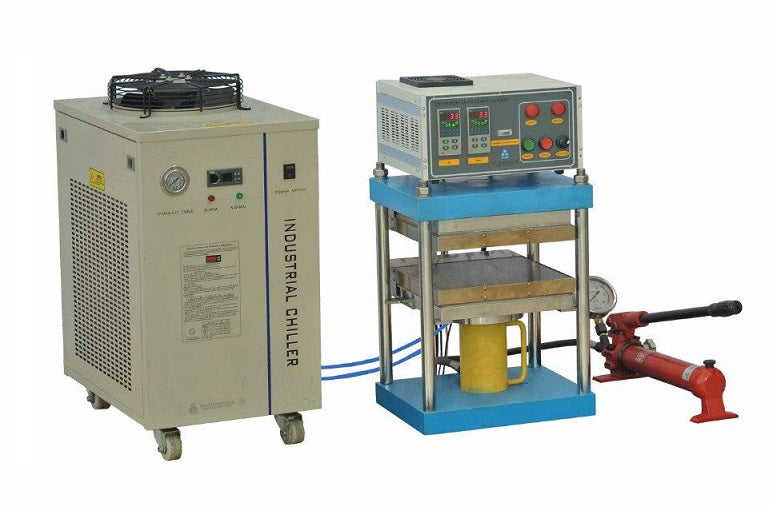

Camicia di raffreddamento ad acqua	Due camicie di raffreddamento ad acqua sono costruite separatamente sul retro della piastra di riscaldamento superiore e inferiore con connettori per tubi dell'acqua da 1/4". Questa configurazione consente di raffreddare il campione non appena il processo di pressatura a caldo è completato.  Una refrigeratore d'acqua a ricircolo è necessario, ma non è incluso.  Per temperature di funzionamento inferiori a 300 gradi, scegliere un sistema di raffreddamento a ricircolo d'acqua. refrigeratore d'acqua KJ5000 Per temperature di esercizio superiori a 300 gradi, scegliere un refrigeratore d'acqua KJ5000. KJ5300.  La pompa idraulica elettrica può essere abbinata al laminatore per il controllo automatico della pressione. (Fig. 3) Tuttavia, il tempo di pompaggio può richiedere 15 minuti.
Controllo della temperatura	Due regolatori digitali sono installati in un'unica scatola con 30 segmenti programmabili e autotuning. Precisione della temperatura ±2°C
Requisiti di potenza	208 - 240 VAC, 50/60Hz, monofase 4,5 kW max. Per la 220 V è necessario un interruttore automatico da 20 A. Il cavo di alimentazione da 5' è incluso, ma non la spina.
Conformità	Certificazione CE per l'intero forno La certificazione NRTL (UL 61010) o CSA è disponibile su richiesta, si applicano costi aggiuntivi
Immagini delle dimensioni della macchina
Peso dell'attrezzatura	500 libbre (solo pressa)
Peso e dimensioni di spedizione	600 libbre; 47" x 39" x 41"
Video sul funzionamento	Istruzioni per l'installazione       Test sul parallelismo del piano 100 um
Garanzia	La pressa è stata sottoposta a controlli di qualità negli Stati Uniti e viene fornita assistenza a vita. Garanzia standard limitata di un anno (la garanzia estesa è disponibile fino a 5 anni a un costo aggiuntivo)
Nota applicativa	La pressa a caldo può essere collocata all'interno di una camera a guanti e il termoregolatore e la pompa saranno collocati all'esterno della camera a guanti Pic. 1 La pressa a caldo può essere utilizzata per misurare il modulo del generatore termoelettrico (sopra caldo e sotto freddo). 2   Fig. 1          Fig. 2
