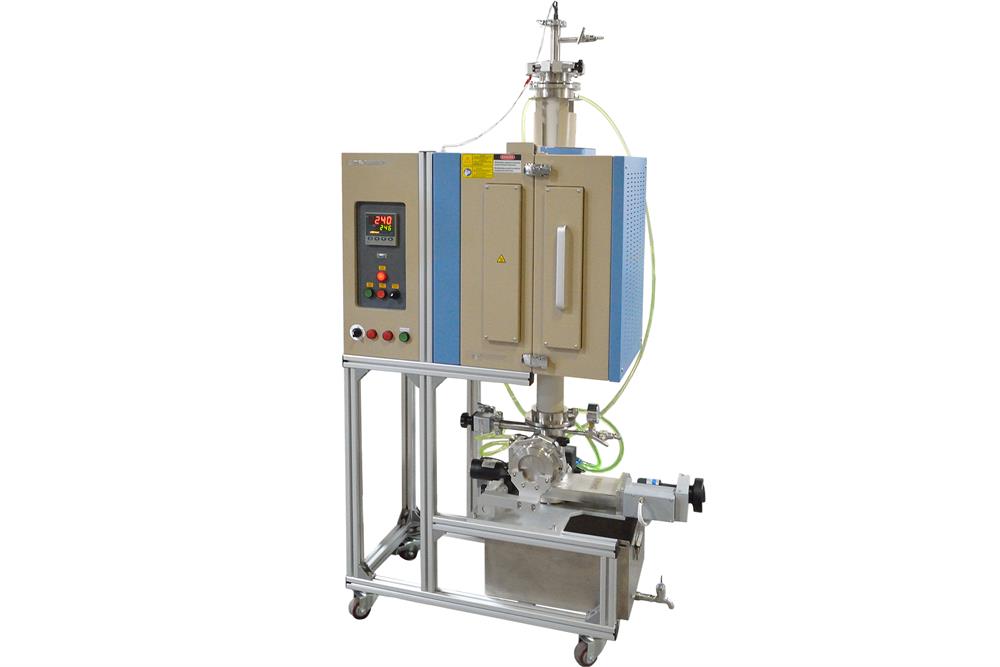

Forno di tempra controllato in atmosfera da 1500 C con tubo di allumina da 80 mm di diametro - OTF-1500X-80-VTQ

• Cassa del forno in acciaio a doppio strato con raffreddamento ad aria per mantenere la temperatura superficiale della cassa < 65°C.

• Verticale e divisibile per facilitare l'installazione di tubi e flange.

• Trattamento di riscaldamento controllato in atmosfera con un tubo di allumina da 80 mm OD.

• Facile controllo del quenching. È sufficiente aprire la valvola a saracinesca e far cadere il campione direttamente nella vasca di tempra rilasciando il gancio elettromagnetico del campione.

Potenza

• 208-240VAC, monofase, 50/60 Hz

• 6 KW (è necessaria una presa di corrente da 40A)

Temperatura di riscaldamento

• 1500^oC < 30 minuti

• 1400^oC < continuo

Max. Velocità di riscaldamento

• ? 10^oC /min

Elemento di riscaldamento

• 1500°C grado SiC---12 pezzi

Tubo di lavorazione

• Materiali: Tubo di allumina prodotto negli USA

• Dimensioni: OD:80 mm x ID 74:mm x Lunghezza: 1000 mm (incluso)

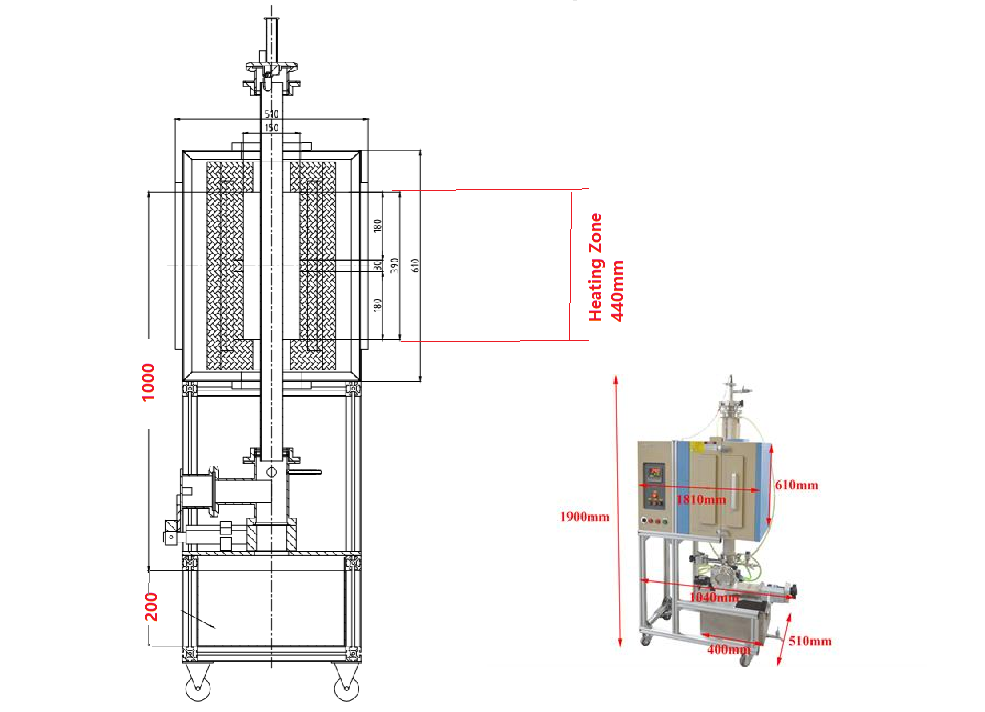

Zona di riscaldamento

• Lunghezza della zona di riscaldamento: 440 mm

• Temperatura costante 150 mm entro+/- 1^oC)

• 30 segmenti programmabili per un controllo preciso della velocità di riscaldamento, raffreddamento e tempo di permanenza.

• Funzione PID Auto-Tune integrata con protezione da surriscaldamento e rottura della termocoppia.

• La protezione da sovratemperatura e l'allarme consentono il funzionamento senza operatore.

• Precisione di temperatura di +/- 1 ºC.

• Una termocoppia di tipo S.

• Porta di comunicazione RS-485.

• Il software controllato da PC e il modulo di interfaccia sono opzionali. (Protocollo Modbus standard, scritto da Labview).

• Il kit software di controllo della temperatura MTS02-Y (per i controllori della serie YD518P) + pacchetto laptop da 15" è disponibile nella barra delle opzioni. Fare clic per informazioni dettagliate sul kit software MTS02-Y.

Eurotherm

Controllore di temperatura (opzionale)
Aggiornare il regolatore di temperatura al modello Regolatore di temperatura Eurotherm serie 3000 che è completamente compatibile con LabVIEW. Questo pacchetto comprende un programmatore Eurotherm serie 3000, un cavo di comunicazione (RS485 - USB) e un CD del software.

Flange raffreddate ad acqua

• Entrambe le flange, superiore e inferiore, sono dotate di una camicia di raffreddamento ad acqua (vedi immagine a sinistra), che raffredda e preserva le guarnizioni O-ring sulla flangia durante il funzionamento ad alta temperatura.

• Fare clic sull'immagine sottostante per ordinare un refrigeratore d'acqua a un costo aggiuntivo.

•

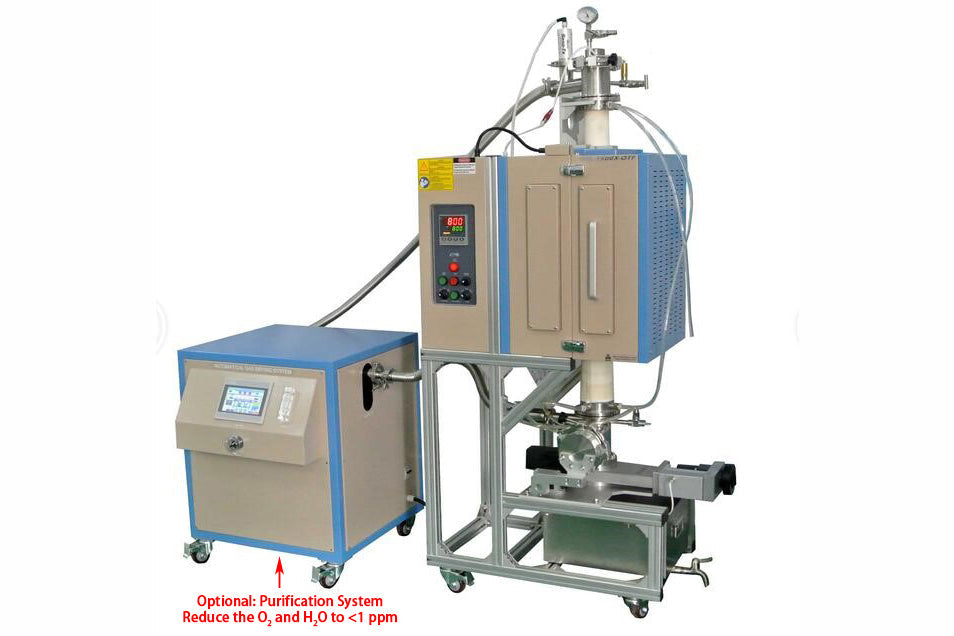

Purificazione e circolazione del gas (opzionale)

• EQ-RMP-1 è un sistema automatico di purificazione e circolazione dell'umidità e dell'ossigeno, in grado di fornire un ambiente di lavoro con una concentrazione di umidità e ossigeno < 1 ppm per i forni e le scatole a guanti MTI.

• Contiene 1 colonna di antiossidante BASF e assorbente di umidità UOP.

• Un sistema di controllo automatico della pressione mantiene la pressione costante.

• Il touch screen a colori da 6" consente di controllare e visualizzare in modo semplice lo stato dell'umidità e il livello di pressione.

• I sensori di ossigeno e umidità sono inclusi.

Serbatoio di raffreddamento ermetico (opzionale)

• Il serbatoio di tempra ermetico è opzionale per i materiali sensibili all'aria e consente l'intero processo di tempra sotto il controllo dell'atmosfera.

• Per ulteriori informazioni, contattare MTI.

•

Vuoto

• <0,05 torr (con una pompa da vuoto meccanica)

• La pompa per vuoto non è inclusa. Fare clic sull'immagine sottostante per ordinare separatamente una pompa per vuoto.

Cavo di alimentazione e spina

• Sono inclusi 10 piedi di cavo di alimentazione 10-3 AWG approvato UL per impieghi gravosi. È possibile ordinare un cavo di alimentazione di lunghezza extra.

• La spina non è inclusa. Sfoglia il nostro catalogo per spine compatibili o procurarsene una presso un negozio di ferramenta locale.

•

Dimensioni

  1040 L × 510 W × 1900 H ( mm )

Peso netto

• Circa 85 kg (escluso il carrello mobile)

Peso e dimensioni di spedizione

• Due pallet

• 600 lbs, 48 "x40 "x76"

• 200 lbs, 48 "x40 "x27"

Garanzia

• Garanzia limitata di un anno (parti consumabili come elementi riscaldanti, tubi di lavorazione, ecc.e gli o-ring non sono coperti dalla garanzia; si prega di ordinare le parti di ricambio ai prodotti correlati indicati di seguito).

Computer portatile, software e controllo WiFi (opzionale)

• Laptop nuovo di zecca con Microsoft Windows 10 e Microsoft Office 2013 (30 giorni di prova gratuita) da utilizzare immediatamente.
• Sistema di controllo della temperatura basato su Labview (EQ-MTS01) consente all'utente di modificare i profili di temperatura, gestire le ricette di trattamento termico, registrare e tracciare i dati per i forni MTI.
• Il telecomando wireless offre un raggio d'azione fino a 300 metri.
• Le funzioni di cui sopra sono disponibili su richiesta con un costo aggiuntivo (fino a 1.000 dollari). Contattateci per ulteriori informazioni.
• Nota: il software è compatibile solo con il termoregolatore Yudian di MTI.
•

Conformità

• Certificazione CE

• La certificazione NRTL (UL61010) o CSA è disponibile su richiesta con un costo aggiuntivo.

Note applicative


Fare clic qui per imparare sull'installazione di un regolatore di gas.

• Per ottenere una temperatura accurata all'interno del forno tubolare, è necessario calibrare la temperatura prima dell'uso; fare clic qui per sapere come fare..

• Come impostare il tubo ceramico e la flangia del vuoto per il forno a tubi MTI.

• I forni tubolari con tubi in allumina sono progettati per l'uso sotto vuoto o con pressione positiva < 0,02 Mpa / 0,2 Bar / 3 PSI (pressione relativa).

• Non utilizzare mai crogioli di grafite nel tubo di allumina.

• Attenzione: Per un funzionamento sicuro, è necessario installare un regolatore di pressione a due stadi sulla bombola del gas per limitare la pressione al di sotto di 3 PSI. Fare clic qui per imparare l'installazione di un regolatore di gas.

• Non riscaldare mai il forno quando la valvola di rilascio del gas è chiusa e nella camera del forno è presente una condizione di pressione positiva (>3 psi).

• La portata del gas di lavoro deve essere limitata a < 200 SCCM (o < 200 ml/min).
