Caratteristiche
 |

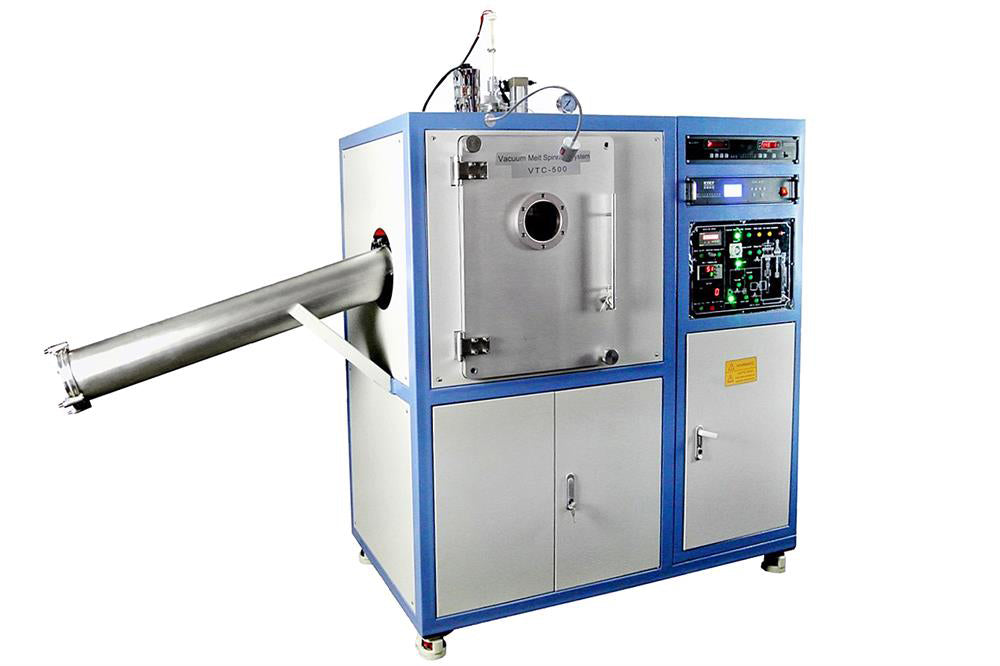

- Il sistema completo è composto da camera da vuoto in acciaio inox, pompe turbo e meccaniche, sistema di riscaldamento a induzione da 25KW, sistema a rack e collettore tubolare di scarico lungo un metro.
- Volano in rame di 300 mm di diametro con max. 45 metri/sec. di velocità di rotazione
- Sistema su scala di laboratorio per la fusione di campioni metallici fino a 50 grammi per lotto (punto di fusione del materiale < 1000°C)
- Distanza tra crogiolo e ruota di rame regolabile da 0 a 10 mm (regolazione manuale)
- L'inserto TC sul fondo del crogiolo può misurare la temperatura al di sopra della massa fusa (evitare il contatto diretto tra il TC e la massa fusa).
- Il "raschietto" regolabile in posizione può prevenire la fuoriuscita del nastro all'interno della camera.
- L'accessorio per la colata sottovuoto è opzionale e rappresenta un'ottima aggiunta al sistema di filatura della colata. (Fare riferimento all'immagine a sinistra per vedere le configurazioni per la colata sottovuoto e la filatura di colata). Il crogiolo di colata e lo stampo non sono inclusi).
|
| Requisiti di alimentazione |
- Tensione d'ingresso: 220VAC, trifase, 60Hz
- Potenza in ingresso: 25 KW (è necessario un interruttore da 50A)
|
Stazione di controllo
|
- Tutti i controlli funzionali in un unico pannello: Controllo della temperatura e della potenza di induzione, velocità di rotazione del tamburo di rame e ON/OFF, attivazione e disattivazione della pompa meccanica e della pompa turbo, valvole solenoidi per l'isolamento della pompa e lo spurgo del gas, attivazione e disattivazione della filatura di fusione. Per i dettagli, fare clic sull'immagine 1
- Display digitale del vuoto combinato per misuratore Pirani e misuratore ionizzato. Cliccare sull'immagine 2 per i dettagli
 Figura 1  Figura 2
|
Camera del vuoto e pompa

Fig.1 Fig.2 |
- Camera da vuoto in acciaio inox: 400 L x 380 P x 600 H, mm, fare clic su pic.1 per vedere i dettagli
- Porta a battente con finestra di osservazione al quarzo (Ø 120 mm).
-
La bobina supplementare è disponibile per funzione di fusione è disponibile su richiesta (Per i dettagli, vedere la figura 2)
-
Il turbocompressore incorporato, supportato dalla pompa meccanica, è in grado di pompare la camera a 5 x10 E-5 torri all'interno di 30 minuti (Livello di vuoto massimo 10E-7 torr con camera di cottura)
|
Riscaldatore a induzione
e regolatore di temperatura
|
- Riscaldatore a induzione a doppia stazione da 25KW (30-80Khz)
- Carico massimo del campione: 10 - 50 g per un campione sciolto e 100 g max con un campione pressato (in base al materiale NbFeB)
- Un regolatore di temperatura di precisione è integrato con un inserto TC di tipo B (lungo 24'') all'interno del crogiolo riscaldante. (si deve evitare il contatto diretto tra il TC e la massa fusa).
- Profilo di temperatura a 30 segmenti programmabile con precisione di +/- 2°C

|
| Crogioli |
- Nella confezione sono inclusi due crogioli BN standard (due dimensioni di ugelli: 1 mm di diametro e 10 mm di lunghezza x 1 mm di larghezza). Per i dettagli, fare clic sulle immagini 1 e 2 qui sotto.
- Sono inclusi due crogioli al quarzo per la colata sottovuoto (ugello da 1 mm di diametro). Fare clic sull'immagine 3
- Crogioli personalizzati in quarzo, allumina o BN sono disponibili su richiesta con un costo aggiuntivo.
-

|
Pressione del gas e valvole a solenoide
|
- Il regolatore di pressione PID è incluso per controllare con precisione la pressione del gas applicata al crogiolo al fine di spingere il fuso fuori dall'ugello. Per vedere il dispositivo, fare riferimento all'immagine a sinistra.
- Le elettrovalvole a gas sono utilizzate per isolare le pompe dalla camera quando non vengono utilizzate, per lo spurgo della camera e per lo scarico della pressione.
|
| Ruota di rotazione |
- Volano in rame senza raffreddamento ad acqua (300 mm Dia. x 40 mm L)
- 0 - 45 metri / secondo (2850 RPM max.) regolabile
|
Funzione di fusione
- La bobina di induzione supplementare per la colata di campioni sfusi è inclusa e utilizza lo stesso alimentatore a induzione.
- Lo stampo in rame freddo ad acqua personalizzato è disponibile su richiesta con un costo aggiuntivo. (Si prega di specificare le dimensioni del campione per un preventivo)
- Una ruota di rame raffreddata ad acqua è disponibile su richiesta per la fusione di > 500 g con un costo aggiuntivo.
- Il refrigeratore ad acqua è opzionale; per ordinarlo, fare clic sull'immagine più a destra in basso.
-

|
Impronta
|
-
 2500 x 1000 x 2000 mm (L x P x A); Camera: 400 x 380 x 600 mm (L x P x H); Camera: 400 x 380 x 600 mm (L x P x H). H)
|
| Peso e dimensioni di spedizione |
- Due pallet
- 1500 lbs, 80" x 41" x 87"
- 550 libbre, 48" x 40" x 70"
|
| Conformità |
- Certificazione CE
- La certificazione NRTL è disponibile su richiesta con un costo aggiuntivo
|
| Garanzia |
Garanzia limitata di un anno con assistenza a vita |
| Manuale operativo e video |

|
| Note applicative |
- Per una migliore filatura di fusione, il campione deve avere un diametro > 5 mm. Se il campione è in polvere o in particelle più piccole, deve essere prefuso e fuso in una massa di diametro > 5 mm.
- Si noti che non tutti i materiali possono essere filati. Per poter essere filato con successo, il materiale deve avere una viscosità adeguata. È responsabilità del cliente trovare la giusta composizione, le dimensioni del crogiolo e l'alimentazione elettrica.
- Per i materiali che non possono essere riscaldati a induzione, è possibile aggiungere un anello di riscaldamento in grafite all'esterno del crogiolo BN per aumentare la temperatura. Si prega di contattare il team MTI per i dettagli
|
