Sistema di crescita dei cristalli Czochralski fino a 2100°C - SKJ-50CZ

SKJ-50CZ è un sistema di crescita di cristalli CZ fino a 2100°C e cristalli da 2". Il dispositivo di pesatura superiore ad alta precisione facilita un migliore controllo del processo di crescita del cristallo, compresa l'immersione del seme, l'espansione della spalla e la crescita costante. Il meccanismo di trazione superiore garantisce una velocità di trazione minima di 0,03 mm/h e una velocità di rotazione di 1 rpm. La camera raffreddata ad acqua in acciaio inossidabile, abbinata a una pompa da vuoto, può raggiungere un vuoto massimo di 3,75e-5 torr. È progettato per la crescita di vari ossidi, metalli e altri materiali, come zaffiro, GGG, YAG, LaAlO3, Si, Ge, Cu e altri ancora.

È disponibile la personalizzazione per requisiti tecnici speciali.

SPECIFICHE:

Caratteristica	Riscaldamento a induzione fino a 2100°C Sistema di pesatura superiore per un migliore controllo della crescita Camera sottovuoto in acciaio inox raffreddata ad acqua Misurazione della temperatura con pirometro
Potenza	480 (o 400) VAC, 3 fasi, 50/60 Hz, 40 kW

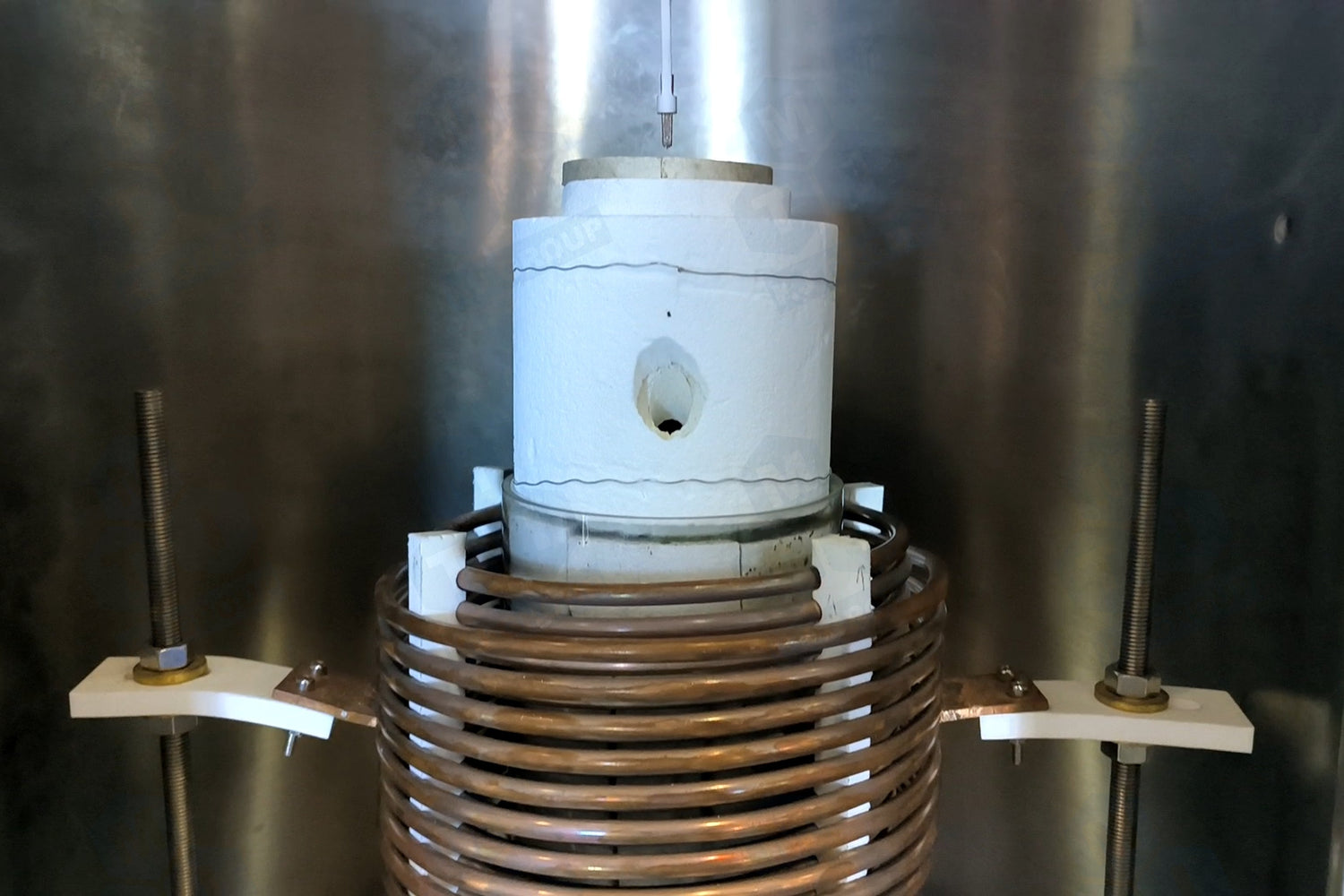

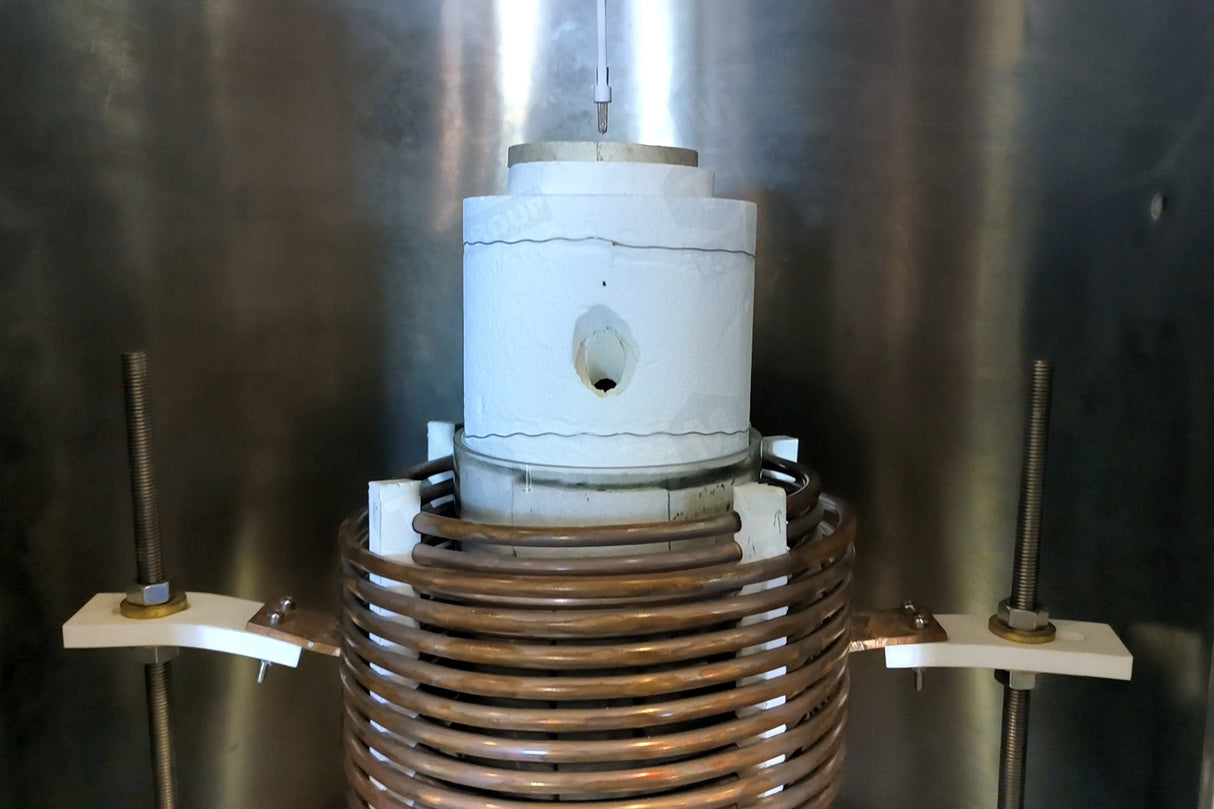

Riscaldamento a induzione	Potenza 35 kW Frequenza 1-20 kHz Ciclo di lavoro 100%
Camera a vuoto	Camera del vuoto raffreddata ad acqua in 304 SS Dimensioni della camera Ø500×700 mm Finestra di osservazione 80×300 mm Manometro meccanico a membrana da -0,1-0,5MPa Ingresso e uscita gas da 1/4" Valvola di scarico della pressione, < 3 psig
Vuoto finale	3,75e-5 torr
Misura della temperatura	Pirometro per la misurazione della temperatura della massa fusa.  Regolatore di temperatura Eurotherm serie 3000

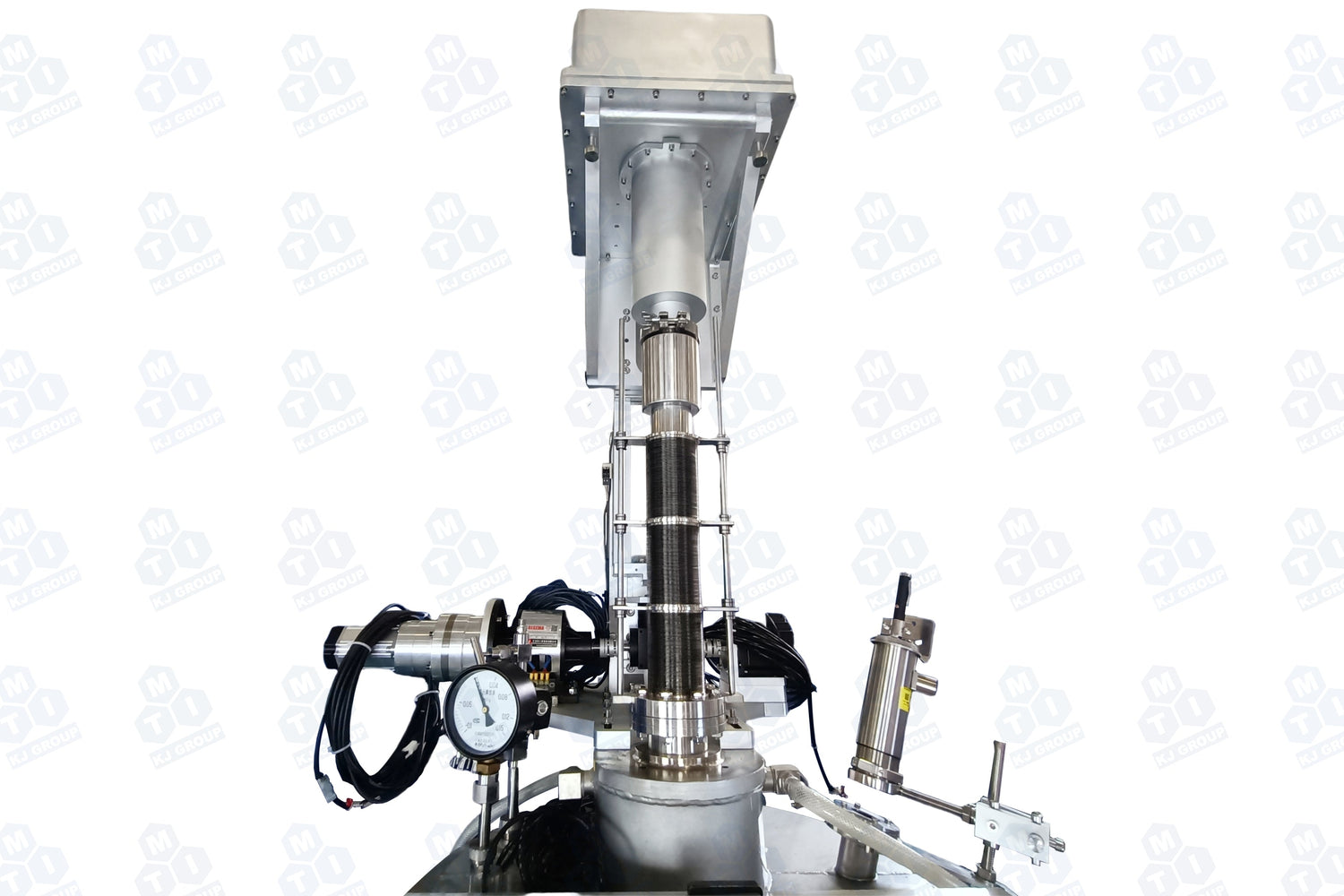

Meccanismo di estrazione	Distanza di traslazione 200 mm Velocità di trazione 0,03 - 30 mm/ora Velocità di rotazione 1 - 60 rpm
Sistema di pesatura	Sistema di pesatura superiore con modulo di controllo PID Eurotherm per una crescita dei cristalli costante e riproducibile Capacità 5000 g Precisione 0,1 g
Sistema di controllo	Software LabVIEW integrato per il controllo, il monitoraggio e la registrazione dei dati.  Velocità di trazione/rotazione programmabile Monitoraggio e allarme della pressione Controllo della potenza dell'induzione  Sistema di ponderazione con parametri PID Registrazione dei dati
Sistema a crogiolo (opzionale)	Dimensione massima del crogiolo Ø100×80 mm Dimensione massima del cristallo, Ø2"×100 mm Contattare MTI per una crescita maggiore dei cristalli, fino a 4".
Sistema di crescita in crogiolo freddo (opzionale)	Il sistema è anche compatibile con la crescita di cristalli in crogiolo freddo fino a 2". Portacampioni a crogiolo freddo aggiuntivo Alimentatore supplementare a induzione ad alta frequenza Refrigeratore d'acqua aggiuntivo solo per il raffreddamento del crogiolo freddo Contattare MTI per i dettagli.
Pompa per vuoto (opzionale)	Pompa meccanica YTP550 Pompa turbo
Raffreddamento ad acqua (opzionale)	Il raffreddamento ad acqua è opzionale ma necessario. MTI consiglia di acquistare il refrigeratore d'acqua KJ6500. Capacità di raffreddamento 50000 Btu/ora o 14,5 kW Flusso d'acqua 100 L/min
Conformità	Certificato CE La certificazione NRTL è disponibile su richiesta, con un costo aggiuntivo.
