| Requisiti di alimentazione |
- 220V +/- 10% CA, monofase, o 380V CA trifase personalizzato
- 2500W
|
Unità di frantumazione
|
- Cilindro idraulico elettrico Ram Ø 32 mm.
- Forza 1000N~13KN con Precisione: ±1%
- Piastra di pressatura: 150 mm Dia.
- Velocità di frantumazione: 1- 50 mm/s regolabile tramite la valvola della pompa idraulica
- Gamma di altezza della batteria programmabile: 0-999 mm (altezza massima della batteria fisica: 340 mm)
- Gamma di caduta di tensione della batteria: 0 - 10 V programmabile
- Gamma di deformazione della batteria: 0-99%
|
Unità di penetrazione dell'unghia
|
- Azionato da un cilindro idraulico elettrico
- Forza di penetrazione: Regolabile
- Velocità di penetrazione: 1~90 mm/s regolabile (su richiesta è disponibile la versione ad alta velocità 110/130 mm/s 50/60Hz)
- Tempo di sosta: 0~9999s regolabile
- Quattro chiodi (HSS) inclusi: 3 mm, 4 mm, 6 mm, 8 mm, in acciaio ad alta temperatura.
|
Chiodi in acciaio
|
- Nella confezione standard sono inclusi sette chiodi in acciaio (diametro 2 mm, 3 mm, 4 mm, 5 mm, 6 mm, 7 mm e 8 mm, uno per ciascuno).
- Lunghezza: 130 mm
|
Struttura della camera

 |
- Dimensioni della camera interna: 750 L x 700 P x 700 H, mm
- Camera in acciaio a doppio strato per il contenimento delle esplosioni
- Camera interna: in SS304 laminato a freddo di 1,5 mm di spessore con resistenza alla trazione > 500 Mpa
- Involucro esterno: in acciaio A3 ricotto di 1,5 mm di spessore con resistenza alla trazione > 400 Mpa
- Contenimento dell'esplosione finestra: 280 x 280 mm
- Doppio strato 5 mm di spessore contenente esplosione vetro con frammento bifacciale che trattiene la pellicola per evitare che il vetro rotto possa fuoriuscire in caso di esplosione.

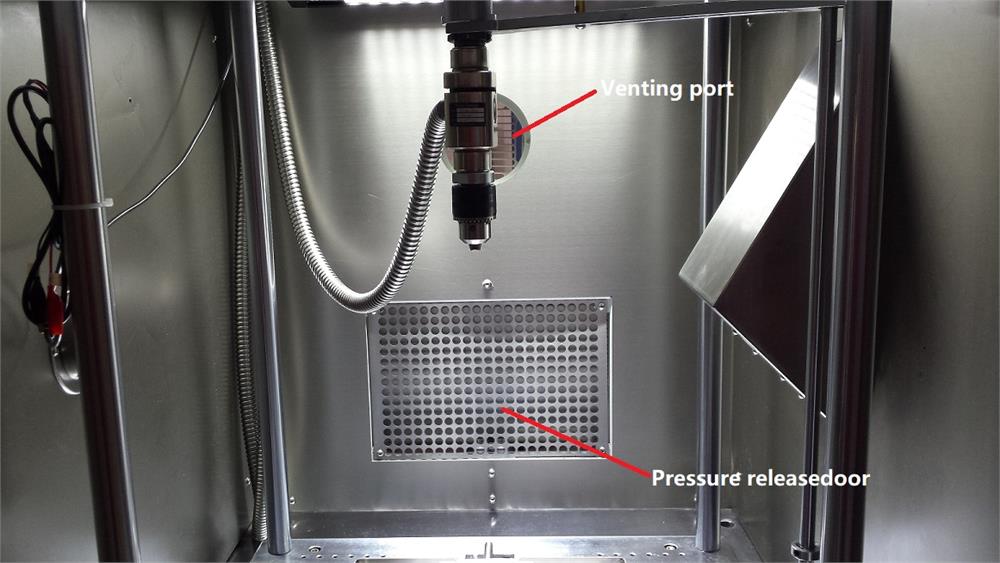

- La porta di sfiato da 4" e la porta di rilascio della pressione sono integrate nella parte posteriore della camera (Fig. 4).
- Mirino laser per la visualizzazione del centro di frantumazione/penetrazione
- Area di posizionamento della batteria: 310 x 310 x 340 mm
- Carico massimo Carico utile: 60 kg
- L'illuminazione è costruita sopra
- Una quattro ruote è installata sul fondo per rendere la scatola mobile
- Fare clic per scaricare il disegno della struttura (PDF)
-
    Immagine. 4
|
Finestra di valutazione IR opzionale
|
- Una finestra IR (infrarossi) aggiuntiva per la lente IR da 2,5 pollici di diametro (tipica ZnSe, ZnS, Ge, ecc.) può essere installata sul lato della camera con un sovrapprezzo. (tipica ZnSe, ZnS, Ge, ecc.) può essere installata sul lato della camera a un costo aggiuntivo. La lente IR va ordinata separatamente. Contattateci per ulteriori informazioni

|
Unità di controllo
|
- Pannello di controllo touchscreen a colori da 6" per il funzionamento e l'impostazione di parametri quali Forza di frantumazione, movimento di sosta, tempo, deformazione di frantumazione e variazione di tensione
- Precisione del sensore di deformazione: +/- 0,1 mm
- Precisione del sensore di tensione: +/- 1,0 mV
- Una volta impostati i parametri sul touch screen, un telecomando senza fili azionerà la macchina entro una distanza di 10 metri per un funzionamento sicuro.
- Opzione 1: il pannello operativo HMI remoto da PC/Tablet tramite rete Ethernet/WiFi è disponibile su richiesta a un costo aggiuntivo.
- Opzionale 2: aggiornamento LabVIEW. MTI fornisce il programma slave in PLC, il modulo di comunicazione Ethernet e le istruzioni di protocollo. I clienti possono scrivere il programma master in LabVIEW e ottenere il controllo del sistema e la registrazione dei dati per tutti i parametri di prova, quali caduta di tensione, deformazione%, forza, velocità e posizione. MTI fornisce un supporto limitato o nullo per la programmazione LabVIEW.
|
Sfiato

|
- Gli sportelli di rilascio della pressione integrati nella parte posteriore della macchina si aprono in caso di esplosione della batteria e rilasciano la pressione e il fumo. (Fig. 1)
- Sul retro della camera è presente un raccordo per il condotto con un diametro di 5,5 pollici per il collegamento a un sistema di scarico presso il cliente. (Il tubo di collegamento e il sistema di scarico non sono inclusi, Fig. 2) e mantenere il gas di sfiato dall'interno della camera.
- Attenzione: è necessario mantenere lo sfiato durante il test delle batterie, per garantire che la pressione della camera non aumenti nel caso in cui le batterie esplodano.
- Un sistema in linea in linea con un collegamento a un condotto flessibile. (Fare clic sulle immagini a sinistra per ordinare)
|
Dimensioni
 |
|
| Peso netto |
|
| Peso di spedizione |
|
| Garanzia |
-
Garanzia limitata del produttore di un anno con assistenza a vita; estensione della garanzia disponibile su richiesta a un costo aggiuntivo. (Le parti arrugginite e danneggiate a causa di condizioni di stoccaggio o manutenzione improprie non sono coperte da garanzia).
|
Conformità

|
- La certificazione NRTL (UL61010) o CSA è disponibile a pagamento. (Contattateci o fate clic sui marchi sottostanti per saperne di più sui dettagli della certificazione).
- La certificazione UL 61010 garantisce solo la conformità dei componenti della macchina allo standard UL per il rischio di incendio. Non è correlata al pericolo causato dall'esperimento.
|
Video dimostrativo
&
Manuale operativo |
  Video: Misura termica della penetrazione del chiodo
|
| Nota sulla sicurezza |
- La macchina deve essere collocata in una stanza isolata a prova di fuoco o in una cappa di fumo con un sistema di estinzione. Utilizzare il telecomando per il funzionamento in un luogo sicuro
- Per una batteria o un gruppo di batterie più grandi, è possibile aggiungere un estintore automatico opzionale, come illustrato di seguito.
|
