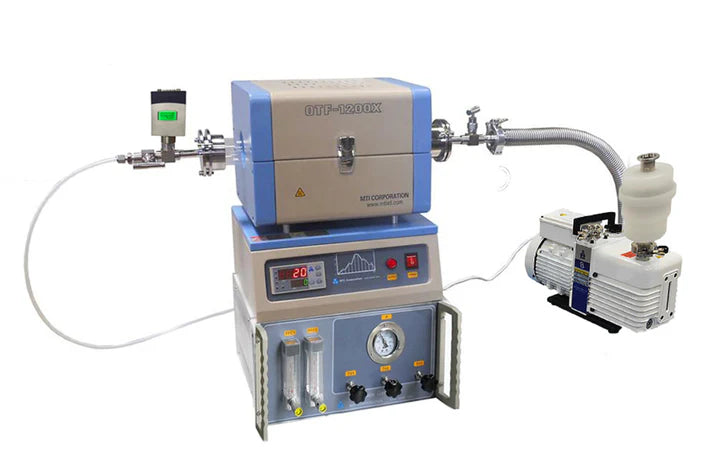

Mini forno tubolare CVD con miscelatore di gas a 2 canali, pompa del vuoto e vacuometro - OTF-1200X-S50-2F

Il mini-forno CVD OTF-1200X-S50-2F è un forno a tubo per Certificato CE certificato CE per il riscaldamento di campioni fino a 1200°C. Un'uscita di gas KF25 e un Vacuometro digitale sono installati nella flangia di destra per il collegamento con un Pompa meccanica da 226L/m (con Filtro pompa). La flangia sinistra è utilizzata per collegare una stazione di miscelazione del gas a 2 canali attraverso il tubo del gas da 1/4". Il regolatore di temperatura di precisione fornirà 30 segmenti di fasi di riscaldamento e raffreddamento con una precisione di +/- 1 °C. Questo sistema di forno include anche un misuratore a diaframma capacitivo Pirani anticorrosivo per consentire la misurazione del vuoto con gas aggressivi. Inoltre, è possibile ottenere una lettura accurata della pressione con qualsiasi gas miscelato tramite il vuotometro digitale.

Forno	Struttura	Cassa in acciaio per impieghi gravosi Isolamento termico in fibra di Al2O3 ad alta efficienza energetica
	Consumo di energia	1,75KW
	Tensione d'ingresso	AC110V (per l'utilizzo sotto AC 220V, si prega di contattare il nostro team di supporto tecnico)
	Temperatura	1200ºC Max. per < 1 ora 1100ºC per riscaldamento continuo Velocità di riscaldamento <= 10C/min
	Tubo di lavorazione	Tubo di quarzo 50 x 43 x 450 mm (O.D x I.D x Lunghezza)
	Zona di riscaldamento	Lunghezza totale della zona di riscaldamento: 8" (200 mm); zona a temperatura costante: 2,3" (60 mm) (+/-1°C) a 900 °C. La seguente immagine a sinistra mostra la distribuzione della temperatura nella zona di riscaldamento. Sono inclusi due blocchi termici che devono essere posizionati all'interno del tubo come mostrato nell'immagine sottostante.                     clicca qui per scegliere il crogiolo
	Regolatore di temperatura	Controllo automatico PID e funzione di autotuning. 30 segmenti programmabili per il controllo della velocità di riscaldamento e raffreddamento e del tempo di permanenza. Protezione contro il surriscaldamento e la rottura della termocoppia. La protezione da sovratemperatura e l'allarme consentono il funzionamento senza personale di assistenza. Precisione della temperatura di +/- 1 ºC.
Misuratore di vuoto	Calibro a membrana capacitiva resistente alla corrosione è installato sulla flangia del vuoto (lato sinistro) del forno a tubi e fornisce un ampio intervallo di misura (10^-5 ~ 1000 torr). Lettura accurata della pressione con qualsiasi gas misto
Stazione di miscelazione gas a due canali	Due misuratori di portata fluttuanti da 16 a 100 mL/min. Tre manometri meccanici (serbatoio di miscelazione): -0.1-0,15 MPa, (0,01 MPa/grit) Le valvole a spillo per il vuoto sono realizzate in SS304 Tre raccordi per tubi da 1/4" (nylon o acciaio inox) sul pannello posteriore Dimensioni compatte: 340Lx300Dx 180H mm (13,4 "x12 "x7") Fare clic sulle immagini a sinistra per visualizzare ulteriori dettagli
Flange e raccordi per il vuoto	Raccordi per il vuoto in confezione standard: uno Vacuometro digitale con intervallo di misurazione da 0,00001 a 1000 torr uno Connettore per tubo Swagelok da 1/4" due morsetti rapidi KF-25 uno Soffietto per vuoto SS da 600 mm Struttura (cliccare sulle immagini per ingrandire)    Lato sinistro   Lato destro
Pompa del vuoto	Pompa per vuoto rotativa a palette a doppio stadio Pompa EQ-FYP (156L/m) con trappola per olio, filtro di scarico, soffietto e ingresso KF-D25 e morsetto KF25. La pressione del vuoto può raggiungere 1E-2 Torr (50 m-Torr).
Peso netto	100 libbre
Dimensioni del prodotto	Forno: 340 x 300 x 400 mm Pompa per vuoto: 440 x 160 x 300 mm Stazione di servizio: 340 x 300 x 180 mm
Peso di spedizione	200 libbre
Dimensioni di spedizione	45x45x35"
Garanzia	Garanzia limitata di un anno del produttore (le parti di consumo come i tubi di lavorazione, gli O-ring e gli elementi riscaldanti non sono coperti dalla garanzia; si prega di ordinare le parti di ricambio ai prodotti correlati sotto).
Conformità	Certificato CE Le certificazioni NTRL e CSA sono disponibili su richiesta con un costo aggiuntivo.
Note applicative Fare clic qui per imparare l'installazione di un regolatore di gas	Fare clic su qui per vedere il risultato tipico della calibrazione del profilo termico a varie temperature.. Per ottenere una temperatura accurata all'interno del forno a tubi, è necessario calibrare la temperatura da soli. Per sapere come fare, cliccate qui. Come impostare un tubo di ceramica e una flangia sottovuoto per il forno a tubi MTI. Attenzione: I forni tubolari con tubo di quarzo sono progettati per l'uso con un vuoto e una bassa pressione < 0,2 bar / 3 psi  Definizione del limite di vuoto per tutti i forni a tubo di quarzo: * Le pressioni da vuoto possono essere utilizzate in sicurezza solo fino a 1000°C. La portata dei gas deve essere limitata a < 200 SCCM (o 200 ml/min) per ridurre gli shock termici al tubo. Attenzione: È necessario installare un regolatore di pressione a due stadi sulla bombola del gas per limitare la pressione a meno di 3 PSI per un funzionamento sicuro. Fare clic qui per imparare l'installazione di un regolatore di gas.

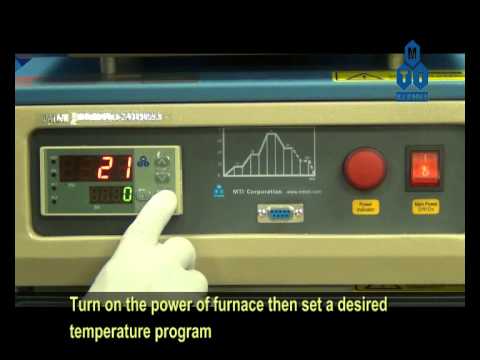

Video sul funzionamento
