Flangia destra con attacco KF-25 e raccordo per tubo flessibile con attacco a spillo da 1/4" per tubo da 2" - EQ-FL-50KF25-FT(R)

Questo è il lato destro del gruppo di tenuta intelligente per il forno a vuoto con tubo da 2" per sigillare un'estremità del tubo da 50-52 mm (2") senza saldature e incollaggi.

SPECIFICHE

Struttura

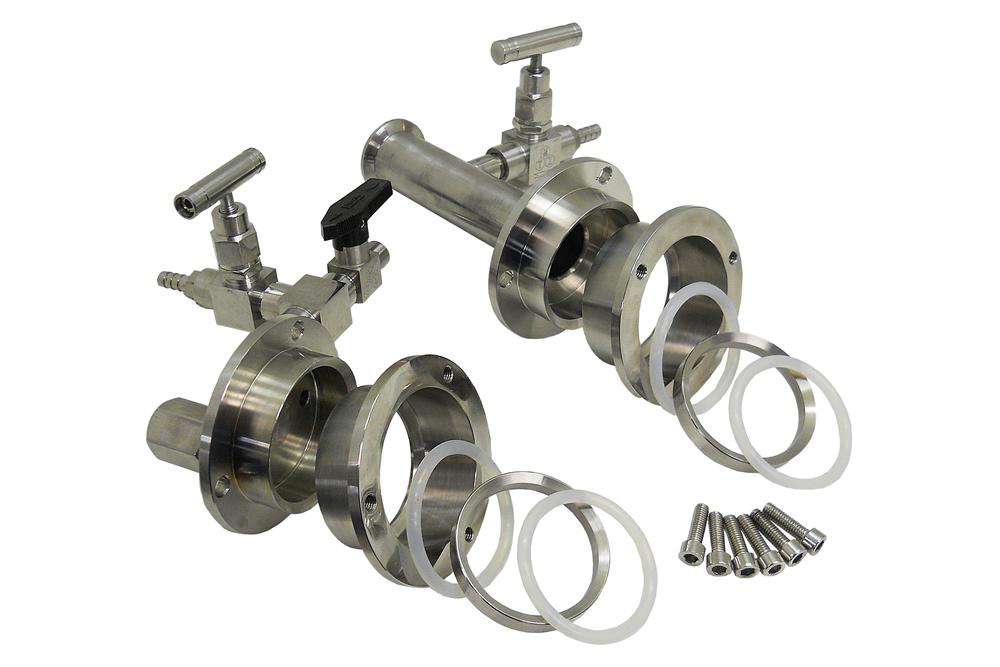

Caratteristiche	Sigillatura del tubo mediante il serraggio delle viti sulla flangia senza saldature e colla. Realizzato in acciaio inox (SS304) con doppio O-ring in silicone per alte temperature su ciascuna flangia. Livello di vuoto: 10E-5 torr da pompa molecolare e 10E-2 torr con pompa meccanica

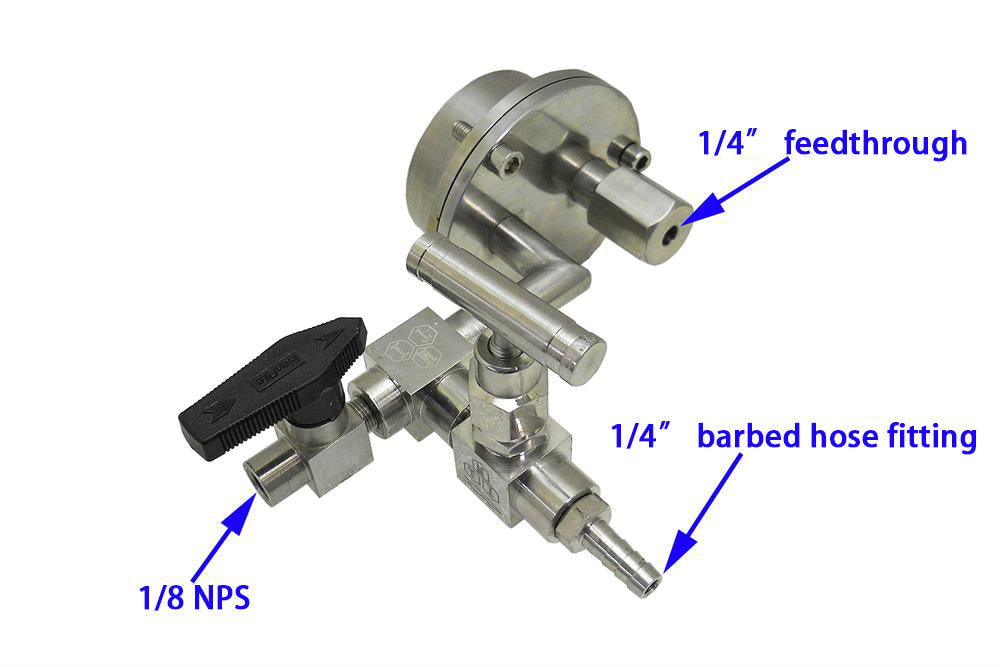

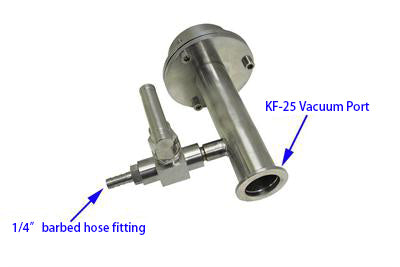

Descrizioni	Flangia da 2" con vari optional (scegliere tra le opzioni del prodotto) Un'estremità della flangia ha una valvola a spillo spinata, un passaggio da 1/4" per l'inserimento della termocoppia e una valvola da 1/8 NPS installata. Manometro meccanico. (se è necessario  Vacuometro digitale compatto si prega di scegliere tra le opzioni del prodotto con un costo aggiuntivo. Se non avete bisogno del vacuometro, vi preghiamo di comunicarcelo al momento dell'ordine, possiamo toglierlo, ma senza alcuna detrazione di prezzo).  Un'altra estremità della flangia ha una porta KF25 con valvola a spillo spinata. Potrebbe essere necessario Valvola ad angolo KFD25 prima di collegare la porta del vuoto alla pompa del vuoto. Scegliere la valvola angolare KF25 tra i prodotti correlati qui sotto. Sigillare il tubo stringendo le viti sulla flangia senza saldare o incollare. Il gruppo di tenuta del vuoto con diametro di 1/4" si collega al tubo di gomma da 1/4". Progettato per MTI Forno tubolare al quarzo OTF-1200Desktop. Eccellente per qualsiasi tipo di tubo: ceramica, vetro, quarzo e acciaio.
Video di installazione
Dimensioni	Clicca per ingrandire
Attenzione	È necessario posizionare un blocco di tubi refrattari davanti alla flangia. (vedi foto sotto) per evitare che le radiazioni termiche fondano l'O-ring in silicone. È possibile ordinare un blocco ceramico nei prodotti correlati. Non serrare eccessivamente le tre viti esagonali sulle flange per evitare incidenti di sovrapressione. La coppia di serraggio consigliata è di 35~40 pollici-libbre. Per motivi di responsabilità, MTI non raccomanda né approva l'uso di gas tossici, infiammabili o corrosivi con i nostri gruppi flangiati. Per qualsiasi dubbio, contattateci.
Note applicative	Fare clic qui per ordinare flange per vuoto di altre dimensioni.                fare clic sull'immagine per ordinare Da KF40 a KF25  ase si ha bisogno della porta KF40
